實驗箱或小型實驗臺，箱體或臺體堅固，實驗箱（臺）面板、外殼防水、防腐蝕、耐熱。各實驗?zāi)K使用器件為分立元件。
數字電子實驗(24套)
|
序號
|
實驗項目名稱
|
實驗內容提要
|
|
1
|
門電路邏輯功能測試
|
熟悉門電路邏輯功能、熟悉示波器的使用方法
|
|
2
|
加法器的設計與制作
|
掌握用門電路及用半加器設計全加器方法，動手制作全加器
|
|
3
|
數碼顯示器的設計與制作
|
設計編碼器、譯碼器，連接顯示器
|
|
4
|
譯碼器和數據選擇器
|
驗證譯碼器和數據選擇器的邏輯功能
|
|
5
|
觸發器
|
熟悉R-S，D，J-K觸發器的構成、工作原理和功能測試方法，學會正確使用觸發器集成芯片
|
|
6
|
任意進制計數器設計與實現
|
設計教師指定的某進制計數器并在實驗箱撘電路測試
|
|
7
|
時序電路
|
熟悉常用時序電路分析、設計及測試方法，訓練獨立進行實驗的技能
|
|
8
|
寄存器及其應用
|
熟悉寄存器的工作原理，了解寄存器芯片的功能、測試方法及其應用電路。按原理圖搭建寄存器電路并測試
|
|
9
|
數字搶答器設計與仿真
|
設計數字搶答器并仿真、制作
|
|
10
|
時基電路
|
熟悉555時基電路的結果和工作原理，掌握芯片的正確使用方法
|
要求：實驗箱或小型實驗臺，箱體或臺體堅固，實驗箱（臺）面板、外殼防水、防腐蝕、耐熱。各實驗?zāi)K使用器件為分立元件。
1.環境溫度范圍為-10℃～＋42℃
2.相對濕度＜85%
3.整機容量：≤0.5kVA
4.工作電源：AC220V/50Hz/0.5A
5.輸出電壓設定分辨率10mV
6.輸出電流設定分辨率1mA
7.輸出頻率帶寬不小于1MHz
8.提供漏電保護和安全實驗導線等人身安全保護功能。
9.實驗臺提供過流、短路、開路等各種設備安全保護功能。
10.設備上各電子器件型號銘牌清晰或技術文件上對所用的元器件參數標注清晰，不得抹去元器件參數銘牌。配套對應的實驗技術文件。
11.至少三年質保服務，專門技術人員上門安裝調試。

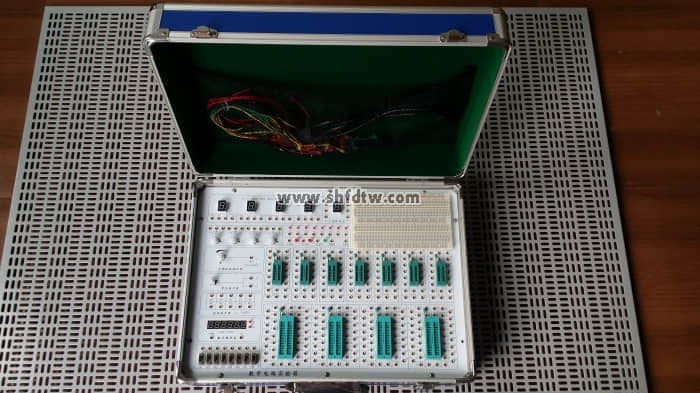

TW-SD6型數字電路實驗箱
一、系統組成
1、電源： 交流輸入：220V±10% 、50Hz
固定直流輸：出5V/2A、-5V/0.5A、±12V/0.5A 、；
可調直流輸出：+1.2V～+12V（/0.5A）、-1.2V～-12V（/0.5A）
2、手動單脈沖電路2組：每組可同時輸出正負兩個脈沖，脈沖幅值為T(mén)TL電平。
3、連續脈沖源：0～1MHz。
4、固定頻率脈沖源16路，輸出為T(mén)TL電平：1Hz、2Hz、10Hz、100Hz、200Hz、300Hz、400Hz、500Hz、700Hz、800Hz、1KHz、10KHz、100KHz、250KHz、500KHz、1MHz；
5、時序脈沖發生電路及啟停控制電路?？僧a(chǎn)生四路脈沖信號，脈沖周期與輸入的時鐘信號相同，四個脈沖之間依次相差1個輸入時鐘周期。
6、六位高精度數字頻率計，測量范圍：0-9.9999MHz ，誤差<1Hz。
7、十六位邏輯電平輸入開關：可輸入低電平‘0’、高電平‘1’（為正邏輯）。
8、十六位邏輯電平指示燈：指示燈亮表示高電平‘1’，指示燈滅表示低電平‘0’。
9、數碼管顯示：四位由七段LED數碼管組成的BCD碼譯碼顯示電路，及2位七段LED數碼管。供數字鐘、日歷等實驗顯示用。
10、揚聲器及驅動電路?？捎米鲿r(shí)鐘報時、報警及音樂演奏的發聲裝置。
11、BCD碼開關二組。提供BCD輸入。
12、邏輯筆，紅色：高電平；綠色：低電平；橙色：高阻；
13、可變電位器4只，阻值分別1K，50K，100K，680K。
14、開放實驗區，用于擴展實驗、課程設計使用。
（1）提供40芯鎖緊插座2只，20芯鎖緊插座3只，16芯鎖緊插座4只，14芯鎖緊插座4只，可插8芯～40芯的各種IC。
（2）分立元件接插區，可接插電阻、電容、穩壓管、二極管、三極管等元器件，方便擴展。
二、實驗項目
1、門電路的邏輯功能及測試實驗
2、組合邏輯電路（半加器、全加器及邏輯運算）實驗
3、觸發器實驗（一） R-S、D、JK
4、觸發器實驗（二） 三態輸出觸發器、鎖存器
5、時序電路測試與研究
6、集成計數器及寄存器實驗
7、譯碼器和數據選擇器實驗
8、波形產生器及單穩態觸發器實驗
9、555時基電路實驗
可選做如下實驗
10、晶體管開關特性、限幅器與鉗位器實驗
11、TTL門電路參數測試實驗
12、CMOS門電路測試實驗
13、A/D、D/A轉換電路實驗
14、時序電路應用實驗
15、四路優先判決電路實驗
16、智力竟賽搶答器實驗
17、電子秒表實驗
18、3位半直流數字電壓表實驗
19、數字頻率計實驗
20、拔河游戲機實驗
21、隨機存儲器及其應用實驗
22、8路搶答器電路設計實驗
23、數字鐘電路的設計實驗
24、交通燈控制邏輯電路設計實驗
25、汽車尾燈控制電路
26、籃球競賽30S計時器
