PLC實驗室包括三個部分:硬件部分、軟件及培訓手冊部分和培訓部分
1、硬件部分
硬件部分主要包括兩部分:①PLC實驗板②工藝實操接線盒
①PLC實驗板
(1)S7-200實驗板:以S7-200為基礎設置,所有控制電纜均為插接形式。包含開關量輸入輸出點,模擬量輸入輸出點。所有涉及S7-200的編程均可以在此實驗裝置上實現。
(2)S7-300實驗板:以S7300為基礎設置,所有控制電纜均為插接形式。包含開關量輸入輸出點,模擬量輸入輸出點。所有涉及S7-300的編程均可以在此實驗裝置上實現
(3)三菱FX2N實驗板:以FX2N為基礎設置,所有控制電纜均為插接形式。包含開關量輸入輸出點,模擬量輸入輸出點。所有涉及FX2N的編程均可以在此實驗裝置上實現
(4)AB的CompactLogix系列實驗板:以CompactLogix為基礎設置,所有控制電纜均為插接形式。包含開關量輸入輸出點,模擬量輸入輸出點。所有涉及CompactLogix的編程均可以在此實驗裝置上實現
PLC控制盒帶柜門,
②工藝實驗接線盒
以下為實物圖,一組20個,包含了技培中心2012-2014年的技能大賽題目,主要針對技能大賽進行培訓??纱钆浒⊿7-200/300,AB的Controllogix等各系列PLC使用。
1、開關量控制電路板,
三層改四層電梯,含內外呼叫
按鈕板2塊(有自復位按鈕、自鎖按鈕、撥開關)
模擬量數碼顯示(電位器輸入數碼顯示和PLC輸出顯示)
繼電器控制板(直流24繼電器)
變頻器:變頻器(西門子440)實驗板
儀表部門練習模塊:
1、模擬量控制練習
該模塊改為帶壓力容器,三個數碼顯示或LED顯示輸入,做為模擬量輸入,和控制閥輸出顯示,帶兩個6個撥碼開關,10個顯示燈,作為兩個關斷閥和6個開關顯示,2個備用。
2交通燈練習模塊;
3多開關練習板,至少帶10個按鈕開關、4個旋轉開關,8個燈,并相應調整插口數量
2、軟件及培訓手冊部分
①軟件包括西門子S7-200、300各系列軟件,AB的RSLogix5000編程軟件,各系列觸摸屏HMI組態軟件,IFIX、WINCC、SE等上位機軟件等
②培訓手冊主要針對S7-200在技能大賽的試題進行編寫。包含技能大賽試題20道。
3、培訓部分
實驗室的培訓部分主要依靠我公司工程師在陸地或油田PLC維保期間進行。
一、實驗室元件列表
序號 名稱 數量 備注
1 PLC實驗板 4 S7-200,型號:S7-226+EM235,帶通訊電纜
S3-300,型號:314C-2PTP,帶通訊電纜
CompactLogix,1769LE23-QBFC1B
三菱型號:FN2X-64MR,帶通訊電纜
2 工藝接線盒 20 針對技培中心試題,根據平臺要求按照方案中照片和描述采購
3 軟件集合包 1 含常用工控軟件,適用于WIN7系統
二、實驗板的安裝
PLC實驗板采用上墻懸空安裝方式,上部和底部均加裝固定底腳。工藝接線箱因體積較小,不采用固定安裝方式,隨用隨取。單個實驗箱體積為800×450×350mm,可采用掛墻安裝和桌面放置兩種形式。
根據維修車間現場條件,4塊PLC實驗板計劃安裝在以下位置
實驗板1安裝位置
厚度約300mm,如圖所示
實驗板1安裝位置
寬度約450mm
實驗板1安裝在上圖中紅色框位置,實驗板2安裝在圖中綠色方框位置,單個實驗板長800mm原元器件盒進行移位放置
實驗板3、4安裝在上圖黃色和棕色方框位置,原文件柜移位至進門右手邊垃圾桶處。

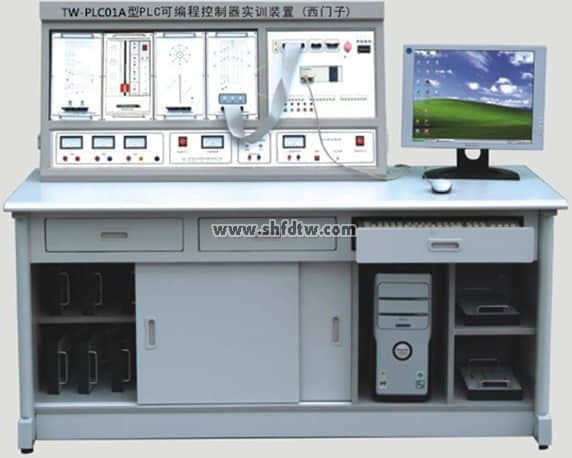

TW-PLC01A型PLC可編程控制器實訓裝置
PLC可編程控制器是以微處理機基礎發展起來的新型工業控制裝置。它以體積小、功能強、可靠性高以及應用安裝方便的特點,很快在我國的工業控制中占據了主導地位,并且不斷發展。根據這一發展形勢,全國各大專院校、各類職業技術學校都將PLC教學納入教學任務,作為電子、電氣以及工業自動化類專業的一門必修棵。PLC可編程實驗系統是根據這一教學要求開發的新一代PLC教學產品,自產品推出以來,得到了各大院校教學教師和專家的一致好評。全套裝置設計合理、功能強大、操作簡單方便,對學生理解和掌握可編程控制器的控制原理和操作方法。加快學習PLC的編程方法。都具有極大的幫助。是PLC教學中的理想工具。
系統構成
1、PLC可編程控制器實驗臺
2、PLC可編程控制器演示裝置
3、PLC可編程控制器操作桌
4、編程應用軟件
5、PLC及轉接通訊電纜或手動控制器(自備)
PLC可編程控制器實驗臺
1、功能、特點
1)實驗臺包括
◆交流電源輸入?yún)^(qū)
◆ PLC主機
◆ LED發光管、指示燈
◆輸出負載指示
◆輸入模擬開關(按鈕和開關)
◆ LED數碼管、蜂鳴器
◆支流穩壓電源5V1A,24V2A
◆ PLC輸入、輸出端口
◆直流電機、繼電器
2)PLC主機的輸入輸出均以引到面板上。輸入可以接模擬輸入開關、行程開關或光電開關等。輸出可以接面板上的指示燈、數碼管和繼電器、直流電機和蜂鳴器,還可以與演示裝置相連接,可應用實際的工業控制。
3)PLC主機一般采用日本原裝的三菱系列主機。如用戶要求時也可配備其他型號主機。
4)實驗臺本身帶有24V2A的電源。可以直接用于輸出負載或與演示裝置接口或與其它對應裝置相連。
5)PLC實驗臺與演示裝置之間的連接即可采用自鎖緊接插件,單線逐點連接,以提高動手動腦能力,加深了解PLC的結構功能,又可通過排線一次性連接,以提高實驗連線速度,與其他廠家的單一連接法相比具有絕對優越性。
6)可完成PLC控制原理基本實驗、應用實驗以及用于真正的工業控制。
3、技術參數
◆PLC主機選用:西門子S7-200(CPU224)
◆輸出電壓:直流24V,電壓表指示
◆利用應用軟件編程
◆電源輸入:交流220V,50Hz
◆電流≥2A,電流具有過載保護
◆外形尺寸:160 X 70 X 140 cm
PLC可編程控制器演示裝置
該裝置是為了配合PLC可編程控制器實驗臺使用而設計的外接演示裝置。它由LED發光二極管、大型LED數碼管、直流電機、步進電機等執行機構用其他外圍電路模擬實際工業控制過程中的狀態,它形象生動的演示了PLC的整個執行過程。通過該裝置,可以鍛煉學生的動手能力,能夠形象生動的執行機構驗證自己編寫程序的正確性,掌握PLC的實際應用,增強學生對PLC的學習興趣。該裝置在演示屏上位置可任意移動、互換。
演示裝置上對PLC的輸入輸出均采用24V電源,5V電源供執行機構中的外圍使用,
優點:PLC實驗臺與演示裝置之間的連接即可采用自鎖連接插件,單線逐點連接,以提高動手動腦能力,加深了解PLC的結構功能。又可通過排線一次性連接,以提高實驗速度,與其他廠家的單一連接相比具有絕對優越性。
序號 |
設 備 名 稱 |
規 格 型 號 |
單位 |
數量 |
一 |
實驗屏 |
噴塑鋼結構 |
臺 |
1 |
二 |
實驗桌 |
鋼結構 |
張 |
1 |
二 |
PLC主機 |
西門子S7-200 CPU224 |
臺 |
1 |
三 |
實驗桌 |
鋼木結構,臺面后成型防火板一次成型 |
張 |
1 |
五 |
實驗凳 |
ABS凳面、鋼結構 |
張 |
2 |
六 |
教師椅 |
五輪轉椅 |
張 |
1 |
七 |
編程線 |
西門子專用編程線 |
套 |
1 |
八 |
三相電源供給 |
高可靠安全手槍插座 |
組 |
1 |
九 |
直流穩壓電源 |
可調0~30V直流電壓 |
組 |
1 |
十一 |
保護電路 |
短路漏電保護器 |
個 |
1 |
十二 |
實驗連接線 |
一次成型彈性手槍插線 |
套 |
1 |
十三 |
實驗程序(光盤) |
(西門子編程軟件/西門子PLC實驗程序/西門子仿真組態實驗程序) |
套 |
1 |
十四 |
實驗指導書 |
|
套 |
1 |
十五 |
使用手冊 |
|
套 |
1 |
十六 |
實驗?zāi)K |
電機正反轉控制模擬模板 |
套 |
1 |
機械傳動控制模擬模板 |
套 |
1 |
||
紅綠燈控制模擬模板 |
套 |
1 |
||
液面液位控制模擬模板 |
套 |
1 |
