大同熊貓光伏電站-TW-318Y電工電子電力拖動實驗裝置

技術性能

1.輸入電源：三相四線(或三相五線)380V±10% 50Hz

2.裝置容量：＜1.5kVA

3.外形尺寸≥167cm×73cm×153cm±1%

裝置的資源配置要求

1.電源儀器控制屏

控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板（凹字爛板工藝）。它為實驗提供交流電源、直流電源、恒流源、受控源、數控信號源及各種測試儀表等。

2.主控功能板

三相0～450V及單相0～250V連續可調交流電源，規格為1.5kVA/0～450V，并分別配有三只指針式交流電壓表，通過切換開關可分別指示三相電網電壓和三相調壓輸出電壓。

3.穩壓電源

兩路0.0～30V/1A連續可調，配有數字式電壓表指示輸出電壓，電壓穩定度≤0.3%，電流穩定度≤0.3%，設有短路軟截止保護和自動恢復功能，獨立電源開關控制。

4.恒流源

一路0～200mA連續可調，分2mA、20mA、200mA三檔，從0mA起調，調節精度1‰，負載穩定度≤5×10-4 ，額定變化率≤５×10-4 ，配有數字式直流毫安表指示輸出電流，具有輸出開路、短路保護功能，獨立電源開關控制。

5.日光燈

20V、30W的日光燈二盞，一盞照明用，一盞做日光燈實驗用，分別安裝在電工實驗臺頂部位置。

6.定時器兼報警記錄儀

1.可以調整考核時間、到達定時時間，可自動斷開電源。保證考核時間的準確性；可累計操作過程中的報警次數，以考察學生的實驗質量。

2.報警器的報警功能分電流、電壓表的超量程報警；內電路漏電報警；高壓電源的過流、過壓、報警三部分，顯示的報警次數即三項報警次數的累加。

3.具體分為：打開鑰匙開關、設置數據、輸入密碼、設置定時、清除報警、定時時間、詢問報警、顯示當前時間、定時時間后等功能。

7.真有效值交流數字電壓表

測量范圍0～500V，量程自動判斷、自動切換，精度0.5級，三位半數顯。

8.信號源

功能：輸出正弦波、矩形波、三角波、鋸齒波、四脈方列、八脈方列；輸出頻率范圍：正弦波為1Hz～160kHz、矩形波為 1Hz～160kHz、三角波和鋸齒波為 1Hz～10kHz、四脈方列和八脈方列固定為 1kHz。最小頻率調整步幅：1Hz～1kHz為1Hz，1kHz～10kHz為10Hz，10kHz～160kHz為100Hz。

輸出脈寬選擇：占空比分別固定為1:1；1:3；1:5和1:7四檔。

輸出幅度調節范圍：A口(正弦波、三角波、鋸齒波) 5mV～17.0VP-P，多圈電位器調節；

B口(矩形波、四脈、八脈)5mV～3.8VP-P 數控調節。A、B口均帶輸出衰減（0dB、20dB、40dB、60dB）。

9.頻率計

六位數字顯示,測量范圍1Hz～300kHz，可以外測和內測兩種功能。

10.指針式精密交流電壓表

測量范圍0～500V，分10V、30V、100V、300V、500V五檔，輸入阻抗1MΩ，精度1.0級，直鍵開關切換，每檔均有超量程告警、指示及切斷總電源功能。

11.指針式精密交流電流表

測量范圍0～5A，分0.3A、1A、3A、5A四檔，精度1.0級，直鍵開關切換，設均有超量程告警、指示及切斷總電源功能

12.直流數顯電壓表

測量范圍0～200V，分200mV、2V、20V、200V四檔，直鍵開關切換，三位半數字顯示，輸入阻抗10MΩ，精度0.5級，具有超量程報警、指示及切斷總電源等功能。

13.直流數顯毫安表

測量范圍0～2000mA，分2mA、20mA、200mA、2000mA四檔，直鍵開關切換,三位半數字顯示,精度0.5級，具有超量程報警、指示及切斷總電源等功能。

14.控制屏正面右邊設一個大于等于74×48.5cm²的大凹槽，可以放置實驗掛箱。

15.電壓保護電路

所投設備具有電壓保護電器安全的技術，提供國家部門或第三方權威機構出具的證明。

16.漏電保護電路

所投設備具有漏電保護電路功能，提供國家部門或第三方權威機構出具的證明。

17.短路及過載保護電路

所投設備具有短路及過載保護電路功能，提供國家部門或第三方權威機構出具的證明。

18．實驗桌

實驗桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板；左右設有兩個大抽屜（帶鎖），分別用于放置工具及資料。右邊設有放置示波器用的可拆卸擱板。

做實驗的掛箱

1.電路基礎實驗箱

可完成基爾霍夫定律（可設置三個典型故障點）,疊加原理（可設置三個典型故障點）、戴維南定理、諾頓定理、二端口網絡、互易定理、R、L、C串聯諧振電路、R、C串并聯選頻網絡及一階、二階動態電路等實驗。

2.交流電路實驗箱

提供單相、三相負載電路、日光燈、變壓器、互感器及電度表等實驗。負載為三個完全獨立的燈組，可連接成Y或△兩種三相負載線路，每個燈組均設有三個并聯的白熾燈螺口燈座(每組設有三個開關控制三個負載并聯支路的通斷)，可插60W以下的白熾燈九只，各燈組設有電流插座便于電流的測試；各燈組均設有過壓保護電路，保障實驗學生的安全及防止燈組因過壓而導致?lián)p壞；日光燈實驗器件有30W鎮流器、高壓電容器（0.47μF/500V、4.7μF/500V）、啟輝器及短接按鈕；鐵芯變壓器一只（50VA、36V/220V），原、副邊均設有保險絲及電流插座便于電流的測試；互感線圈一組，實驗時臨時掛上，兩個空心線圈L1 、L2 裝在滑動架上，可調節兩個線圈間的距離，并可將小線圈放到大線圈內，配有大、小鐵棒各一根及非導磁鋁棒一根；電度表一只，規格為220V、3/6A，實驗時臨時掛上，其電源線、負載線均已接在電度表接線架的接線柱上，實驗方便。

3.元件箱

每組1μF/500V、2.2μF/500V 、4.7μF/500V高壓電容各一只），用于改變功率因數的實驗；提供實驗所需的各種元件，如電阻、二極管、發光管、穩壓管、電位器及12V燈泡等,還提供十進制可調電阻箱，阻值為0～99999.9Ω/2W。

4.數電、模電實驗（含元器件）

提供穩壓電源四路（±5V/0.5A和±15V/0.5A，均有短路保護、自動恢復功能）、低壓交流電源（0V、6V、10V、14V抽頭各一路及中心抽頭17V兩路）、四位十進制譯碼顯示器、兩組撥碼盤、8位邏輯電平開關、8位電平指示器、三態邏輯筆、單次脈沖源、揚聲器、振蕩線圈、按鍵、橋堆及電位器等。另外，還設有一些高可靠圓腳集成電路插座（8P 2只、14P 3只、16P 4只、28P 1只、40P 1只）及可靠的鍍銀長紫銅管（供插電阻、電容、電位器、晶體管等元件）。實驗掛箱配有單管/負反饋兩級放大器、射極跟隨器、RC串并聯選頻網絡、差動放大器及低頻OTL功率放大器共五塊固定線路實驗板．可采用固定線路或分立元件靈活組合進行實驗，既有利于提高學生的動手能力，又能保障實驗項目的順利完成。

5.繼電接觸控制（一）

提供交流接觸器（線圈電壓220V）三只，熱繼電器一只，電子式時間繼電器（通電延時，工作電壓220V）一只，變壓器（220V/26V/6.3V）、整流電路、能耗制動電阻（10Ω/25W）各一組，帶燈按鈕（黃、綠、紅各一只）三只。面板上畫有器件的外形，并將各器件的工作端子引到面板上，供實驗接線用，器件的工作狀態均有發光二極管指示。面板上設有搖臂結構，可看到具體的器件，并可對需要調節的器件進行調節。

6.繼電接觸控制（二）

提供中間繼電器（線圈電壓220V）二只，熱繼電器一只，熔斷器三只，轉換開關三只，按鈕一只，行程開關四只，信號燈、保險絲座各一只。各器件的工作端子均已引到面板上，供實驗接線用，中間繼電器及熱繼電器的工作狀態用發光二極管指示。

7.三相鼠籠電機   2臺

型號：WDJ24  接法：△/Y  ，電壓：220V/380V  ，頻率：50HZ，絕緣等級：E

8.高可靠護套結構手槍插連接線

根據不同實驗項目的特點，配備兩種不同規格的實驗連接線，強弱電均采用高可靠護套結構手槍插連接線（不存在任何觸電的可能），里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸安全可靠；兩種導線都只能配合相應內孔的插座，不能混插，從而大大提高了實驗的安全性。

9.導線架

歐式導線架，用于懸掛和放置實驗連接導線，外形尺寸為530mm×430mm×1200mm±1%，設有萬向輪。

實驗項目：

1、電工基本技能實訓：

基本電工儀表的使用與測量誤差的計算、減小儀表測量誤差的方法、歐姆定律、電阻的串、并、混聯電路、電阻分壓器電路、電容的充放電電路、伏安法測電阻、節點電壓法、回路電壓法、支路電流法、電阻與溫度的關系:用伏安法測出燈絲在不同電壓下的阻值、電壓表量程的擴展、電流表量程的擴展、已知和未知電路元件的伏安特性、直流電阻電路故障的檢查、電路中電位的測量、基爾霍夫電壓定律、基爾霍夫電流定律、電壓源外特性的測定、疊加原理、電壓源與電流源的等效變換、負載獲得最大功率的條件、戴維南定理、諾頓定理、互易定理、二端口網絡、雙聯開關兩地控制、RLC串聯交流電路RLC并聯交流電路、RLC串聯諧振電路、電感、電容元件在直流和交流電路中的特性、正弦穩態下RL、RC串聯電路、日光燈電路的連接、提高功率因數的方法、互感耦合電路互感線圈同名端的判斷、一階電路過渡過程的研究、二階電路過渡過程的研究、單相變壓器、變壓器參數測定及繞組極性判別、交流電路參數的測量、三相負載的星形聯結、三相負載的三角形聯結、三相交流電路功率的測量、功率因數及相序的測量、單相電度表的安裝及使用、三相鼠籠式異步電動機的使用、三相異步電動機點動控制、三相異步電動機自鎖控制、三相異步電動機既可點動又自鎖控制、接觸器聯鎖正反轉控制、按鈕聯鎖正反轉控制、接觸器和按鈕雙重聯鎖正反轉控制

2、模擬電路實訓項目

晶體二極管的判別與檢測、PN結的單向?qū)щ娞匦浴⒕w三極管的判別與檢測、單結晶體管特性、晶體管共射極單管放大器、場效應管放大電路、負反饋放大電路、差動放大電路、射極跟隨器、場效應管共源極放大電路、共集電極放大器、共基極放大器、兩級阻容耦合放大器、運算放大器的基本接法、集成運放同相比例放大器、集成運放反相比例放大器、集成運放加法電路、集成運放減法電路、集成運放積分電路、集成運放微分電路、電壓跟隨器、電壓比較器、RC橋式正弦波振蕩器方波發生器、三角波發生器、文氏電橋正弦波發生器、鋸齒波發生器、過零比較器、比較器、窗口比較器電路實訓、集成運放的調零電路、電源極性錯接的保護電路、輸入端限幅保護電路、輸出端限幅保護電路、OTL功率放大器、RC正弦波振蕩器及選頻放大器、晶閘管可控整流電路、單相半波整流、濾波電路、單相全波整流、濾波電路、單相橋式整流、濾波電路、穩壓管穩壓電路及其穩壓原理、三端集成固定穩壓電源、正電源輸出可調集成穩壓電源、串聯型晶體管穩壓電源電路

3、數電電路實訓項目

晶體二極管開關特性、晶體三極管開關特性、二極管限幅器、三極管限幅器、二極管鉗位器、TTL集成邏輯門、集成與門邏輯功能測試、集成非門電路邏輯功能測試、集成與非門邏揖功能測試、CMOS門電路的測試、TTL電路和CMOS電路的輸出特性測試、集成邏輯電路的連接與驅動、組合邏輯電路、半加器、全加器、譯碼器、譯碼器邏輯功能測試、數據選擇器邏輯功能測試、四選一數據選擇器、八選一數據選擇器、集成觸發器邏輯功能測試、基本RS觸發器、JK觸發器、D觸發器、CMOS觸發器、計數、譯碼和顯示、計數器及其應用、十進制可逆計數器的邏輯功能測試、二進制加法計數器、十進制加法計數器、測試移位寄存器的邏輯功能、移位寄存器及其應用、脈沖分配器及其應用、555時基電路、單穩態觸發器、多諧振蕩器、施密特觸發器

4、電機與拖動基礎實驗

電力拖動實訓裝置、電力拖動實訓裝置安裝要求、電力拖動實訓裝置可進行的操作內容、三相異步電動機的直接啟動控制、三相異步電動機接觸器點動控制線路、單向啟動停止控制線路/異步電動機自鎖控制線路、異步電動機單向點動、啟動控制控制電路、異步電動機聯鎖正反轉控制線路、（A）按鈕聯鎖的三相異步電動機正反轉控制線路、（B）接觸器聯鎖的三相異步電動機正反轉控制線路、（C）雙重聯鎖的三相異步電動機正反轉控制線路、正反轉點動、啟動控制線路、異步電動機反接制動控制線路、異步電動機星形、三角形控制線路、手動順序啟動、自動順序控制線路、異步電動機兩地控制線路、三相異步電動機串電阻降壓?jiǎn)?dòng)手動控制、三相異步電動機串電阻降壓?jiǎn)?dòng)自動控制、單向降壓?jiǎn)?dòng)及反接制動控制、三相異步電動機能耗制動控制線路、自動往返控制線路、帶點動的自動往返控制線路

配置清單：

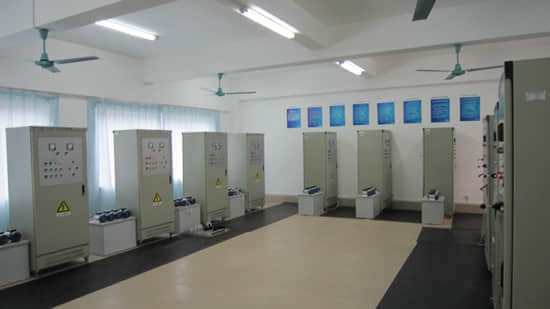

大同熊貓光伏電站-TWG-760B型 中級電工、電拖實訓考核裝置(柜式)

一、產品特點：

TWG-760B型中級電工、電拖實訓考核裝置是按照勞動社會保障部頒發的“工人技術等級標準”和“職業技能鑒定規范”的內容要求，根據初級電工培訓考核的實際情況而設計的新一代集培訓學習、理論驗證、實際操作能力、考核鑒定于一體的多功能柜式設備。整臺設備以標準的電氣控制柜為主柜，利用柜體的雙面空間，布置電器 及配套實驗器材，能完成初級電工考核鑒定中的電力拖動控制與照明電路的實操項目，該電工、電拖實訓考核裝置堅持理論聯系實際的原則，突出技能訓練，注重針對性、實用性、科學性，經全國多家職業技能訓練中心、職校、技校使用證明，該柜體設計合理、實操方便，占地面積少。為延長電器的使用壽命，各電器的接點都與接線端子相連，再讓學生在接線端子上接線，連接電機、電器來完成各項控制實驗，有效降低材料消耗，延長使用壽命。該套設備適用于各勞動職業技能鑒定部門，同時適應各大、中專、技校、職校初級電工、電拖專業教學與實訓考核。

二、結構及電器配置：

該裝置按標準電氣控制柜設計制造規格，充分利用雙面位置，柜內裝有完成各種照明電路所需的單相電度表、日光燈、單聯開關、插座、感應開關、漏電開關等，以及電氣控制所需要的多種低壓電器，如漏電斷路器、熔斷器、電流互感器、交流接觸器、時間繼電器、熱繼電器、中間繼電器、行程開關、按鈕、信號燈、轉換開關、電壓表、電流表、功率表及電度表等，為了延長電器使用壽命，各電器的接點都與接線端子相連，再由接線端子與被控制電氣連接。

三、主要技術參數：

1、輸入電源：電壓AC380V±5%，電流5A。

2、外形尺寸：700cm×500cm×1700cm

3、設備重量：230Kg

四、實驗操作項目：

1.觸摸開關控制白熾燈電路；  2.白熾燈控制電路；  3.人體感應開關控制樓梯白熾燈電路；  4.聲控開關控制樓梯白熾燈電路；  5.日光燈控制電路；  6.單相電度表直接安裝電路；  7.單相電度表間接安裝電路；  8.單相電動機控制電路；  9.并勵直流電動機調磁調速電路；  10.并勵直流電動機電樞回路串電阻調速電路；  11.并勵直流電動機電樞回路串電阻二級起動  控制電路；  12.并勵直流電動機電樞反接法正反轉控制電路；  13.電流互感器與電流表配用接線電路；  14.電壓表、電流表安裝電路；  15.三相四線有功電度表直接安裝電路；  16.三相四線有功電度表間接安裝電路；  17.三相四線無功電度表直接安裝電路；  18.三相四線無功電度表間接安裝電路；  19.一臺電流互感器用于單相回路的接線電路；  20.兩臺電流互感器接成不完全星形接線電路；  21.三臺電流互感器接成星形接線電路；  22.兩臺電流互感器差接接線電路；  23.三臺電流互感器接成三角形接線電路；

24.萬能轉換開關和電壓表測量三相電壓接線  電路；  25.異步電動機點動控制電路；  26.異步電動機自鎖控制電路；  27.具有過載保護自鎖控制電路；  28.異步電動機單向點動、起動控制電路；  29.異步電動機兩地控制電路；  30.異步電動機聯鎖正反轉控制電路；  31.正反轉點動、起動控制電路；  32.雙重聯鎖正反轉控制電路；  33.自動往返控制電路；  34.位置開關作自動停止正反轉起動控制電路；  35.帶有點動的自動往返控制電路；  36.異步電動機星、三角控制電路；  37.接觸器控制星、三角控制電路；  38.串電阻降壓起動控制電路；  39.異步電動機反接制動控制電路；  40.異步電動機能耗制動控制電路；  41.雙速電動機的切換運行控制電路；  42.手動順序起動控制電路；  43.自動順序起動控制電路；  44.C620-1型車床控制電路；  45.電動葫蘆 電氣控制電路；  46.Y3150型滾齒機控制電路；

……自由設計項目。

注：本裝置配備2臺三相異步電動機(180W)，一臺雙速三相異步電動機(180W)，一臺直流電動機(180W)。

中級電工、電拖實訓考核裝置（柜式）每臺配置清單

一．電工部分

序號	名稱	數量	單位	備注
1	日光燈實訓組件	1	套
2	彩色燈泡及燈座	10	套
3	單線開關	1	只
4	二線開關	1	只
5	單相漏電開關	1	只
6	三相開關	1	只
7	調光開關	1	只
8	觸摸延時開關	1	只
9	人體感應自動開關	1	只
10	聲光控延時開關	1	只
11	盒式開關	1	只
12	插座	2	只
13	螺旋式溶斷器	2	只
14	4uF電容	1	只
15	單相電度表	1	只
16	單相交流電機	1	只

二．電拖部分

序號	型號	名稱	數量	單位	備注
1	D247LE﹣32	三相漏電開關	1	只	正泰
2		電流互感器	3	只	正泰
3	DT862﹣4	三相四線有功電能表	1	只	正泰
4	DX862﹣4	三相四線無功電能表	1	只	正泰
5	CJX2﹣0901	交流接觸器	6	只	正泰
6	JZ7﹣44	中間繼電器	2	只	正泰
7	JR36﹣20	熱繼電器	3	只	正泰
8		螺旋式熔斷器	4	只	正泰
9	YBLX﹣19/21	行程開關	6	只	正泰
10	ST3	電子式時間繼電器	2	只	SUNWORLD
11		橋堆	1	只
12	200KVA	變壓器	1	只	德力西
13		可控硅	1	只
14	1K／100W	可調瓷盤	3	只	德力西
15	380（△）180W	鼠籠式三相異步電機  （帶離心開關）	1	只
16		雙速異步電機	1	只
17	50W／220V	直流并勵電動機	1	只

 三．控制面板部分

序號	型號	名稱	數量	單位	備注
1	6L2	交流電壓表   450V	1	只	精華
2	6L2	交流電流表   30A	3	只	精華
3		指示燈	7	只	正泰
4		控制按鈕	8	只	正泰
5		轉換開關	1	只	長江
