YY-18F四合一透明液壓傳動演示系統
為了適應在短暫課堂時間內，完成多個液壓油路的教學內容。同時對比演示多個不同油路的工作原理。而且，使油路系統的安裝調試有必要的程序且不占用上課教學時間。就必須有多臺設備同時工作。
同時，YY-18 型回透明液壓演示系統對實驗路之一進行組合實驗時，使80% 的透明液壓元件閑置，能否進行利用YY-18F型四合一透明液壓傳動演示系統，在增加與保證實驗項目及功能的前提下， 根據在同一課時做不同演示實驗的原則，有效利用透明液壓元件進行優化組合，使產品的性能價格下降40% 。
本設備新增液壓元件：葉片泵，擺線泵，先導式液流閥，空心（實心）雙出桿油缸………
二、特點1、可通過多臺不同的實驗回路進行對比，加深對液壓回路原理的理解。
2、多臺可同時操作運行，運行不同回路。
3、可只需要一套液壓元件，便可同時組成不同回路，節省元件資源。
4、備全常用液壓元件：每個液壓元件均配有安裝底板，可方便、隨意地將液壓元件安放在鋁合金型材面板上（面板帶“T”溝槽形式的鋁合金型材結構）。油路搭接采用快換接頭，拆接方便，不漏油。
5、電氣控制簡單，方便易行。采用獨立的繼電器控制單元進行電氣控制。
6、實驗桌、實驗臺為鐵質雙層亞光密紋噴塑結構，實驗桌柜內存放液壓元件等。
三、技術參數
1、電源：輸入220V 50Hz
2、電氣控制面板：它具有三組功能電路?？刂平M一按鈕控制換向閥1，控制組二按鈕控制換向閥2，控制組三按鈕控制換向閥3，輸入控制電路的常閉按鈕均串聯常閉停止輸入插孔，其他控制電路均并聯常開輸入插孔，利于外接控制，每組電路的換向1、換向2與換向3都具有互鎖輸出功能。
3、實驗專用齒輪泵站：油泵電機：Z250 直流電動機，功率：250W，并配專用穩壓直流調速器，調速范圍：0-1700rpm
4、電磁換向閥：AC24V 吸力30N
5、尺寸大?。?330mm×650mm×1750mm（單臺）
四、液壓元件

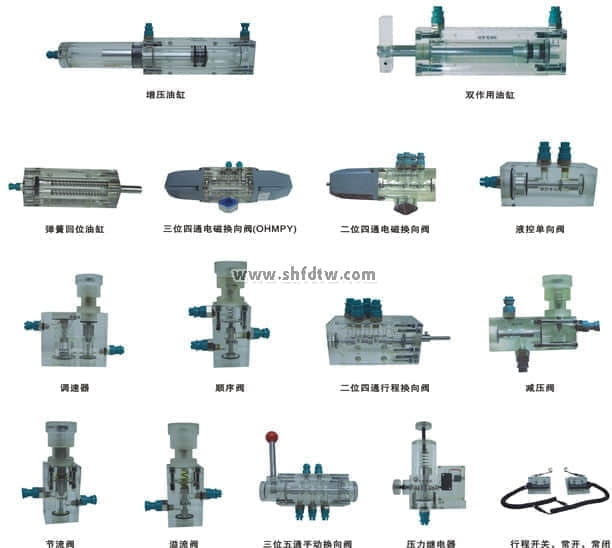

壓力表，油箱，溢流閥，節流閥，單向閥，液控單向閥，調速閥，順序閥，減壓閥，雙作用油缸，彈簧作用油缸，增壓油缸，二位四通電磁換向閥，二位二通電磁換向閥，“O”型三位四通電磁換向閥，“H”型三位四通電磁換向閥，“M”型三位四通電磁換向閥，“Y”型三位四通電磁換向閥，“P”型三位四通電磁換向閥，壓力繼電器，行程開關等。
五、基本實驗項目
1、用手動換向閥的換向回路。
2、用中位機能換向閥的用鎖回路。
3、用液控平向閥的閉鎖回路。
4、壓力調定回路。
5、二級壓力控制回路。
6、用減壓閥的減壓回路。
7、用增壓缸的增壓回路。
8、用H型換向閥的卸載回路。
9、進油節流調速回路。
10、回油節流調速回路。
11、調速齒輪泵的換向調速回路。
12、調速齒輪泵和調速閥組成的復合調速回路。
13、流量閥短接的速度換接回路。
14、用調速閥串連聯的二次進給同路。
15、用調速閥并聯的二次進給同路。
16、用順序閥的順序動作回路。
17、用壓力繼電回的順序動作回路。
18、用行程開關控制的順序動作回路。
19、用行程換向閥的順序動作回路。
20、串聯液壓缸的同步回路。
21、用先導型溢流閥控制的換向回路
1、液壓傳動與控制實驗教學培訓系統
1.1 常用液壓元件性能測試實驗。
1.1.1 溢流閥靜態性能實驗；
1.1.2 節流閥特性測試實驗；
1.1.3 調速閥特性測試實驗；
1.1.4 節流調速回路性能實驗；
1.1.5 液壓泵性能測試實驗。
1.2 液阻特性性能測試實驗。
1.2.1 環形縫隙流量壓力特性實驗；
1.2.2 細長小孔流量壓力特性實驗；
1.2.3 薄壁小孔流量壓力特性實驗。
1.3 液壓回路三維動態畫面演示與控制、液壓回路搭接控制實驗。液壓回路三維立體動態的模擬演示與控制，能在計算機里提供液壓回路搭接原理圖、液壓回路三維動畫演示圖，不僅能控制實驗回路的動作，而且可以清晰看到用不同顏色演示液壓回路油路的工作動態，使學生能更直觀地學習和了解實驗內容，實現了實驗過程的可視化、人性化。
1.3.1 壓力控制回路（壓力控制回路≥28種—帶仿真軟件）,
1.3.2 速度控制回路 （速度控制回路≥25種—帶仿真軟件）,
1.3.3 方向控制回路（方向控制回路≥6種—帶仿真軟件）。
1.3.4 多缸控制回路（多缸控制回路≥11種—帶仿真軟件）
1.4 可編程控制器（PLC）電氣控制實驗
1.4.1 PLC的指令編程、梯形圖編程的學習及應用；
1.4.2 PLC與計算機的通訊，在線調試、監控；
1.5 液壓傳動系統組成示范演示實驗。
1.6 液壓傳動各種元器件、輔助結構及工作原理拆裝可視性分析實驗:
1）單向閥
2）調速閥
3）二位二通電磁閥（常閉）
4）二位二通電磁閥（常開）
5）二位二通行程控制閥
6）二位三通電磁閥
7）二位四通電磁閥
8）節流閥
9）三位四通換向閥（O型）
10）三位四通換向閥體（H型）
11）三位四通換向閥體（M型）
12）順序閥
13）先導式減壓閥
14）先導式溢流閥
15）壓力繼電器
16）液控單向閥
17）溢流閥
18）油缸
19）截止閥
20）總閥。
1.7 液壓傳動系統電氣故障分析示范演示實驗。
1.8 液壓傳動系統綜合故障分析示范演示實驗。
1.9 組態王三維控制軟件的學習與設 計實驗。
1.10 創新及設 計性實驗
1.11 軟、硬件擴展升級空間性能要求：
1.11.1 機架采用≥2mm冷軋鋼板按工業標準產品精制加工，表面噴塑處理，液壓臺面為漏網式整體回油結構。
1.11.2 壓力源內置，多種安全措施。
1.11.3 實驗實訓工作臺面為≥640mm×1500mm特制帶T型槽結構的鋁合金面板，有效工作面積≥0.96m2，以保證所有實驗實訓的工作空間。
1.11.4 實驗實訓臺鋁合金面板采用特殊定制6063-T5，≥1450mm×155mm×15mm鋁合金型材，面板≥1450mm×155mm×15mm，重量≥5kg，厚度3 mm -5 mm?？沙休d力≥50kg。
11.5 電控模塊箱需采用上置式結構，電控模塊箱采用拔絲工藝生產的鋁合金面板。
1）轉速溫度顯示表或大、小流量表
2）直流電源箱、
3）程序控制箱、
4）電磁閥控制箱、
5）油缸控制箱等。
1.11.6 接頭、油盆。
1.12 主要技術參數
1.12.1 變量電機泵組：2HP+VP1-12-70
1）電源：220V/380V 50HZ
2）功率：≥1.5KW
3）轉速：≥1450r/min
4）壓力：6-8MPa
5）流量：8-12L/min
1.12.2 定量電機泵組：3HP+FA1-08
1）電源：220V / 380V 50HZ
2）功率：≥2.2KW
3）轉速：≥1450r/min
4）壓力：≥7MPa
5）流量：10-14L/min
1.12.3 風冷卻器
1）壓力≥1.4 MPa：流量≥20L
2）功率≥38W
1.12.4 蓄能器
1）容積≥0.63L：壓力≥10MPa
1.12.5 油箱：
1）容積：≥55L
1.12.6 外形尺寸：≥1550 X 500 X 1650mm
1.12.7 實驗臺重量：≥110KG
1.12.8 橢圓齒輪流量計：
1）流量范圍：0.3～1.5m3/h
2）公稱壓力：1.5-1.8 MPa
1.12.9 提供相應的實驗指導書，實驗指導書要滿足本科院校實驗教學，包括實驗?zāi)康摹?shí)驗設備和工具、實驗臺結構和工作原理、實驗步驟、注意事項、實驗結果分析等，目的是能幫助學生完成撰寫實驗報告。
1.12.10 每套必配控制系統：≥I3-6100/4G/500GB/DVD/，≥19.5寸液
