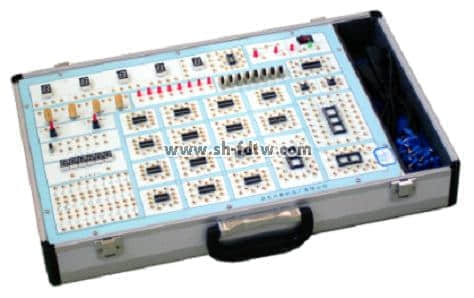

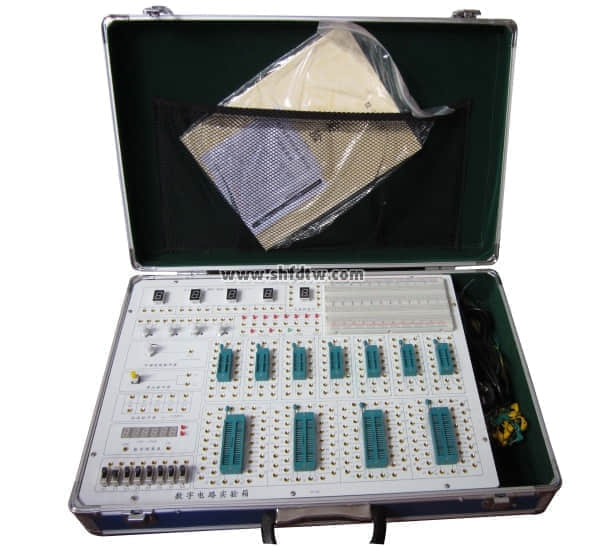

TW-SZDL型數字電路實驗箱
產品介紹：
TW-SZDL型數字電路學習實驗箱,設計豪華氣派,主機提供了多種信號源;正面印刷字符連線,反面按裝元器件,所有信號源頻率計等電路全部由CPLD芯片和雙面板構成，所有器件均選用優質產品,使整機的品質得到提高。由于元器件都裝于背面,從而能有效的降低和避免人為損壞的可能,本機特點：使用方便,耐用,實驗項目靈活,可方便做數字模擬各類實驗。本學習機適用于高等院校及各類職業技術學校的電子技術類教學。
☆系統組成
（1）電源：交流輸入：220V±10%，50HZ
直流輸出：±12V/200mA、5V/2A
（2）手動單脈沖電路2組：可同時輸出正負兩個脈沖，脈沖幅值為TTL電平。
（3）連續脈沖一組，輸出為TTL電平；固定頻率脈沖源；1HZ、1KHZ、10KHZ、100KHZ、1MHZ；
（4）六位高精度數字頻率計,測量范圍：0-9.9999MHZ誤差<1HZ（由CPLD芯片設計）
（5）邏輯電平的輸入與顯示：
A、八位獨立邏輯電平開關：可輸出“0”、“1”電平（為正邏輯）。
B、八位由紅色LED及驅動電路組成的邏輯電平顯示電路。
（6）數碼管顯示：
A、4位由八段LED數碼管組成的BCD碼譯碼顯示電路；
B、1位八段LED數碼管，引腳全部引出，用于數碼管實驗。
（7）時序發生器及啟停控制電路。
（8）8芯、14芯、16芯、20芯、28芯等圓孔插座21只，可滿足各種IC芯片
（9）各阻值電位器4只。
（10）常用規格電阻電容30只
☆推薦實驗項目
1．TTL集成邏輯門的參數測試與使用
2．CMOS集成邏輯門的測試
3．門電路的邏輯功能實驗
4．常用組合邏輯功能器件的測試
5．半加器、全加器及邏輯運算實驗
6、七人表決電路及血型檢測電路
7、RS觸發器的功能測試
8、JK、D觸發器邏輯功能及主要參數測試
9、三態輸出出發器及鎖存器
10、異步二進制計數器實驗
11、同步二進制計數器實驗
12、移位寄存器的功能測試
13、計數、譯碼、顯示電路實驗
14、555集成電路及應用
15、波形產生及單穩態觸發器
16、序列檢測器的設計
17、D/A數模轉換器
18、A/D模數轉換器
19、可人工干預的交通燈控制器
20、數字電子鐘設計
21、數字頻率計
22、汽車尾燈控制實驗
門禁系統
8.1 門禁數據存儲控制器簡稱門禁控制器，采用高速運算電路以及Flash海量存儲技術單片機設 計，集處理、存貯、通訊功能于一塊印制電路板上，具有同通訊口終端快速拆除的特點，軟件監控每個口的通訊活動，選用記憶接口處理單元，可支持由上級站裝入的微程序控制存貯器。單片機設 計具有固有的可靠性，而擴充了瞬態保護功能，自動自檢功能更增強了這種可靠性?？梢悦摍C(jī)存儲感應式IC卡讀卡器的wiegand26 格式的讀卡信息、時間信息和當時的狀態信息。
8.1.1 基于≥32位CPU的高速智能化ARM平臺無限擴展空間
8.1.2 ≥20萬張注冊卡≥ 20萬條記錄 傲視同級產品的海量存儲
8.1.1 標配專業級雙路門禁電源 確保系統長期穩定運行
8.1.1 即使數千門的大型門禁系統 刷卡記錄 實時瞬間上報
8.1.1 平易近人的多語言Windows軟件操作界面，簡單實用，功能強大，無需專業知識即刻輕松掌握，安裝快捷，培訓更加輕松。
8.2 基本參數
8.2.1 控制箱尺寸：不大于160mm長*106mm寬
8.2.2 配套電源功率：一路≥30W（3A）給控制器和讀卡器供電;另一路≥ 60W（5A） 給電鎖供電
8.2.3 電路板功耗：小于500mA
8.2.4 讀卡器輸入格式：Wiegand 26-40 bit (兼容該協議下的一切讀卡器和生物識別設備,例如 Motorola 、HID、EM、、Mifare one等. )
8.2.5 輸出繼電器最大負載電流：不大于7A
8.2.6 開門延時時間：0-600秒可調
8.2.7 最大聯網數：不限臺數
8.2.8 運行溫度：-40 至 70攝氏度
8.2.9 運行濕度：10-90％RH，無冷凝
8.2.10 用戶注冊卡數量：?jiǎn)螜C(jī)≥20萬張注冊卡
8.2.11 記錄脫機存儲數量：?jiǎn)螜C(jī)≥20萬條存儲記錄
8.2.12 停電保護措施：高速閃存設 計，永不丟失。
8.2.13 讀卡器到控制器最大聯機距離：100米-60米。
8.2.14 包裝組件（購買機箱電源后）：控制器,機箱,電源,電源線,安裝軟件光盤,簡明安裝手冊,合格證,鑰匙(兩片),紙箱
8.3 擴展功能：
8.3.1 消防聯動，門聯動，門長時間未關閉報警，非法闖入報警，非法卡刷卡報警，脅迫報警功能（如果不連接消防及報警聯動擴展板，則只具備軟件界面的報警提示，并驅動電腦音箱予以報警。如果連接擴展板，則具備硬件報警輸出功能，可驅動燈光或者警笛等設備）
8.3.2 強制門狀態為常開或者常閉功能
8.3.3 遠程開門功能
8.3.4 互鎖功能 （雙門和四門控制器具備控制器多門互鎖功能。）
8.3.5 反潛回 防尾隨功能
8.3.6 多卡同時驗證后開門功能
8.3.7 定時常開門功能
8.3.8 緊急關門功能（緊急雙閉）
8.3.9 首卡開門
8.3.10 外接密碼鍵盤功能 (卡＋密碼，超級通行密碼)
8.3.11 操作員分權限 分部門 分區域管理
