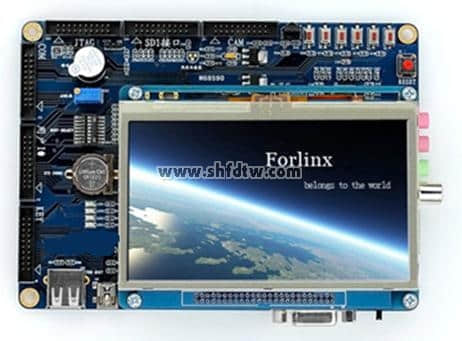

安卓S3C6410開發箱
經過工程師的不懈努力，android實驗箱S3C6410已經成為當今資料最詳實、功能最完善、創新點最多、用戶群體最大的ARM11開發板。適用于高端消費類電子產品、工業控制、車載導航、多媒體終端、電子付費終端、行業PDA、嵌入式教育培訓、個人學習等。從技術角度為您深入解析如何進行Nand Flash選型。配套資料是由工程師精心準備的學習教程和操作手冊。安卓教學開發箱首創全圖形化引導和視頻講解形式，力圖層次清晰、內容豐富、生動易懂。
S3C6410開發板品質保證
1、開發板采用“核心板+底板”結構，比整板結構更易于產品應用；
2、板對板之間選用精良連接器，鍍金工藝可保證其常年運行不氧化；
3、整個核心板全部機器貼片，杜絕手工焊接造成的眾多隱患；
4、為保證用戶自行設計的產品品質，采用6410核心板用戶可免費得到底板插座。
S3C6410開發板性能
1、獨家推出8 Bit硬件糾錯算法，很好的保證了用戶產品運行的可靠性；
2、出色的電源管理：線性電源+開關電源相組合，在降低功耗的同時保證系統穩定性；
3、首家支持MLC 2G Nand，使用MLC的Nand可大幅提高容量和性價比，是當前電子設備的主流存儲介質，該技術對產品級用戶尤為適用；
4、專業的高速PCB設計：充分考慮信號完整性，合理運用盲埋孔，做到關鍵信號隔離、等長機制以及串?dāng)_與反射考量，軍工制板工藝；
5、通過強粉塵、震動、高低溫（-20°至 +70°）等工業環境考驗；
6、超強的擴展能力：核心板引出絕大部分CPU資源，包括8*8矩陣鍵盤及各種總線、GPIO等。
S3C6410開發板應用
1、支持WinCE、Linux、Android等系統的一鍵燒寫，宿主機可完美支持Windows 2000、Windows XP、Windows7等主流操作系統；
2、配件最豐富： 支持WIFI、GPS、GPRS、3G、VGA/TV、攝像頭、液晶屏、HDMI數字高清模塊等常用配件，獨家支持CAN、RS485、矩陣鍵盤、電源管理等選配模塊，并提供相應驅動及應用程序；
3、持續的軟件更新：包括linux、WinCE、Android在內的操作系統會不斷升級，我們將提供給用戶最穩定的軟件版本，以及最豐富的應用例程，并開放源碼，用戶可自由下載；
4、配套資料是由工程師精心準備的學習教程和操作手冊。首創全圖形化引導和視頻講解形式，力圖層次清晰、內容豐富、生動易懂；
5、為客戶提供完善快捷的售后服務，包括開發板技術解答和產品質量保證。
硬件參數
核心板資源
1、Samsung S3C6410處理器，ARM1176JZF-S內核，主頻533MHz/667MHz
2、長寬尺寸僅5CM*6CM，現為業內最小
3、引出腳多達320個，完全滿足用戶的各種擴展需求
4、128M字節DDR內存，256M Byte Nand Flash，獨家推出8Bit硬件糾錯算法，存儲安全可靠
5、256M字節DDR內存，2G Byte Nand Flash，獨家推出8Bit硬件糾錯算法，存儲安全可靠
6、12MHz、48MHz、27MHz、32.768KHz時鐘源
7、采用進口高質量板對板接插件，確保長期運行可靠性
8、支持5V電壓供電
底板資源
1、一個復位按鍵，采用專用芯片進行復位，穩定可靠
2、采用8位撥碼開關設置系統啟動方式
3、共4個串口，包括1個五線RS 232電平串口（DB9母座）和3個三線TTL電平串口（20pin 2.0mm間距插頭座）
4、1個100M網口，采用DM9000AE，帶連接和傳輸指示燈
5、1個USB HOST插口，支持USB1.1協議，可插鼠標、U盤等
6、1個USB Slave接口，支持USB2.0協議，使用Mini-USB插座，可與PC連接
7、1個高速SD卡座?？梢詫崿F(xiàn)SD Memory功能和SDIO功能
8、1個無線網卡接口（WIFI）
9、3個3.5mm標準立體聲音頻插座。其中包括1個音頻輸出插座，可與耳機連接；1個話筒輸入插座；1個線路輸入插座
10、觸摸板接口支持4線電阻式觸摸板
11、1路CVBS輸出接口（PAL / NTSC）
12、1個CMOS攝像頭接口，支持ITU-RBT601/656 8位模式，使用10*2插針連接器
13、內部實時時鐘，帶有后備鋰電池座，斷電后系統時間不丟失
14、1個JTAG接口，使用10*2插針連接器
15、1個單線數字式溫度傳感器接口（可接DS18B20模塊）
16、1個紅外模塊
17、4個LED
18、2路 IIC
19、1個蜂鳴器
20、3個10×2插針擴展口。一個 包括1路GND、1路DA、8路AD、10路IO、1路SPI。 一個用來擴展8×8矩陣鍵盤，另一個可連接3個TTL電平的串口和6路IO口，這3個串口中，包括1個五線串口和2個三線串口
S3C6410硬件特別說明
|
連接器 |
S3C6410-A采用通用0.8mm間距鍍金連接器，在工控行業中應用十分廣泛。其優秀的穩定性在承接的諸多項目中得以充分檢驗。而其他設計所用的2.0mm排針連接器插拔次數有限，一般僅用于評估板中。此外，S3C6410所用連接器可實現全機器焊接，杜絕虛焊情況。而2.0mm排針只能通過手工焊接，不宜量產且容易虛焊。 |
|
核心板 |
S3C6410核心板引出320個管腳，幾乎包括所有IO和總線XM0，可以滿足各種擴展與應用需要，最大限度的發揮6410的能力。對于簡單應用，可只連接需要的管腳，保留其他部分。而“系統總線多會影響系統穩定性”的說法，純屬無稽之談。按照這樣的邏輯，使用總線擴展芯片來擴展接口的產品系統就會不穩定，這與事實完全相違背。核心板引腳過少勢必導致集成度底、擴展能力差。 |
|
液晶屏 |
S3C6410-A的液晶屏置于核心板上方，是出于對核心板免受外力撞擊的保護設計考量，并且液晶屏與底板用螺絲固定，拆裝方便。這是實際項目中最常用的設計方式。 |
|
原理圖 |
核心板提供的PADS和PDF兩種格式原理圖，底板為protel原理圖及PCB布線圖。 |
|
RAM |
提供128M和256M兩個版本，用戶可根據需要自由選擇，讓開發更具針對性。 |
|
Flash |
S3C6410處理器最大支持到8bit糾錯，可完全滿足S3C6410開發板使用的UOM和UOE兩種Flash糾錯要求。而某廠家所使用的UOE需要12bit糾錯算法，已超出S3C6410處理器的糾錯范圍。長期使用UOE會導致數據紊亂，系統不穩定。 |
|
串口 |
S3C6410引出1個RS232和3TTL電平的串口，如需更多232串口，我們配套提供專業擴展模塊。 |
|
按鍵 |
S3C6410-A提供6個獨立按鍵 S3C6410-B提供8個獨立按鍵，并獨家支持矩陣鍵盤，最多可額外擴展64個按鍵。完全滿足各類按鍵應用需求。 |
|
GPIO |
S3C6410-A型GPIO共32路 S3C6410-B型GPIO為46路 中斷6路。 |
|
USB HOST |
S3C6410提供1個12M全速USB HOST接口，支持通用USB HUB擴展和鼠標、鍵盤、U盤等即插即用功能。 |
|
NOR Flash |
S3C6410-A核心板支持NOR Flash擴展；S3C6410-B支持NOR Flash擴展和保密卡擴展。 |
|
撥碼開關 |
撥碼開關共8位，可設置6410全部啟動模式，而其他設計僅能滿足6410保留啟動模式。 |
|
開發板電源 |
采用認證電源，認證信息在電源標簽上有明確指示，用戶可放心使用。 |
系列視頻教程由資深工程師基于S3C6410開發板，配合當今最熱門的Linux/WinCE操作系統進行講解。具有極強的針對性！而其他廠家提供的視頻則是從別的培訓機構拼湊而來，只有基本的Linux理論講解，使得學習參考價值大打折扣，甚至誤導。S3C6410視頻資料包括理論講解、實際操作、項目設計三部分。以學習和開發過程中常見問題為基礎，逐層深化，確保您能在最短時間內扎實掌握ARM11相關技術。此外，我們定期將技術服務中客戶關注的焦點問題制作成視頻，方便大家參考。
資料手冊：
WinCE手冊
1、WinCE開發初體驗
2、WinCE系統燒寫方法詳解
3、WinCE應用程序開發詳解
4、WinCE操作系統開發詳解
5、WindowsCE.NET高級內存管理
6、WindowsCE.NET體系結構精講
TW-E208型多功能EDA實驗箱
TW-E208型實驗開發系統是一種多功能、高配置、高品質的EDA教學與開發設備。適用于各層次高等院校的EDA教學、課程設計和畢業設計，也適用于科研所項目開發。
一、產品特點
（1）該系統采用“主板（基本實驗系統）+適配板（下載板）”的雙板式結構，配置靈活，適配板可選配Altera、Lattice、Xilinx等多家國際著名的PLD公司大部分ISP或現場配置的CPLD/FPGA進行編程下載，包括可對不同工作電壓CPLD/FPGA的編程，且在編程中無須做任何跳線切換即能自動識別主系統上的芯片，安全可靠，適合學生高密度的實驗操作。
（2）該系統提供良好的混合電壓（MV）兼容功能，具備了5V、3.3V、2.5V、1.8V不同芯核電壓的CPLD/FPGA器件編程下載和實驗開發的全兼容功能。因此，用戶可避免單5V的EDA實驗系統過時淘汰之慮。
（3）該系統可編程PLD器件與實驗?zāi)K的連接全部采用自主連線，在PLD器件有限資源條件下，最大限度的連接上盡可能多的輸入輸出器件和實驗?zāi)K?？赏耆珴M足從簡單數字電路到復雜數字系統的設計實驗。且PLD的I/O資源完全開放，也可借助該開發系統完成相關開發項目。
（4）TW-E208型實驗開發系統上增加了我公司的專利產品“電子實驗?zāi)M演示裝置”模塊，通過它我們把一些復雜的實驗系統諸如電梯控制系統、刀庫控制系統軟件化，即把這此實驗系統做成軟件動畫的形式，然后用CPLD/FPGA器件編程來控制它們，以此來達到控制真實系統的效果。通過這個裝置我們可以擴展十多個具有實際價值的實驗，使學生的實驗更接近于實際系統和項目的開發。
二、系統硬件資源配置
（一）標配1032實驗卡
（1）1032實驗卡：Lattice公司6000門CPLD器件，配下載電纜；
（二）TW-E208主板硬件資源
|
（1）主板可與多種下載板相適配； （2）8位動態掃描顯示電路； （3）12位發光二極管顯示電路； （4）8位二檔開關及其電平指示電路； （5）8位按鍵開關電路； （6）電子音響模塊； （7）16*16 LED點陣顯示模塊； （8）128*64 LCD的液晶顯示模塊； （9）A/D 0809轉換器模塊； （10）D/A 0832轉換器模塊； （11）時鐘信號源：24MHZ、12MHZ、6MHZ、3MHZ、1.5MHZ、75OKHZ、65536HZ、32768HZ、16834HZ、8192HZ、4096HZ、1024HZ、256HZ、64HZ、16HZ、8HZ、4HZ、2HZ、1HZ、1/2HZ； （12）MCS-51單片機擴展電路； |
|
三、實驗項目
數字系統設計實驗項目：
（1）七人表決器
（2）格雷碼變換電路
（3）BCD碼加法器
（4）四位全加器
（5）英語字母顯示電路
（6）四位并行乘法器
（7）設計基本觸發器
（8）設計74LS160計數器功能模塊
（9）正負脈寬數控調制信號發生器
（10）序列檢測器
（11）四位移位乘法器
硬件模塊實驗項目
（12）ADC0809模數轉換實驗
（13）D/A轉換器DAC0832
（14）步進電機控制實驗
（15）LED點陣顯示實驗
（16）鍵盤擴展實驗
（17）時鐘顯示實驗
（18）LCD液晶顯示（LCD）
（19）VGA彩條信號發生器
（20）硬件電子琴電路實驗
（21）RS232串口實驗
（22）PS/2 鍵盤接口邏輯設計
（23）串行D/A轉換器TLC5620
（24）串行AD轉換器TLC549
TW-DAQ數控式實驗演示裝置實驗項目
（25）交通信號燈的自動控制
（26）機器人自動掃雷
（27）加工中心刀庫捷徑方向選擇控制
（28）驅動步進電機的控制
（29）舞臺燈控制
（30）四層電梯控制
（31）LED數碼管顯示控制實驗
（32）交流電機Y/△形啟動的控制
（33）液體混合裝置的自動控制
（34）水塔水位自動控制
（35）四級傳送帶的模擬運行
（36）郵件分揀
（37）數字邏輯分析儀
（38）溫度壓力實驗
（39）連線自動檢測
