TW-FGB500B風光互補發電測量控制實訓系統



    TW-FGB500B風光互補發電測量控制實訓系統實訓應用范圍:主要面向職高、大學、研究生、企業技工以風力發電和太陽能離網、并網發電為主課題的研究和培訓。

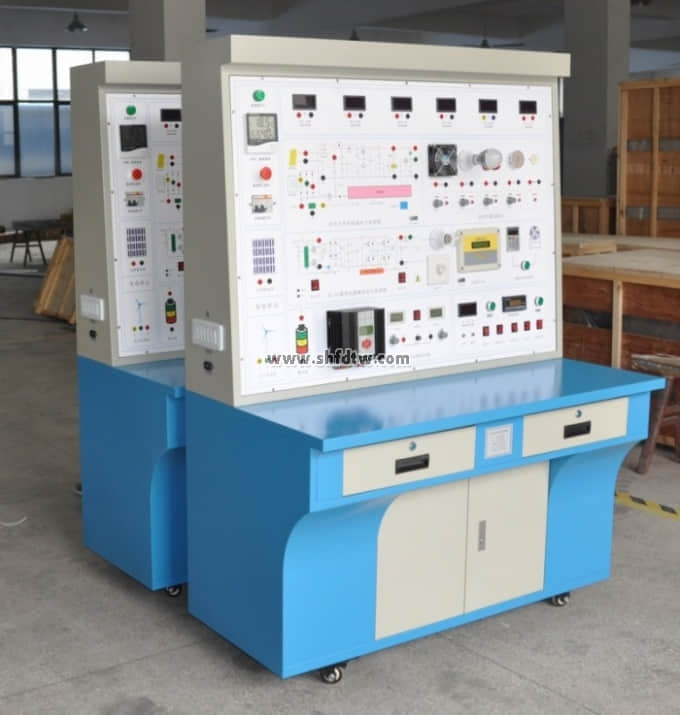

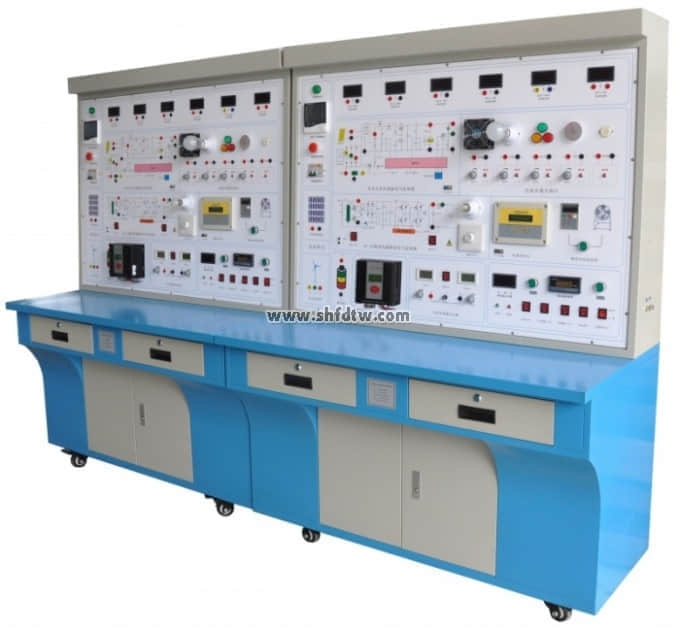

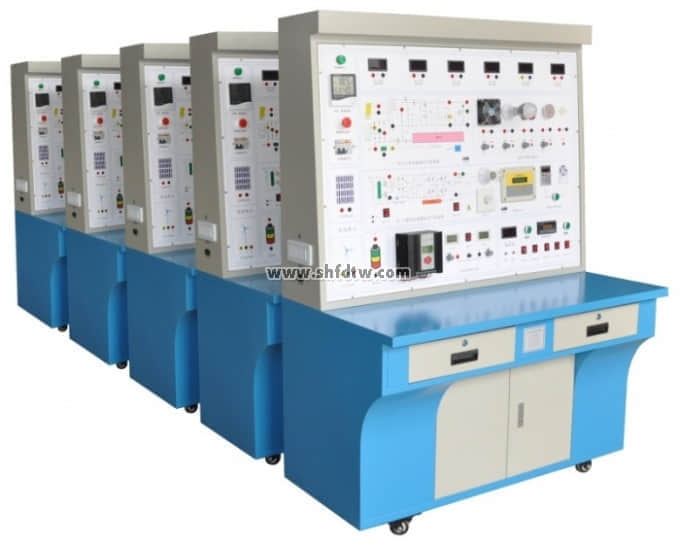

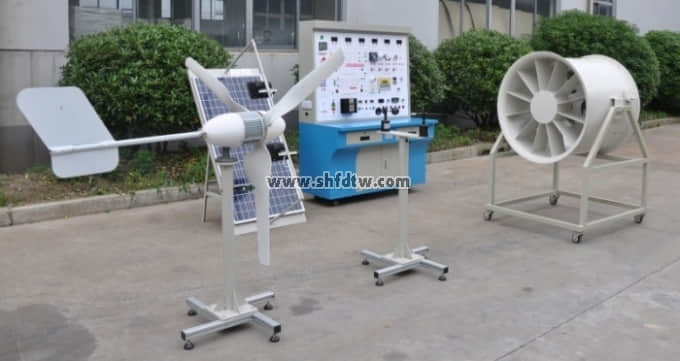

風光互補發電實訓臺



一、主要技術規格參數
1、系統規格
◆ 系統工作電壓:12/24V DC  220VAC
◆ 系統最大電流:10A
◆ 系統最大功率:500W


2、單晶硅太陽能電池規格



  太陽能電池


◆ 組件尺寸(L*W*H):536*477*28mm×4
◆ 最佳功率:25W
◆ 最佳工作電壓:17.05±0.5V
◆ 最佳工作電流:1.43±0.10A,
◆ 短路電流:1.6±0.10A,
◆ 開路電壓:21.0±0.5V


3、風機力發電機參數

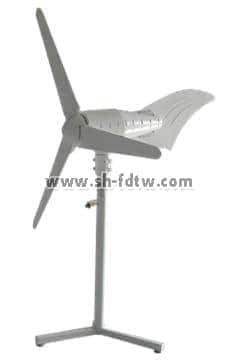

永磁同步風力發電機
◆ 額定功率:400(W)
◆ 額定電壓:12/24(V)
◆ 額定電流:33.3/16.7(A)
◆ 風輪直徑:1.5(m)
◆ 啟動風速:2.5(m/s)
◆ 額定風速:9.6(m/s)
◆ 安全風速:35(m/s)
◆ 發電機工作形式:永磁同步發電機
◆ 風葉旋轉方向:順時針
◆ 風葉數量:3(片)
◆ 風葉材料:玻璃增強聚丙烯材料
◆ 電機材料:鋁合金&不銹鋼


4、模擬風洞模塊

    模擬風洞
  ◆ 風量:32073 mз/h
  ◆ 風壓:388Pa
  ◆ 轉速:1450 r/min
  ◆ 功率:5.0kW


5、風光互補控制器規格



    風光互補控制器

◆ 工作電壓:12VAC
◆ 充電功率:400W
◆ 充電方式:PWM脈寬調制
◆ 充電最大電流 35A
◆ 過放保護電壓 11V
◆ 過放恢復電壓 12.6V
◆ 輸出保護電壓 16V
◆ 卸載開始電壓(出廠值)15.5V
◆ 卸載開始電流(出廠值) 15A
◆ 控制器設有蓄電池過充、過放電保護、蓄電池開路保護、負載過電壓保護、夜間防反充電保護、輸出短路保護、電池接反保護、欠壓和過壓防震蕩保護、均衡充電、溫度補償、光控開關功能;
◆ 負載為100W以下的12V/24V直流負載,控制單元一通道為常開輸出,另一通道為多類定時輸出(光控開、光控關,定時開、定時關,)。


6、離網逆變電源

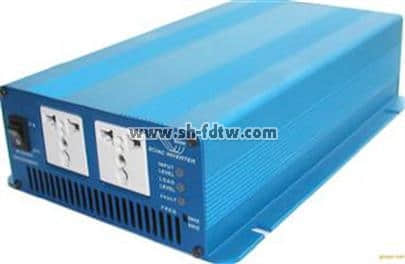

            離網逆變電源
◆ 直流輸入電壓:10.8~16.8VDC
◆ 額定蔬出功率:300W
◆ 輸出電壓:110VAC
◆ 輸出波形:純正弦波
◆ 輸出頻率:50Hz
◆ 工作效率:85%
◆ 功率因數:>0.88
◆ 波形失真率≤5%
◆ 工作環境:溫度-20℃~50℃
◆ 相對濕度:﹤90﹪(25℃)
◆ 保護功能:極性反接、短路、過熱、過載保護


7、并網同步逆變電源

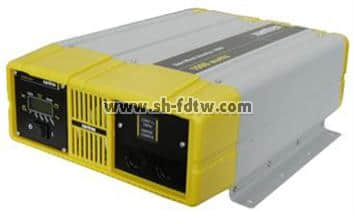

                   并網同步逆變電源


◆ AC標準電壓范圍: 90V-140V/180V-260VAC
◆ AC頻率范圍: 55Hz~63Hz/45Hz~53Hz
◆ 輸出電流總諧波失真: THDIAC <5%
◆ 相 位 差: <1%
◆ 島效應保護: VAC;f AC
◆ 輸出短路保護: 限流
◆ 顯示方式: LED
◆ 待機功耗: <2W
◆ 夜間功耗: <1W
◆ 環境溫度范圍: -25 ℃~60℃
◆ 環境濕度: 0~99%(Indoor Type Design)


8、太陽能電池自動跟蹤模塊

          雙軸跟蹤支架
◆ 跟蹤方式:雙軸全自動跟蹤
◆ 跟蹤精度:±1°
◆ 水平回轉角度:360°
◆ 俯仰角度:180°
◆ 傳動機構自重:8Kg   (不含支架與電池板)
◆ 最大承重:25Kg(可裝120W以下的電池板)
◆ 電機供電電源:DC 12V
◆ 控制器供電電源:DC 12V
◆ 系統年平均耗電量:0.1W
◆ 抗風等級:10級
◆ 工作高度1695㎜,最低工作高度1500㎜,承載8㎏,凈重1.8㎏,
◆ 模擬小太陽模塊:220VAC  150W金鹵燈或500W自然色投光燈


9、測風系統模塊

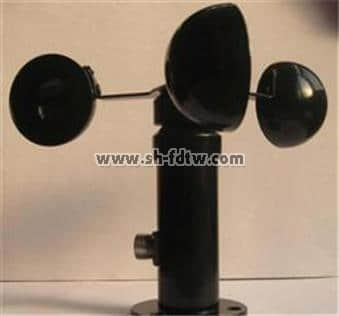

               測風系統
◆ 測量范圍   風速:0~60m/s    風向:0~360°
◆ 精 度      ±0.1m/s  ± 3°
◆ 工作電源:AC 220V±20%  50HZ, DC24V、12V、5V或其他供電。
◆ 記錄間隔:  1分鐘~240分鐘連續可設置
◆ 內部存儲:  4M bit
◆ 通訊接口:  RS-232/485/USB通訊
◆ 環境溫度:   -40℃~50℃
◆ 轉速傳感器:0~5000 風力發電機轉速檢測顯示(室內)


10、電表規格
◆ 電流表:× 3個,2A, 顯示模式︰0.5”LED
◆ 電壓表:× 3個,20V,顯示模式︰0.5”LED
◆ 溫度表:× 1個,0~99.9℃


11、負載:
◆ 風扇:×1個,額定電壓:12/24V,工作電流:0.25A,功率:3W
◆ 交通燈:2組(R,G,B),額定電壓:12V,工作電流:0.25A,功率:3W
◆ 蜂鳴器:×1個
◆ 馬達:×1個,額定電壓:12/24V,工作電流:0.25A,功率:3W
◆ 交流線性電阻負載:3~15~120W
◆ 直流模擬負載:12V/24V/28WLED路燈板


12、電池:閥控式密封鉛酸蓄電池
◆ 額定電壓:12V
◆ 額定容量:100Ah
◆ 充電方法(恒壓),循環︰最大充電電流為5.6A


13、無線監控:
    高性能風光互補智能控制器,含PC端Zigbee無線監控模塊,與太陽能教學模塊Zigbee發射模塊,透過IEEE802.15.4標準無線協定截取I(電流)V(電壓)值至PC端顯示以便監控。


14、系統外形尺寸;長1400×寬550×高1700(㎜)附滾輪方便推動至戶外教學。


15、監控軟件
◆ PC監控模塊:監控主機、監控軟件。
◆ 顯示內容:蓄電池電壓、風機電壓、光伏電壓、風機電流、光伏電流、風機功率、光伏功率,能量模擬圖,當前風速(米/秒),當前風向(度),當前風力資源平估。

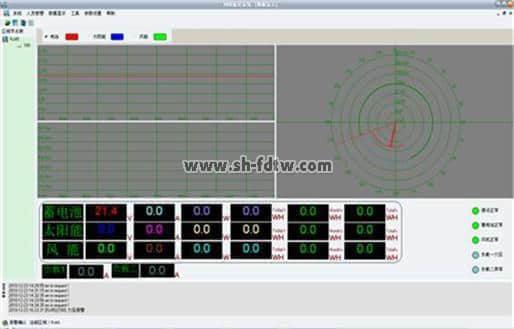

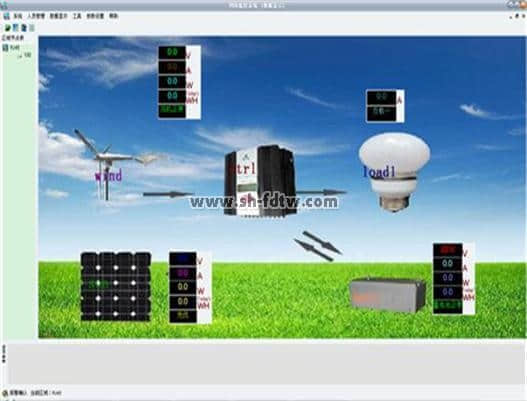

風力發電系統工作主界面

風力電系統工作數據主界面(可切換不同曲線界面)

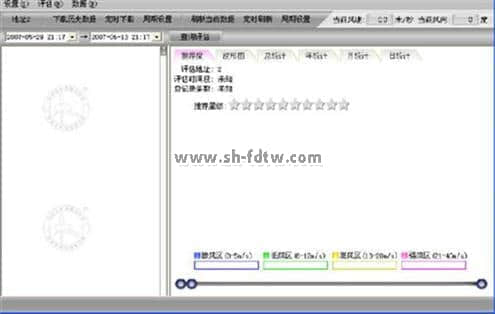

當前風資源數據主界面

二、教學及研究實訓項目
2、1、永磁同步風力發電機系統運行過程風能量變換演示和實驗
實驗1、風力發電基礎理論原理性實驗
實驗2、風力發電系統設計實驗
實驗3、風力發電控制技術實驗
實驗4、風力發電相關測量技術實驗
實驗5、風力發電基礎理論與應用技術仿真實驗
實驗6、發電機轉速與輸出電壓關系實驗
實驗7、發電機轉速與輸出電流關系實驗
實驗8、發電機轉速與輸出頻率關系實驗
實驗9、風速即轉速與出功率關系實驗
2、2、太陽能電池控制運行過程光能量變換演示和實驗
實驗1、光伏電池的伏安特性;
實驗2、光伏發電的負載特性測試;
實驗3、光伏電池輸出功率與入射角的關系;
實驗4、輸出功率與光照強度的關系;
實驗5、最大功率點跟蹤實驗測試;
實驗6、控制器原理實驗;
實驗7、蓄電池充放電控制實驗;
實驗8、蓄電池保護實驗;
實驗9、光伏陣列設計實驗;
實驗10、太陽能照明系統設計;
實驗11、太陽能系統電器負載實驗;
實驗12、綜合實驗;
實驗13、追日實驗;


三、主要設備清單

序號

名     稱

數 量

單 位

1

風光互補實訓系統主操作臺

1

2

400W永磁同步發電機

1

3

模擬風洞系統

1

4

風速儀(含支架)

1

5

風向儀(含支架)

1

6

5.0KW矢量變頻器

1

7

100W太陽能電池組件模塊

1

8

蓄電池組100Ah

4

9

實驗附件

1

10

上位軟件

1
