可編程控制器實訓裝置

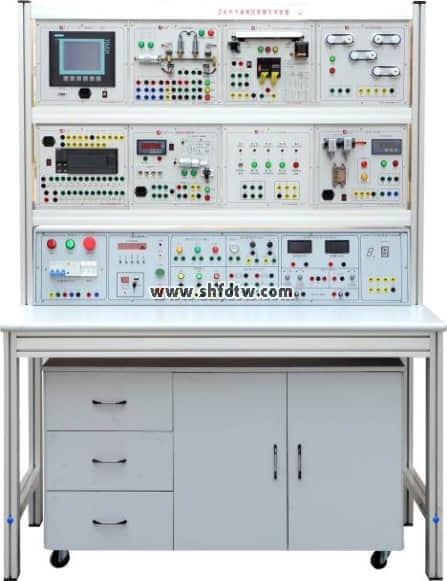

   TW-360型可編程控制器實訓裝置臺架由實訓屏（含電源控制屏）、實訓桌、實訓儲物柜三大部分組成。實訓臺架以經氧化處理的高材質40mm×80mm鋁合金作為設備主要框架材料；實訓臺架采用鋁合金的本體顏色，電源箱體采用麻灰色1.2mm鋼板制作。實訓屏底部裝電源控制屏，電源控制屏的面板布局從左至右依次為電源指示和電源控制單元、時間管理器（含電源保護）單元、指示燈和按鈕單元、選擇開關和蜂鳴器及繼電器單元、儀表單元、直流電源單元、七段數碼管單元，電源控制屏的左右兩側分別裝有一個兩插插座，將外部電源進線端裝在電源控制屏的左側（采用航空插連接結構）；實訓屏上部采用三根不銹鋼型材組成通用實訓模塊固定結構，一次可擺放8個實訓模塊，根據實訓內容的需要調換實訓模塊。實訓桌桌面采用25mm麻灰色高密度層壓板封邊特制，有效提高絕緣等級。實訓儲物柜采用標準結構和抽屜式，左側有3層抽屜，用于存放工具以及實訓資料；右側的雙拉門式設計，可同時存放8個通用實訓模塊。實訓儲物柜的位置可根據需要靈活調整，底部裝有4個導向輪，方便實訓臺架移動，儲物柜的外形尺寸為：1090mm×500mm×600mm。

技術參數

1. 交流電源：三相五線 AC 380 V±10% 50Hz；

2. 溫度：-10～50℃；環境濕度：≤90％無水珠凝結；

3. 外形尺寸：長×寬×高=1300mm×750mm×1700mm；

4. 整機功耗：≤1.0 kVA；

5. 安全保護措施：實訓臺桌面采用高絕緣、高強度、耐高溫的高密度板。具有接地保護、漏電保護功能，安全性符合相關的國標標準。當發生短路故障時采用以下技術措施解決：所述的限流保護單元中的斷路器開關QF1 是斷路器開關或熔斷器或PTC 熱敏電阻中的任意一種。所述限流保護單元中的限流元件Z 是無鐵芯的電感線圈結構或是大功率低阻值電阻。所述限流保護單元上還可以連接保護報警保持電路，保護報警保持電路主要由發光元件、報警元件和保持用繼電器組成。當發生短路故障時，由于限流元件Z 的作用，最大短路電流等于線路電壓除以限流元件的電抗值（對于線圈就是感抗值），有效地限制了短路電流，將位于限流保護單元前端的斷路器開關QF 的瞬時動作電流值（一般為額定電流的5-20 倍）選取得大于最大短路電流，而限流保護單元中的斷路器開關QF1 的瞬時動作電流值選則選取小于最大短路電流，因此當發生短路故障時，只會使得限流保護單元中的斷路器開關QF1 及時斷開，不會引起限流保護單元前端的斷路器開關QF 跳閘。當在一個電氣訓練室（車間）中有多個組別同時進行電氣技術訓練時，可以在每個組別的電氣線路的電源開關后的相線上各串接一個限流保護單元。（投標時提供國家級第三方技術鑒定文件佐證）
