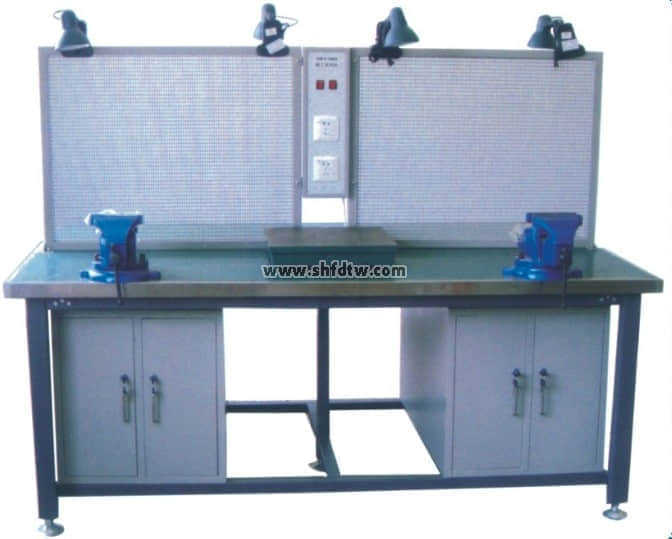

裝配鉗工實訓室

實訓臺外形尺寸：1800mm×700mm×825mm；全鋼結構，桌子下方帶儲存柜，柜子上方和右側帶4個抽屜；

鑄鐵平板：1100mm×700mm×40mm；

實木桌板：700mm×700mm×40mm。

電源控制箱：設在臺面下方，帶滑動導軌，通電調試時拉出操作，控制箱包括單相漏電斷路器、電源指示燈、操作說明、調速器等。

交流減速電機：功率：90W；減速比：1:25。

調速器：適用電機：6～90W；調速范圍：90～1400r/min。

帶傳動機構：主要配置有：同步帶2根、同步帶輪4只、鍵、軸、軸承、支座、端蓋、交流減速電機等。

鏈傳動機構：主要配置有：?jiǎn)闻沛?個、鏈輪2個、鍵、軸、軸承、支座、端蓋等。

齒輪傳動機構：主要配置有：6個直齒圓柱齒輪、2個直齒圓錐齒輪、鍵、軸、軸承、支座、端蓋等。

多級變速箱：主要配置有：箱體（頂部為有機玻璃，既可起到防護作用，又可直接觀察箱體內的結構及運行情況）、齒輪（直齒圓柱齒輪6個、滑移齒輪2組）、軸承（7203AC角接觸軸承6個、6203-2RZ深溝球軸承5個）、花鍵軸、間隔套、鍵、卡簧、端蓋、手動換檔機構等。

二維工作臺：主要配置有：滾珠絲杠及螺母2副（長度分別為506mm、356mm；公稱直 徑 20mm；導程 5mm；右旋）、直線導軌4條和滑塊6個（日本THK品牌，長度分460mm、280mm兩種；寬度15mm）、工作臺面（采用3塊厚為24mm的鋼 板）、軸承（7202AC角接觸軸承4個、6202-2RZ深溝球軸承2個）、軸承座、端蓋、墊塊等。

減速器：主要配置有：直齒圓柱齒輪4個、軸承（7003AC角接觸軸承4個、6003-2RZ深溝球軸承4個）、支架、軸、端蓋、鍵等。

間歇回轉工作臺：主要配置有：四槽槽輪、工作臺面、蝸輪、蝸桿、鍵、軸、軸承（51120推力 球軸承1個、30203圓錐滾子軸承1個、30302圓錐滾子軸承2個、7002AC角接觸軸承4個、6002Z深溝球軸承2個、6000Z深溝球軸承1 個、6203-2RS深溝球軸承1個、688RS深溝球軸承1個）、支座、端蓋等。

沖床機構：主要配置有：曲軸、連桿、滑塊、支架、鍵、軸、軸承（6002-2RZ角接觸軸承2個）等。

您只要致電：021-55884001（袁經理）

我們可以解答 多功能鉗工實訓實驗室設備 的相關疑問！

我們可以幫您推薦符合您要求的 多功能鉗工實訓實驗室設備 相關產品！

找不到所需產品？請點擊 產品導航頁

當前產品頁面地址：http://zo32.cn/productshow-86-1205-1.html

本公司生產鉗工實驗室設備根據教學大綱要求及學員實訓操作需要而開發的，教學要求配備的鉗工工具通用化，標準化和專用化，該實驗室配備的鉗工桌采用鋼板結構，桌面用鐵質鈑金亞光密紋噴塑制作，堅固耐用。鉗工工具采用通用化、標準化和專業化，可提高學生的操作技術和動手能力。天威教學公司鉗工大多是在鉗工臺上用手工工具操作，對工件進行加工。加工質量的好壞主要取決于操作者技術水平的高低，鉗工教室設備的工作范圍較廣，具有萬能性和靈活性的優勢且不受設備、場地等條件的限制，因此凡是采用機械加工方法不太適宜或難以進行機械加工的場合，通常由鉗工來完成，尤其是機械產品的裝配、調試、安裝和維修等更需要鉗工，所以說鉗工不僅是機械制造工廠中應用最廣泛的工種之一，因此鉗工實驗室設備也是各大院校，技校不可缺少的實訓教學產品。
