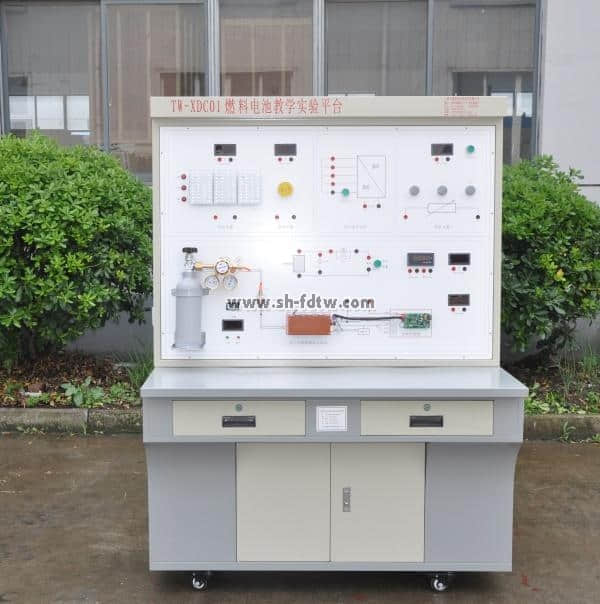

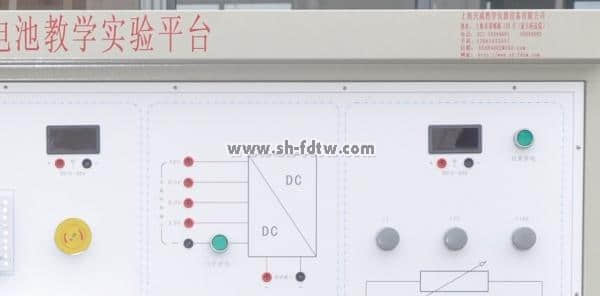

TW-XDC01新能源燃料電池教學實驗臺
主要實驗項目：
1、線形負載和燈泡負載電堆性能實驗
2、不同類型電堆性能評價實驗
3、不同溫度電堆性能曲線實驗
4、不同尾氣排放量電堆性能曲線實驗
5、恒值負載電堆性能實驗
6、不同壓力電堆性能曲線實驗
7、電堆性能曲線實驗
您只要致電：021-55884001（袁經理）
我們可以解答 新能源燃料電池教學實驗臺 的相關疑問！
我們可以幫您推薦符合您要求的 新能源燃料電池教學實驗臺,新能源電池,燃料電池,系能源實驗臺 相關產品！
找不到所需產品？請點擊 產品導航頁
當前產品頁面地址：http://zo32.cn/productshow-65-547-1.html
燃料電池測試和燃料電池管理：
1、燃料電池發電系統的熱管理和水管理
針對風冷型燃料電池堆，通過調節風扇電壓，改變風扇轉速，控制電堆溫度；針對水冷型燃料電池堆，通過調節循環水泵電壓，改變冷卻水流量，控制電堆溫度，實現電堆的熱管理。設定電磁閥開閉周期和占空比，調節尾氣排放量，控制電堆內部濕度，實現電堆水管理。
2、燃料電池堆的特性研究
應用所提供的線形負載（變阻器）和燈泡負載，通過觀察顯示儀表，初步了解電堆的電流、電壓和功率特性。利用所提供的電子負載，進行恒電流、恒電壓、恒功率和恒電阻實驗，繪制不同負載變化下的V－I和P－I曲線，研究電堆的輸出特性。燃料電池堆V－I曲線繪制，空冷型燃料電池堆V－I曲線。
3、燃料電池堆的性能優化
調節精密減壓閥，控制氫氣進氣壓力；調節風扇電壓或冷卻水流量，控制電堆溫度；調節尾氣排放量?？刂齐姸褲穸?。通過比較不同功率變化下的V－I曲線，確定操作條件，獲得相同系列電堆的系統輸出性能曲線。
燃料電池是本教學平臺的核心組成部分，將氫瓶供給的氫氣轉換成電能，供負載使用。其規格如下：
電池功率為50w；
開路電壓為19～25V；
工作電壓為11V時，電流為4.15A，電池溫度為41.5℃；
風機電壓為10.5V；
尾氣排放閥排氣間隔為12秒，每次排氣時間為0.3秒。
燃料電池安裝要注意通風，確?？諝忭槙沉魍ǎ兄c反應空氣的吸入和電池的散熱。安裝時將燃料電池平放，風扇朝上，散熱口朝下，尾氣排放口通過排氣管接電池閥，接上燃料氣瓶即可發電。
燃料電池具體使用操作規則見附件A。
金屬氫化物氫瓶
金屬氫化物氫瓶用來給燃料電池供應燃料，其規格為：
貯氫容量（ 20℃）： 200L
放氫流速（ 20℃）： >5L/min
放氫壓力（ 20℃）： ≥10MPa
使用環境溫度：0～60℃
產品氫純度：99.99％～99.9999％
原料氫： ≥98％（普通工業氫）
充氫壓力：2.0～3.0MPa
充氫環境溫度：0～40℃
熱交換方式：空氣自然對流或強制對流
重量：4.5kg
外形尺寸：長420mm，直徑50mm
金屬氫化物氫瓶具體使用規則見附件B。
鋼瓶（帶減壓器）
用來給金屬氫化物充氣，使用使要符合氫氣使用安全技術規程(GB 4962-85) 。
本實驗系統可以使用如下規格瓶裝氫氣：
容積：200L
壓力：15MPa
氫氣純度：99.999％高純氫
減壓器規格：最大輸入壓力（25MPa）
最大輸出壓力（0.25MPa）
充氫具體操作見附件C。
儀表
電流表：本教學平臺共有1個電流表，量程和誤差分別都是5A和±0.2％。用來測量燃料電池輸出總電流。
電壓表：本教學平臺共有4個電壓表，量程和誤差分別都是50V和±0.2％。用來測量燃料電池輸出電壓。
功率表：本教學平臺有1個功率表，量程為：電流輸入5A，電壓輸入25V,功率輸入125W（精度±(0.5％+2個字)），分別用來測量線性負載，感性負載，阻性負載的功率；
計時器：本教學平臺共有1個計時器，量程為100小時，主要用來累計氫瓶使用時間，以便準時充氣。當開啟電堆時按下計時器的計時按鈕，關閉電堆前按停止按鈕保存數據，清除累計時間可按清除按鈕。
溫度表：本教學平臺有1個溫度表，量程和誤差分別是-19.9～99.9℃和±1％。用來反映環境溫度。
按鈕
本教學平臺有3個大按鈕和3個小按鈕。
3 個大按鈕：分別用來控制儀表供電、電堆輸出、負載通斷；
3 個小按鈕：用來控制3組LED燈，根據負載的要求選擇1組、2組或3組LED燈。
負載
線性負載：是一個變阻箱，阻值變換范圍為0～99.9歐姆，阻值最小變化值為0.1歐姆；最大可承受功率為50W。
友情提示：因箱內密封不易散熱，變阻箱實驗時功率不要加到最大，謝謝！
感性負載：是一個額定電壓為12V,轉速為20r/min的直流電機（帶動車輪）。
阻性負載：是一個由LED燈組成的陣列，分為紅，綠，藍三塊，每塊額定電壓12V，總功率為20W左右。使用時分別按下各LED燈組小按鈕，可以點亮各LED燈組，可根據功率配合使用。
DC/DC
本教學平臺共有4個DC/DC電源模塊。
1. HDN5-12S12（1個）：將燃料電池發出的直流電轉換為12V±5％的直流電壓。技術參數：輸入電壓范圍3.3～36V，輸出電壓12V，輸出電流600mA，輸出功率5W。
2. HDN5-12S09（1個）：將燃料電池發出的直流電轉換為9V±5％的直流電壓。技術參數：輸入電壓3.3～36V，輸出電壓9V，輸出電流600mA，電源輸出功率5W。
3. HDN5-12S05（1個）：將燃料電池發出的直流電轉換為5V±5％的直流電壓。技術參數：輸入電壓3.3～36V，輸出電壓5V，輸出電流1A，電源輸出功率5W。
4. HDN5-12S03（1個）：將燃料電池發出的直流電轉換為3.3V±5％的直流電壓。技術參數：輸入電壓3.3～36V，輸出電壓3.3V，輸出電流1A，電源輸出功率5W。
紅外測溫儀
用來測量電堆溫度，測量范圍-50℃-280℃。
介紹一些基本操作，包括各個部件的使用方法。
燃料電池
燃料電池是本教學平臺的核心組成部分，將氫瓶供給的氫氣轉換成電能，供負載使用。其規格如下：
電池功率為50w；
開路電壓為19～21V；
工作電壓為11V時，電流為4.15A，電池溫度為41.5℃；
風機電壓為10.5V；
尾氣排放閥排氣間隔為12秒，每次排氣時間為0.3秒。
燃料電池安裝要注意通風，確?？諝忭槙沉魍ǎ兄c反應空氣的吸入和電池的散熱。安裝時將燃料電池平放，風扇朝上，散熱口朝下，尾氣排放口通過排氣管接電池閥，接上燃料氣瓶即可發電。
燃料電池具體使用操作規則見附件A。
金屬氫化物氫瓶
金屬氫化物氫瓶用來給燃料電池供應燃料，其規格為：
貯氫容量（20℃）：500L
放氫流速（20℃）：>5L/min
放氫壓力（20℃）：≥0.3MPa
使用環境溫度：0～60℃
產品氫純度：99.99％～99.9999％
原料氫：≥98％（普通工業氫）
充氫壓力：2.0～3.0MPa
充氫環境溫度：0～40℃
熱交換方式：空氣自然對流或強制對流
重量：4.5kg
外形尺寸：長420mm，直徑50mm
金屬氫化物氫瓶具體使用規則見附件B。
鋼瓶（帶減壓器）
用來給金屬氫化物充氣，使用使要符合氫氣使用安全技術規程(GB4962-85)。
本實驗系統可以使用如下規格瓶裝氫氣：
容積：40L
壓力：15MPa
氫氣純度：99.999％高純氫
減壓器規格：最大輸入壓力（25MPa）
最大輸出壓力（0.25MPa）
充氫具體操作見附件C。
儀表
電流表：本教學平臺共有1個電流表，量程和誤差分別都是5A和±0.2％。用來測量燃料電池輸出總電流。
電壓表：本教學平臺共有1個電壓表，量程和誤差分別都是20V和±0.2％。用來測量燃料電池輸出電壓。
功率表：本教學平臺有3個功率表，量程為：電流輸入5A，電壓輸入25V,功率輸入125W（精度±(0.5％+2個字)），分別用來測量線性負載，感性負載，阻性負載的功率；
計時器：本教學平臺共有1個計時器，量程為100小時，主要用來累計氫瓶使用時間，以便準時充氣。當開啟電堆時按下計時器的計時按鈕，關閉電堆前按停止按鈕保存數據，清除累計時間可按清除按鈕。
溫度表：本教學平臺有1個溫度表，量程和誤差分別是-19.9～99.9℃和±1％。用來反映環境溫度。
按鈕
本教學平臺有3個大按鈕和3個小按鈕。
3個大按鈕：分別用來控制儀表供電、電堆輸出、負載通斷；
3個小按鈕：用來控制3組LED燈，根據負載的要求選擇1組、2組或3組LED燈。
負載
線性負載：是一個變阻箱，阻值變換范圍為0～99.9歐姆，阻值最小變化值為0.1歐姆；最大可承受功率為50W。
感性負載：是一個額定電壓為12V,轉速為340r/min的直流電機（帶動車輪）。
阻性負載：是一個由LED燈組成的陣列，分為紅，黃，綠三塊，每塊額定電壓12V，總功率為20W左右。使用時分別按下各LED燈組小按鈕，可以點亮各LED燈組，可根據功率配合使用。
DC/DC
本教學平臺共有7個DC/DC電源模塊。
1.HDW50-12S12（1個）：將燃料電池發出的直流電轉換為12V±5％的直流電壓，為負載和其他DC/DC供電（1個）。技術參數：輸入電壓范圍9～18V，輸出電壓12V，輸出電流4.2A，輸出功率50W。
2.HDN5-12S09（6個）：將12V直流電壓轉換為9V±5％的直流電壓，給電流表、電壓表、功率表及計時器供電。技術參數：輸入電壓12V，輸出電壓9V，輸出電流400mA，電源輸出功率5W。
紅外測溫儀
用來測量電堆溫度，測量范圍-50℃-280℃。
保險絲
為了保護本教學平臺的重要部件，避免一些由于人為的操作失誤而導致的重大事故的發生，我們在一些重要部件前加入了保險絲，具體規格如下：
電流表前的保險絲（1個）：熔斷電流5A；
功率表電流輸入端保險絲（3個）：熔斷電流5A；
注意：保險絲并不是萬能的，只是起到一個相對保護的作用，在操作中應盡量避免人為的操作失誤！
注意事項
請遵守本章列出的各項注意事項，這將有助于您安全而高效地工作，并保護您和您的教學平臺。
打開包裝箱
檢查包裝盒中裝箱單所列對象是否齊全。
安全與保養
為了確保您的教學平臺長期使用且性能不至衰退，使用本教學平臺時請考慮下列因素：
請?jiān)旈啽臼謨圆⒆裾掌渌械木婕爸甘尽?/span>
第一次使用本教學平臺時，請?jiān)旈啽臼謨灾谢静僮饕徽隆?/span>
請勿在水或其它液體旁邊使用本教學平臺。謹防水或液體潑撒在本教學平臺上。
不要重壓或重?fù)舯窘虒W(xué)平臺，過大的壓力或撞擊可能導致其部件損壞或故障發生。請將本教學平臺放置于平坦穩定的表面，以防摔落或震動導致其嚴重受損。
本教學平臺外殼上的槽或開孔系通風用。請勿阻擋這些開孔，以免系統過熱。請勿在近熱源或灰塵的地方使用或存放本教學平臺。
燃料電池電堆和金屬氫化物氫瓶是本教學平臺的重要組成部分務必請您愛護，嚴禁磕碰、擠壓。

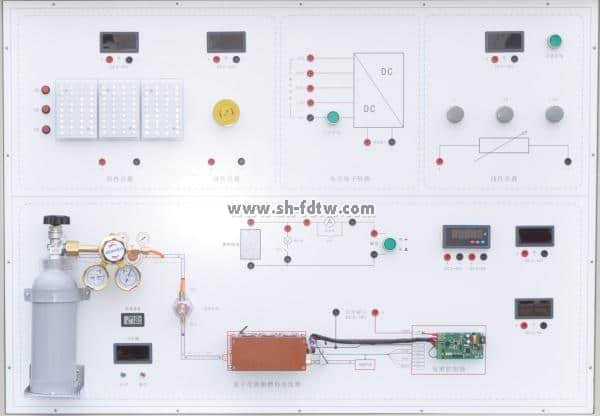

注意：面板電路圖只是用來表示系統的原理而非真實連線圖.
