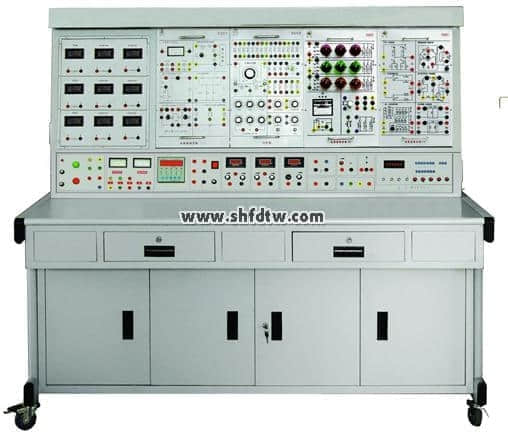

電工電子實驗臺

該實驗臺具有如下特點

1、整體結構比較低矮，實驗室更容易擺放，不影響師生間的視覺交流。

2、整體布局采用有源的儀器儀表集成在實驗臺的面板上、配置全面的保護系統、使實驗室更安全，無源的實驗電路集成外置的塑料殼上、輕便、易拆卸、易維修，易擴展。

3、實驗臺所配置的儀器儀表都采用工業塑料殼安裝、內部集成電源，拆卸方便、維護更換更方便。

4、實驗臺下面設計一個大的儲物柜，用不到的實驗?zāi)K可以輕松被收納起來。

5、底部安裝承載型萬向腳輪，自帶剎車功能，移動固定同樣方便。

二、實驗臺基本參數

1、工作電源：三相四線（或三相五線）AC380V±10%/50HZ

2、工作環境：溫度：-10℃~+40℃，相對濕度：≤85%（25℃）

3、整機容量：＜1.5KVA

4、外形尺寸：1460*720*1200mm

5、漏電保護：采用雙重的漏電保護裝置，電壓型漏電保護裝置：有光電隔離電路和比較器電路完成，實時監測機殼電壓，一旦超過設定值電路會在ms級動作迅速切斷電源。

電流型漏電保護裝置：采用零序電流互感器實時監測剩余電流（即漏電電流），一旦超過設定值，裝置能在0.1S內斷開電源，符合GB16917.1、IEC61009-1國家標準。

三、實驗臺電源控制屏及儀表配置參數

實驗臺殼體全部采用鋼板制作、激光下料、數控折彎，經噴砂除油后噴塑，面板采用鋁板印字工藝，美觀耐用、永不變色。實驗臺設計時充分考慮了使用群體的特殊性，在人身安全設備安全方面設置了多種保護措施、形成一套完整的保護系統，如漏電、電源短路及過載、儀表超量程等等都具有保護功能。能滿足開展電工電子技術實驗開放型教學的要求。實驗桌采用全鋼結構，桌面采用2mm厚鋼板機制而成，強度和壽命是高密度板的幾十倍，桌體設有兩個大抽屜，無聲導軌安裝，用于放置工具及資料，實驗桌聯體設計，實驗桌下方設有元件儲存柜、可以放置多余的實驗?zāi)K，底層設有四個帶剎車的輪子，便于移動和固定，造型美觀大方。

電源進線：三相四線電源線經高分?jǐn)鄶嗦菲?、三相保險管、指示燈、啟動停止急停按鈕、電壓型漏電保護、接觸器到各應用部分，具有缺相指示、電壓型和電流型漏電保護、短路保護等功能。配有三個指針式電壓表可以監視實驗臺的輸入電壓和輸出電壓。

漏電保護：采用雙重的漏電保護裝置，電壓型漏電保護裝置：有光電隔離電路和比較器電路完成，實時監測機殼電壓，一旦超過設定值電路會在ms級動作迅速切斷電源。

電流型漏電保護裝置：采用零序電流互感器實時監測剩余電流（即漏電電流），一旦超過設定值，裝置能在0.1S內斷開電源，符合GB16917.1、IEC61009-1國家標準。

(1)三相交流可調電源：

配有一臺1.5KVA三相同軸聯動自耦調壓器，提供單相0～250V和0～430V連續可調交流電源，并配有三只指針式交流電壓表，通過開關切換，可實時顯示實驗臺的電網電壓或三相調壓器的輸出電壓值。在三相交流輸出端安裝過流、短路保護裝置，能夠在任意電壓值情況下（包含火線以火線之間）發生過流或短路的時候切斷電源，100%的保護設備的使用安全。

過流、短路保護裝置不采用傳統的保險絲、線圈互感器或電阻采樣的方式，使用霍爾電流傳感器，能夠?qū)涣?、直流、半波整流等任意情況下的過流、短路進行有效的保護。

★（2）智能數控恒壓源：

配有兩路，該電源采用高速度的微電腦控制，配有三位半數顯表頭指示,電壓調整旋鈕采用編碼器開關調整，具有快增快減、通過人機界面能夠?qū)崿F(xiàn)表頭校準功能。最小輸出電壓為0.00V，最大輸出電壓為32.0V，調整過程中小數點位置自動切換。恒壓源配有全數字顯示電路，并具有U/I切換功能，精度0.5%。輸出電流為1A?？梢暂p松實現0-±32V輸出或0-64V輸出。該恒壓源具有全方位的保護功能，如過流、過壓、過載、短路等多重保護，并帶有聲光報警。

★（3）智能數控恒流源：

配有一路，該電源采用高速度的微電腦控制，配有三位半數顯表頭指示,電流調整旋鈕采用編碼器開關調整，具有快增快減、通過人機界面能夠?qū)崿F(xiàn)表頭校準功能。最小輸出電流為0.00mA，最大輸出電流為200mA，調整過程中小數點位置自動切換。恒流源配有全數字顯示電路，全程顯示電流輸出，顯示精度0.5%。檔位全程微電腦控制，自動切換。該恒流源具有全方位的保護功能，如過流、過壓、過載、開路等多重保護，并帶有聲光報警。

★（4）智能交直流（兩用）電壓表：

六位LED（默認紅色）數碼管顯示（第一位顯示測量性質，正/負/交流，后五位顯示測量數值），輸入阻抗≥10MΩ。量程分別為10V（最大顯示9.9999）、100V（最大顯示99.999）、500V（最大顯示500.00），通過人機界面可以設置換檔模式（手動或自動）、具有軟件調零、軟件校準功能、通訊地址設置、濾波級數設置、顯示按鍵檢測、測量性質設置（交流、直流、自動判斷）、超量程報警等功能。工業塑料外殼、嵌入式安裝，交流220V直接供電。

★（5）智能交直流（兩用）電流表：

    六位LED（默認紅色）數碼管顯示（第一位顯示測量性質，正/負/交流，后五位顯示測量數值），輸入阻抗≤100mΩ。量程分別為50.000mA、500.00mA、5000.0 mA，通過人機界面可以設置換檔模式（手動或自動）、具有軟件調零、軟件校準功能、通訊地址設置、濾波級數設置、顯示按鍵檢測、測量性質設置（交流、直流、自動判斷）、超量程報警等功能。工業塑料外殼、嵌入式安裝，交流220V直接供電。

★（6）智能數字直流電壓表：

六位LED（默認紅色）數碼管顯示（第一位顯示正/負，后五位顯示測量數值），輸入阻抗≥10MΩ。量程分別為10V（最大顯示9.9999）、100V（最大顯示99.999）、500V（最大顯示500.00），通過人機界面可以設置換檔模式（手動或自動）、具有軟件調零、軟件校準功能、通訊地址設置、濾波級數設置、顯示按鍵檢測、超量程報警等功能。工業塑料外殼、嵌入式安裝，交流220V直接供電。

★(7)智能數字直流電流表：

    六位LED（默認紅色）數碼管顯示（第一位顯示正/負，后五位顯示測量數值），輸入阻抗≤100mΩ。量程分別為50.000mA、500.00mA、5000.0 mA，通過人機界面可以設置換檔模式（手動或自動）、具有軟件調零、軟件校準功能、通訊地址設置、濾波級數設置、顯示按鍵檢測、超量程報警等功能。工業塑料外殼、嵌入式安裝，交流220V直接供電。

★(8)函數信號發生器（帶數字頻率計）：

   輸出波形：正弦波，方波（占空比可調），三角波，鋸齒波，液晶顯示。幅值：方波 VP-P: 0~20V；三角波：VP-P: 0~20V；正弦波：VP-P: 0~20V。頻率范圍：0-10MHz,波段開關控制分七段可調20、200、2k、20k、200k、2M、10MHz。調頻、調幅旋鈕采用連續可調電位器。輸出帶有幅值衰減功能0dB、20dB、40dB，最小輸出幅值1mV左右，能夠充分滿足電子實驗需求。液晶屏顯示，自帶頻率計功能，對內部/外部信號進行頻率測量。

★（9）智能功率、功率因數表：

液晶顯示，此表由專用單片機及高速高精度A/D轉換芯片和全數顯電路構成，通過鍵控、數顯窗口實現人機交互。為了提高測量范圍和測試精度，將被測電壓、電流瞬時值的取樣信號經A/D變換，采用專用芯片計算出被測信號的有功功率、無功功率、視在功率、電壓、電流、頻率、功率因數及負載性質、電量，通過液晶顯示屏顯示。精度為0.5級，電壓范圍為0～500V，電流測量范圍為0～5A。帶有標準雙向串行通訊接口：RS485；采用標準MODBUS－RTU通訊協議。工業塑料外殼，交流220V直接供電。

（10）固定穩壓電源

具有獨立的電源控制開關，打開電源開關，穩壓電源開始工作。

輸出電壓：±12V，±5V，24V。

最大電流：±12V/500mA，±5V/1A。

具有輸出指示、短路保護及報警功能，短路后輸出電流小于5mA，去掉短路負載后自動恢復工作狀態。

（11）脈沖信號源

a）固定脈沖源：輸出頻率有1Hz、10Hz、100Hz、1kHz、10kHz、100kHz、1MHz，輸出電平為TTL，具有過載短路保護功能。

b）單次脈沖信號源（兩路）：提供兩路正、負單次脈沖源。每一路由一個防抖動電路和一個按鍵組成,每按一次鍵指示燈亮一次,表明兩個輸出插孔分別輸出一個正、負單次觸發脈沖，輸出電平為TTL。

c）頻率可調脈沖源：

輸出頻率采用編碼器開關調節，默認輸出頻率為1kHz，輸出電平為TTL，頻率范圍0-1MHz可調。

（12）直流信號源

配有兩路直流信號源，調節多圈電位器可以實現-5V到+5V連續輸出，通過開關設置也可以實現-0.5V到+0.5V連續輸出。
