主要設備名稱

1.電子工藝實訓考核裝置 2. 功率輸出函數發生器 3. 20MHz雙蹤示波器


型號規格

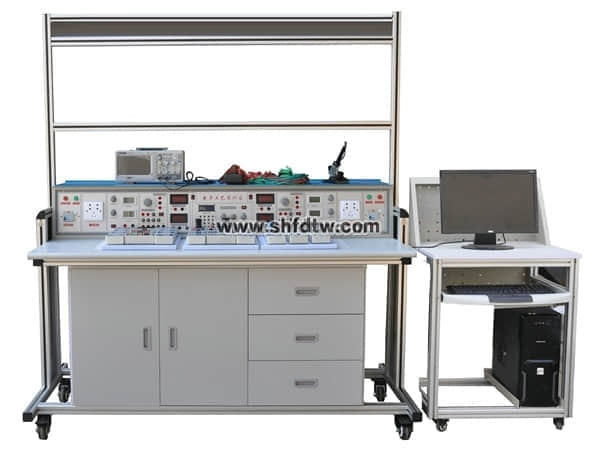

1.電子工藝實訓考核裝置：

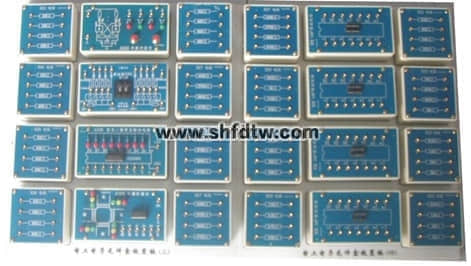

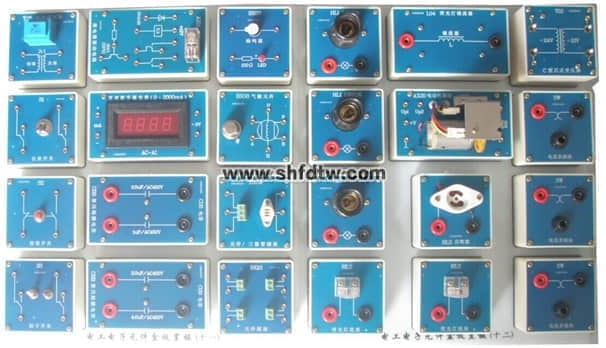

（1）鋁合金活動框架：框架上面可以放掛板模塊

（2）電源臺：由兩路相互獨立、對稱的實驗電源和儀表組組成

（3）實驗電源每路配置：一組可調的直流電源0~24V/2A，并帶有過載、短路軟保護功能，軟保護的值還可進行調節；一組3~24V交流電源，七檔可調；一組±5V、±12V直流穩壓電源；一只精密數字電壓表（DC 30V），一只精密數字電流表（DC2000mA）；以及8路單相電源插座，可以方便設備、儀表的擴展時使用。

2.功率輸出函數發生器：

正弦波輸出幅度≥10V,輸出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）；頻率范圍:0.1HZ~3MHz；輸出幅度采用電位器調節，正弦波輸出具有20db,40db衰減；頻率計最高測量范圍0.1HZ -100MHz，自動換檔。

3. 20MHz雙蹤示波器：

（1）顯示：雙蹤顯示、內刻度矩形示波管

（2）頻寬：DC-20MHz-3dB

（3）偏轉因數：5mV/div～5 V/div ±5%，上升時間 ≤17.5ns

（4）掃描時間因0.2μs/div~0.5s/div ±5%擴展可達20ns/div±5%

（5）垂直工作方式：CH1、CH2、ALT、CHOP、ADD

（6）觸發源：內(CH1,CH2,交替)、外、電源

（7）觸法方式：自動、常態、TV－H，TV-V （8）單次觸發靈敏度：內觸發不小于1div，外觸發不小于0.5V

實訓項目

1.常用二極管的性能測試及應用

2.雙極晶體管及場效管輸出特性的測定

3.單管放大電路的研究

4.兩極放大電路及負反饋放大電路的研究

5.恒流充電電路（場效應管的應用）

6.三極管放大電路故障排除

7.整流、濾波及穩壓電路的研究

8.直流穩壓正、負電源電路的研究

9.典型復合互補OTL功率放大電路調試（電子產品線路）

10.OTL功率放大電路的故障排除

11.LM386集成音響功率放大電路及其應用

12.運算放大器基本運算電路

13.對由運放器組成的積分運算電路、微分運算電路

14.對由運放器組成的電壓比較器傳輸特性的研究

15.方波、三角波和鋸齒波發生器電路的研究與測試

16.三角波、方波及正弦波發生器的制作

17.RC（文式橋式）正弦波振蕩器和制作與調試

18.電容三點式LC正弦波發生器

19.有源濾波電路研究

20.直流-直流（DC-DC）集成電壓變換電路的應用與調試（電子產品線路）

21.基本邏輯門電路功能測試

22.優先編碼器功能測試

23.二進制譯碼器和數據選擇器功能測試

24.全加器和超前進位全加器功能測試

25.數值比較器功能測試

26.七段碼鎖存/譯碼/驅動器功能測試

27.各類觸發器功能測試

28.雙向移位寄存器功能測試

29.二一五一十進制計數器功能測試

30.二位十進制計數/譯碼/驅動/顯示電路

31.可逆十進制計數電路功能測試

32.N進制計數電路功能測試

33.555定時器基本應用電路

34.微分型單穩態觸發器

35.集成單穩態觸發器及其應用

36.集成施密特觸發器及其應用
