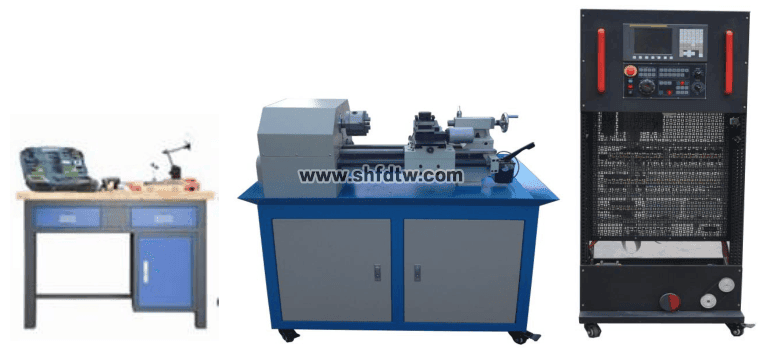

1.產品名稱：法那科TF數控車床綜合實訓系統 （系統：FANUC TF）
技術指標和參數：
1.FANUC TF 機床實訓柜800mm×600mm×1800mm\實物小車床1200mm×660mm×1140mm\操作臺1200mm×600mm×780mm；
2.變頻器0.75kw\雙軸伺服驅動6SL3120-2TE13-0AA4\伺服電機1FK7042-2AF71-1RG1
3.機床操作面板6FC5303-0AF22-0AA1\電動刀架LD4-0620\三爪卡盤K11-160\電子手輪手搖脈沖發生器\光電編碼器HTS-6010-C-1024BZ-5L\主軸電機750W;
4.配備機床電氣仿真軟件（正版軟件有廠家授權），能進行三維電路分析，電氣電路模擬考核，綜合技能虛擬實訓，電氣基礎訓練，元器件識別檢測等功能模塊。
5.配備教學資源庫，可實現在線教學，機床拆裝訓練，plc編程，物聯網自動化應用軟件，可實現數據顯示、開關控制、歷史數據儲存、報警分析等功能。
6.床身最大回轉直徑： 300mm
刀架上最大回轉直徑： 140mm
床身最大工件長度： 650mm
床身寬度： 190mm
X/Z軸行程： 120mm/650mm
X軸滾珠絲杠： 研磨、C5級、規格2005
Z軸滾珠絲杠： 研磨、C5級、規格2504
主電機功率： 1.5kW
主軸轉速范圍： 50～2800rpm
主軸卡盤： φ160
主軸通孔直徑： 30mm
主軸孔錐度： 莫氏3號
工作臺快速移動速度： 6000mm/min
最大切削進給速度： 2000mm/min
定位精度： 0.02mm
重復定位精度： ±0.012mm
電動刀架： 四工位電動刀架
刀桿截面尺寸： 16mm×16mm
尾架套筒錐度： 莫氏3號
尾座套筒行程： 60mm
機床重量： 400kg

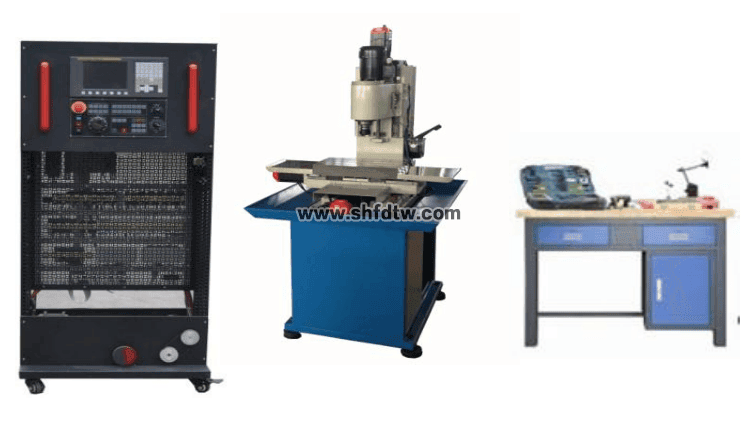

2.產品名稱：法那科MF數控銑床綜合實訓系統 （系統：FANUC MF）
技術指標和參數：
1.FANUC MF 機床實訓柜800mm×600mm×1800mm\實物小銑床1400mm×1025mm×1750mm\操作臺1200mm×600mm×780mm；
2.機床操作面板6FC5303-0AF22-0AA1\變頻器三菱FR-D740-0.75k-CHT\伺服驅動6SL3111-3VE21-6FA0\伺服電機1FK7060-2AC71-1RG1；
3.伺服電機1FK7060-2AC71-1RH1(帶抱閘)\電機爆炸電纜6FX6002-2BR00-1AF0\動力電纜6FX5002-5DF10-1AF0\編碼器電纜6FX5002-2DC10-1AF0\電子手輪手搖脈沖發生器\主軸電機550W；
4.配備機床電氣仿真軟件（正版軟件有廠家授權），能進行三維電路分析，電氣電路模擬考核，綜合技能虛擬實訓，電氣基礎訓練，元器件識別檢測等功能模塊。
5.配備教學資源庫，可實現在線教學，機床拆裝訓練，plc編程，物聯網自動化應用軟件，可實現數據顯示、開關控制、歷史數據儲存、報警分析等功能。
6.工作臺面積： 700×200mm
T型槽數/槽尺寸： 3×14mm
工作臺最大負荷： 100kg
X/Y/Z三軸行程： 380×240×350mm
X軸滾珠絲杠： 研磨、C5級、規格2004
Y軸滾珠絲杠： 研磨、C5級、規格2004
Z軸滾珠絲杠： 研磨、C5級、規格2004
主電機功率： 1.5kW
主軸轉速范圍： 100～6000rpm
主軸刀柄型式： BT30
刀具規格： Ф1~Ф30mm
主軸孔錐度： ER
工作臺快速移動速度： 8000mm/min
最大切削進給速度： 3000mm/min
定位精度： 0.02mm
重復定位精度： ±0.012mm
機床重量： 400kg
