1.1、輸入電源：三相四線電源，輸入時指示燈亮
1.2、電源輸出：有嵌入式保險盒和漏電開關二級保護功能。
1.2.1 監視電壓表：通過換相開關指示三相輸出電壓。
1.2.2 三相電源輸出：由三相電源插座和安全接線座輸出電壓，通過萬能開關控制三相電的輸出，以提高安全性。
1.2.3 DC24V電源輸出：
3、實訓操作桌：實驗桌為全鋼結構，桌面為防火、防水、而磨高密度板、結構堅固，造型美觀大方。

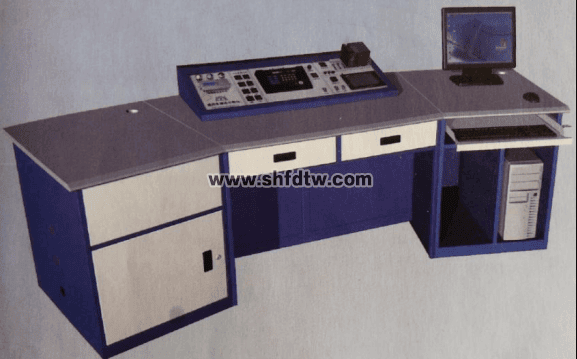

TW-YT09一體化多媒體主控臺
主控臺主要有電源控制系統，分別獨立控制8組工作島電源與主控臺設備的電源，具有過流保護、失壓保護等功能，主控臺面板采用薄膜按鍵工藝，指示燈內嵌式，工作室窗簾采用分路控制、伺服電機驅動、帶遙控與銀幕控制系統、視頻網絡系統，投影屏幕具備升降控制功能 、視頻展示臺、計算機軟件系統、多媒體控制系統、具有常用的USB2.0（2個）、VGA（四進一出）多功能接口等控制系統組成；作用是對工作室內設備供電、窗簾、銀幕進行控制，錄像監控裝置對工作室內設備工作情況進行監控。
★2.1 視頻網絡系統：該系統由系統監視器、硬盤錄象機及安裝在監控點上的攝象頭組成；通過攝象頭將監控情況顯示在監視器上便于觀察，再將監視情況錄制到硬盤錄象機上，便于日后調用；其功能為監控工作室內的教學情況、設備使用異常情況等。
硬盤錄象機：硬盤錄像機（DigitalVideoRecorder），即數字視頻錄像機，相對于傳統的模擬視頻錄像機，采用硬盤錄像，故常常被稱為硬盤錄像機，也被稱為DVR。它是一套進行圖像存儲處理的計算機系統，具有對圖像/語音進行長時間錄像、錄音、遠程監視和控制的功能。
DVR集合了錄像機、畫面分割器、云臺鏡頭控制、報警控制、網絡傳輸?shù)任宸N功能于一身。DVR采用的是數字記錄技術，在圖像處理、圖像儲存、檢索、備份、以及網絡傳遞、遠程控制等。
系統監視器：該系統監視器，用于監視教學過程中整個教室的情況。
★2.2 計算機軟件系統：主控臺教師計算機上安裝有“多媒體網絡教室”軟件服務器端，各學生計算機裝有“多媒體網絡教室”學生端。多媒體網絡教室軟件主要在局域網絡上實現多媒體信息的教學廣播，是一款實現在電子教室、多媒體網絡教室或者電腦教室中進行多媒體網絡教學的非常好的軟件產品，集電腦教室的同步教學、控制、管理、音視頻廣播、網絡考試等功能于一體，并能同時實現屏幕監視和遠程控制等網絡管理的目的。為老師教學和管理以及學生學習帶來很大的方便。
★2.3 多媒體控制系統：主控臺的多媒體控制系統配制計算機、有功放、音箱、話筒（座式和無線兩種）、投影機、VGA分路器和VAG切換器等設備組成。在教師上課時，可以用語音設備和音頻
功放器放大聲音，讓同學們聽的更清楚；用VGA視頻切換器切換不同設備（如主控臺計算機或教師的筆記本電腦）的畫面到多媒體投影機的銀幕上，使學生更清晰的了解教學知識和各種演示內容。

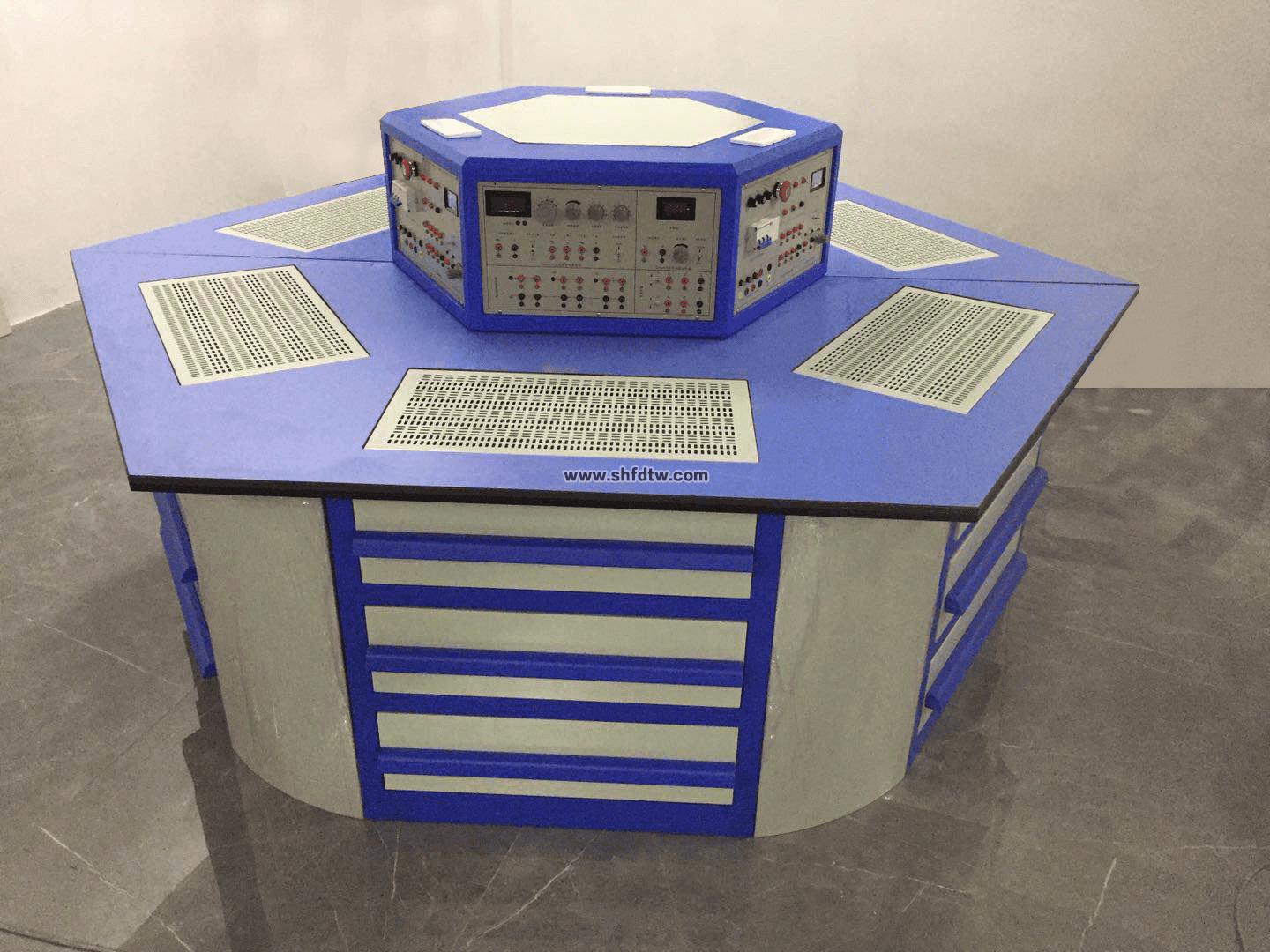

TW-DJT05電工技能工作島及輔助設施
1、以電工技能工作島設備為核心，利用工業情景化設施建，配套教學化處理過的工作流程與管理制度，讓學生通過任務進行實訓教學。設備可同時讓6名學生同時操作，通過小組的團隊形式開展工作任務，并通過角色分工按照各自的工作流程進行。在實訓工作的同時可以進行理論教學，實現“做”“學”“教”一體。設備是依據國家人力資源與社會保障部《技工院校工學結合課程教學改革試點工作方案》設計，圍繞典型工作任務確定課程目標，選擇課程內容，制定專業教學計劃，根據國家職業標準中相關內容，將機電工學結合中有關“電氣維修技術”、“電力拖動技術”及“照明控制技術”通過工作任務的訓練有機結合在一起，實現將典型工作任務量化為多各子任務，循序漸進的貫徹以任務引領、項目驅動、模塊化教學的新理念，遵循教學規律，利用多媒體教學、網絡教學及情景化教學的先進手段，將復雜的知識點簡單化，深奧的理論點明晰化，貼近實際的企業工作內容與流程，將實訓車間與企業、實訓老師與企業職員、實訓內容與工作任務真正融合為一，達到工學結合教學目的。
2、設備采用國際慣用的萬能網孔板6邊桌設計，自由組合的新思路，學員可根據實訓項目的要求組合成相應的實訓電路，完成電力拖動線路、照明線路接線工藝的實訓，達到“教”、“培”、“考”目的，設備組合簡單使用方便布局科學整齊美觀，擴展升級容易。同時采用了彩色蝕刻新工藝、鋼制噴塑新工藝等先進工藝。適用于職業院校、技工學校等用于電工基本技能的實訓考核。

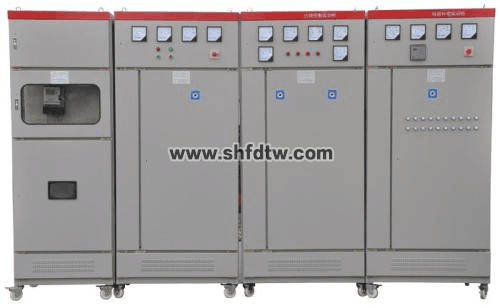

TW-DDS12低壓配電操作實訓室設備
該實訓裝置主要由計量柜、進線柜、補償柜及出線柜四部分組成。電力變壓器：50KVA 1臺，計量控制實訓柜：600×600×2300mm 1臺；進線控制實訓柜：800×600×2300mm 1臺 ；電容補償實訓柜：800×600×2300mm 1臺；出線控制實訓柜：800×600×2300mm 1臺，三相異步電機1.1KW 380V 1臺 ；實訓指導書1份；工程材料1套。電力變壓器 S9-50KVA；50KVA；戶外式. 環境溫度:上限+40℃,下限-25℃海拔高度:≤1000m. 空氣相對溫度:≤90％(+25℃)；計量控制實訓柜 配置有互感器、電能表、電壓電流表等，作為總電能的計量。進線控制實訓柜，配置有萬能式斷路器、互感器、電壓電流表，作為總電源的進線控制。學生能自行連接控制線路。電容補償實訓柜：配置有補償電容、交流接觸器、功率因數補償控制器、電壓電流表、功率因數表等，作為電源功率因數的補償。出線控制實訓柜：配置有自動空氣斷路器、互感器、電壓電流表等，作為電能的分組控制。學生能自行連接控制線路。

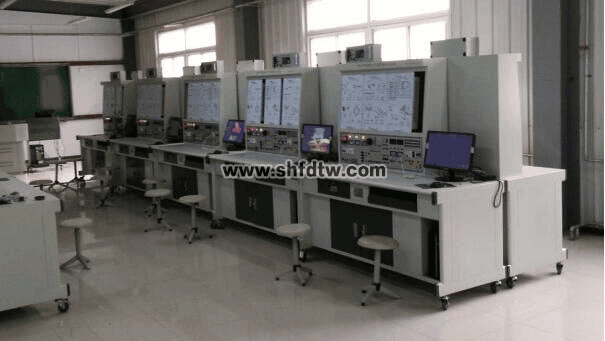

TW-DJY04單片機技術應用與實訓
1、PLC主機：輸入：24點 輸出16點(可選擇)2、輸出電壓：直流24V，電壓表指示4、利用應用軟件編程5、電源輸入：交流220V，50Hz
6、功能包括
1）交流電源輸入?yún)^(qū) PLC主機 、編程電纜
3）LED發光管、指示燈
4）輸出負載指示
5）輸入模擬開關（按鈕和開關）
6）LED數碼管 、蜂鳴器
7）直流穩壓電源5V1A，24V2A
8）PLC輸入 、輸出端口
6、PLC主機的輸入輸出端口均已引到面板上。輸入可以接模擬輸入開關、行程開關或光電開關等。輸出可以接面板上的指示燈、數碼管和繼電器、直流電機和蜂鳴器，還可以與演示裝置相連接，可應用實際的工業控制。
7、PLC主機采用國際知名品牌主機。
8、實驗臺本身帶有24V2A的電源。可以直接用于輸出負載或與演示裝置接口或與其它對應裝置相連。實驗桌：鋁木結構，采用特制模具制作的優質鋁合金做框架，鋁合金表面經氧化處理，經久耐用，美觀大方，桌面為防火、防水、耐磨高密度板，桌子下部配置儲存柜及電腦主機柜。

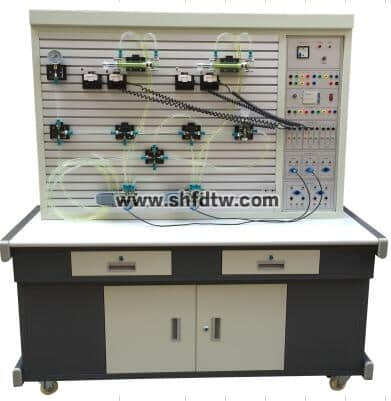

TW-QDP05氣動PLC控制教學實驗臺
1、氣動傳動與PLC實訓裝置主要由實訓桌及實訓臺、氣動元件和電氣控制器件、可編程控制器（PLC）等組件組成。
2、實訓桌、實訓臺為鐵質雙層亞光密紋噴塑結構，實訓桌柜內存放氣動元
件等。
3、各個氣動元件成獨立模塊，且裝有帶彈性插腳底板，可方便、隨意地將
元件安放在實訓面板（面板帶“T”溝槽形式的鋁合金型材結構）上。回
路搭接采用快換接頭，布局靈活，拆接方便快捷。
4、采用靜音空壓機，為實訓室提供一個較好的實訓環境。
5、實訓氣源壓力低，系統額定壓力為0.7 Mpa，電氣控制采用低電壓直流
24V電源；實訓氣路、控制電路安全可靠，設有手控、氣控、電控、組
態軟件等控制功能。
6、實訓控制單元可以采用獨立的繼電器控制單元進行電氣控制，也可以采用PLC控制，通過比較，突出PLC可編序控制的優越性和先進性，加深對PLC編程器的了解與掌握。
7、該裝置集各種真實的氣動元件，傳統繼電器控制、先進的PLC自動控制與PLC編程及MGGS組態監控技術于一體，功能強大，適應范圍廣。

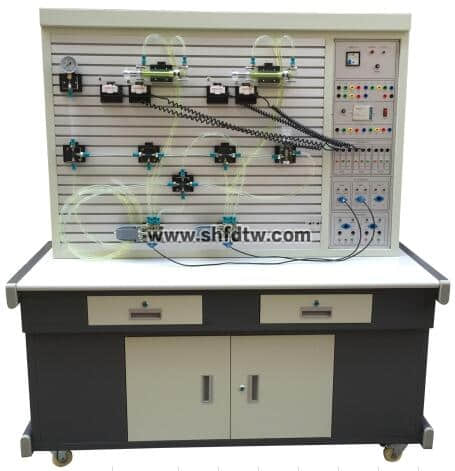

TW-YQP02雙面透明液壓氣動PLC控制教學實驗臺
實驗臺由實驗臺架、工作泵站、氣動元件、電氣控制單元等幾部分組成。
1.實驗臺架：實驗臺架由鐵制主體、鋁合金操作面板等構成
工作臺尺寸：長×寬×高＝1500mm×650mm×1850mm (與透明液壓共一主體)
2.工作泵站：靜音泵
氣泵輸入電壓：AC 220V/50Hz
電機功率：550W
額定輸出壓力：1.0Mpa
氣泵容積：20L
工作噪聲：< 40分貝
3.氣動元件：
氣動元件均配有過渡底板，可方便、隨意地將元件安放在實驗面板（面板帶“Ｔ”溝槽形式的鋁合金型材結構）上?；芈反罱硬捎每鞊Q接頭，拆接方便快捷。
4.電氣控制單元：
I/O口20點，繼電器輸出形式，電源電壓：AC 220V/50Hz,控制電壓為DC24V，設有手動，自動，順序等控制功能。

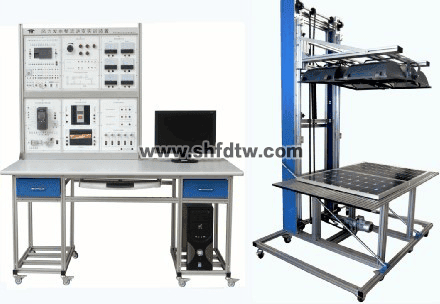

TWT-Z5太陽能光伏發電綜合實訓系統
技術參數
1、太陽能電池板
太陽能電池板采用陣列組裝形式，主要采用4塊（或更多）小型太陽能電池板組建，可實現太陽能電池板的并接方式和串接方式，進而提供大電流或大電壓的兩種太陽能電池板組網方式。
最大輸出功率：4*10W
開路電壓：21.24V（并聯），4*21.24V（串聯）
短路電流：4*0.75A（并聯），0.57A（串聯）
2、自動跟蹤單元
跟蹤方式：雙軸全自動跟蹤； 精度：±0.5°
水平回轉角度：360° ；俯仰角度：180°
控制器供電電源：DC 12V
電機供電電源：DC 12V
3、照度計
量程：0-225Lx、200-2250Lx、2000-22500Lx和20K-225KLx（225000Lx）自動切換量程。
4、含有電壓表、電流表、溫度表及濕度表
直流電壓表0-200V、直流電流表2A各兩只
交流電壓表0-500V、交流電流表5A各一只
溫度、濕度表:溫度測量范圍：-50℃-+70℃ 濕度測量范圍：20%-90%
5、蓄電池容量7.2Ah、電壓12V
6、環境監測模塊技術指標
含有照度計、溫度表、濕度表，單片機時鐘系統，實現時間的顯示
7、10寸工控一體機，帶觸摸功能
