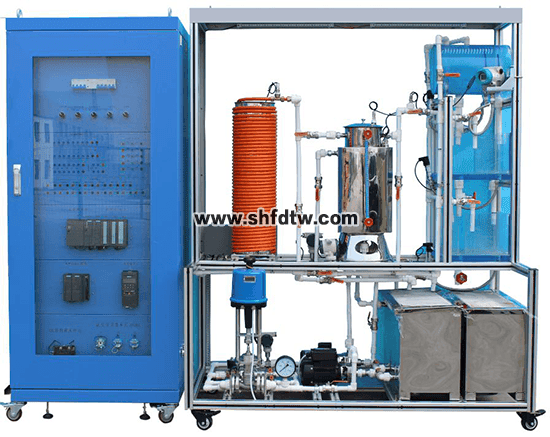

總線控制實驗系統 現場總線控制系統實驗裝置 現場總線過程控制系統實驗裝置

現場總線控制實驗系統主要包括主站模塊、從站模塊、網絡部件、實驗平臺等，通過實驗項目，演示各類現場總線的組成結構、通信過程及控制方法，熟悉不同類別總線的網絡結構及應用方法。★可完成CAN總線、1553B總線、工業以太網總線、通用串行總線等相關實驗。通過本部分實驗系統，學員可完成發控系統典型工作流程搭建（包括數據采集、總線傳輸、執行處理等），搭建典型發控系統。

系統采用模塊化設計，主要外設部件可復用，執行元件、采集板卡可采用綜合設計，以方便組合。主要包括PROFIBUS總線實驗?zāi)K、工業以太網實驗?zāi)K、通用串行實驗?zāi)K、CAN總線實驗?zāi)K、1553B實驗?zāi)K等。為了貼近專業實際教學，讓學員更加形象理解總線知識，本系統將模擬一個發射筒裝置，通過各個不同的總線實現對模擬發射筒裝置的控制與檢測，讓學員理解各種總線的實現原理以及應用方法，系統基本設計結構如圖15所示。


圖15  總線實驗系統結構框圖

總線實驗?zāi)K具體配置

序號

名稱及型號

技術參數及功能

數量

備注

1

CPU模塊

CPU本體至少集成數字量14路輸入和10路繼電器輸出，并且配備集成2路模擬量輸入，擁有profinet接口，可用于編程、HMI以及PLC間的數據通信。

1套

具體型號后期協商決定

2

與PLC配套

配置PROFIBUS-DP主站通訊模塊，用于組建PROFIBUS-DP現場總線網絡

1套

具體型號后期協商

3

與PLC配套

PLC主機配置 AS-Interfice總線模塊和耦合模塊，用于與設備層器件組件AS-I設備現場總線

1套

具體型號后期協商

4

與PLC配套

配置串口通信模塊，用于與設備RS485設備進行串口通信。

1套

具體型號后期協商

5

分布式 I/O

配置總線接口模塊，用于將模塊連接到PLC主機中，進行現場分布。采用PROFINET總線連接。擁有至少8通道DI，24VDC；8通道DO，DC24V；并配置底座和PN組件完整的分布式I/O模塊。

1套

具體型號后期協商

6

AS-I設備

配置現場設備層4DI設備，用于采集設備層的指令信號。配備3DO現場指示燈柱，能通過AS-Interface總線控制指示設備的工作狀態。

（1）AS-I數字量從站：K45,4DI

（2）AS-I信號燈柱：8WD44，3DO

（3）AS-I手持編址器：3RK1 904-2AB02

1套

具體型號后期協商

7

人機界面：與PLC適配

7寸寬屏TFT顯示屏，支持6.5萬色，擁有1個以太網接口（支持 RPOFINET）和USB接口，面板集成8個觸覺功能鍵，可在全集成自動化軟件中組態。

1套

具體型號后期協商

8

變頻器：與PLC適配

AC380 供電，0.55kw，擁有PROFIBUS-DP總線接口，需配置操作BOP-2操作面板?？捎糜赑ROFIBUS-DP總線系統，可在全集成自動化軟件中組態。

1套

具體型號后期協商

9

執行電機部分

標準三相交流電機，額定功率180W，功率匹配于變頻器。三相異步電動機需按國家標準設計制造，額定電壓為380V，額定頻率為50Hz。底座安裝配置橡膠地腳，防滑減震。

1套

具體型號后期協商

10

直流電桿機構

配置行程不小于300mm電桿（內置兩端的終端限位），電機額定電壓為DC24V，電桿運動范圍至少設置6個檢測傳感器，3個通過AS-I輸入模塊采集，3個通過PLC本體輸入端口采集；增設1測距傳感器用于檢測電桿的伸出位置，能夠?qū)⑽恢眯盘?hào)轉化為PLC本體模擬量采集的0-10V電壓信號，實現多種方式的位置控制。

1套

具體型號后期協商

11

指令器件

2個AC24V雙聯互鎖接觸器（控制直流推桿電機正反轉主電路通斷）、1個AC24V接觸器（控制變頻主電路通斷），1個輔助觸頭，1個熱繼電器（三相電機過載保護），8個指令輸入按鈕開關，8個指示燈，3個轉換開關，1個蜂鳴器。

1個具有RS485通信端口的顯示儀表，與PLC進行通用串口通訊。1個工業操縱桿，可以2向控制，各方向均有位置開關量信號，行程通過0-10V模擬量信號輸出，釋放控制能過自動返回到零位。

1套

具體型號后期協商
