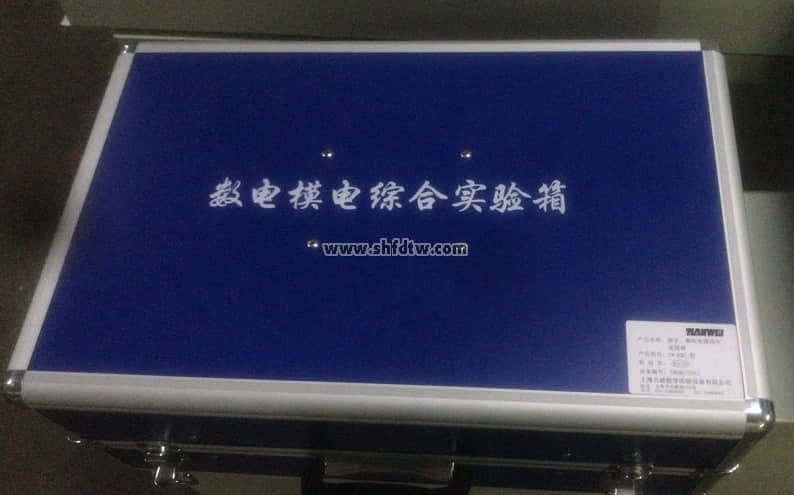

TW-X22型數模電綜合實驗箱
產品介紹：
TW-X22型模擬電路、數字電路綜合實驗箱，由鎖緊式插孔將引線引出，學生可按照各實驗項目自已動手搭建電路，有利于培養學生的思維能力及動手能力，也增強了實驗箱的適用性，設計豪華氣派。
您只要致電：021-55884001（袁經理）
我們可以解答 數模電綜合實驗箱 的相關疑問！
我們可以幫您推薦符合您要求的 模擬電路、數字電路綜合實驗箱/數模電綜合實驗箱 相關產品！
找不到所需產品？請點擊 產品導航頁
當前產品頁面地址：http://zo32.cn/productshow-38-2286-1.html
主機提供了多種信號源；正面印刷字符連線，反面按裝元器件，所有信號源頻率計等電路全部由CPLD芯片和雙面板構成，所有器件均選用優質產品，使整機的品質得到提高。由于元器件都裝于背面,從而能有效的降低和避免人為損壞的可能。
本機特點：使用方便,耐用，實驗項目靈活，可方便做數字模擬各類實驗。本學習機適用于高等院校及各類職業技術學校的電子技術類教學。
該實驗箱的實驗板正面采用進口波紋漆為底，印有原理圖及符號，裝有相應元器件，增加了學生的感性認識，需要測量及觀察的部分，裝有鎖緊式接插件，使用直觀、可靠，維修方便、簡捷，實驗電路采用單元電路方式設計，每個單元電路以基本電路為主，再連接不 同的元件為該電路參數或通過不同的單元電路組合,完成不同的實驗要求。該箱由一體形鉛合金型材制成，色澤造型高雅氣派,箱體牢固可靠,不變形，重量輕,絕緣安全性能好,開關箱蓋方便可靠， 外型美觀。
☆數字電路實驗?zāi)K：
（1）電源 ：交流輸入：220V±10% ，50HZ
直流輸出：±12V/200mA 、 5V/2A
（2）手動單脈沖電路2組：可同時輸出正負兩個脈沖，脈沖幅值為TTL電平。
（3）連續脈沖一組，輸出為TTL電平：
固定頻率脈沖源：1HZ、1KHZ、10KHZ、100KHZ、1MHZ；
（4）六位高精度數字頻率計 , 測量范圍：0-9.9999MHZ 誤差<1HZ（由CPLD芯片設計）
（5）邏輯電平的輸入與顯示：
A、八位獨立邏輯電平開關：可輸出“0”、“1”電平（為正邏輯）。
B、八位由紅色LED及驅動電路組成的邏輯電平顯示電路。
（6）數碼管顯示：
A、4位由八段LED數碼管組成的BCD碼譯碼顯示電路；
B、1位八段LED數碼管，引腳全部引出，用于數碼管實驗。
（7）時序發生器及啟?？刂齐娐?。
（8）8芯、14芯、16芯、20芯、28芯等圓孔插座21只，可滿足各種IC芯片
（9）各阻值電位器4只。
(10)常用規格電阻電容30只
☆模擬電路實驗?zāi)K：
①電源： 輸入：AC 220V±10%，50HZ
輸出：※DC：- 5V～-12V可調， I≥0.2A
※DC：＋5V～＋27V可調，DC I≥0.2A
※DC：±12V，+5V，DC I≥0.2A
以上各路輸出均有過流保護，自動恢復功能
※AC V:7.5V×2；AC I≥0.15A
②可調直流信號源：
雙路-0.5V～＋0.5V；－5V～＋5V兩檔連續可調。
③低頻信號源:2HZ-20KHZ 0-10V(新增)
分別可輸出方波、三角波、正弦波三種波形
④數字式頻率計和直流電壓表(A9有;A6無)
⑤分立元件電路
整流、濾波和穩壓電路；單級放大電路；兩級阻容耦容放大電
路；負反饋放大電路；射極跟隨器；差動放大電路；互補對稱
功放電路；電位器組；電阻、電容和二三極管、揚效應管、可
控硅等組成。
⑥集成模擬電路
兩個獨立的運算放大器(741)；集成功放(LM386)
*可根據需要選配面包板擴展區域。
☆數字電路實驗項目
1．TTL集成邏輯門的參數測試與使用
2．CMOS集成邏輯門的測試
3．門電路的邏輯功能實驗
4．常用組合邏輯功能器件的測試
5．半加器、全加器及邏輯運算實驗
6、七人表決電路及血型檢測電路
7、RS觸發器的功能測試
8、JK、D觸發器邏輯功能及主要參數測試
9、三態輸出出發器及鎖存器
10、異步二進制計數器實驗
11、同步二進制計數器實驗
12、移位寄存器的功能測試
13、計數、譯碼、顯示電路實驗
14、555集成電路及應用
15、波形產生及單穩態觸發器
16、序列檢測器的設計
17、D/A數模轉換器
18、A/D模數轉換器
19、可人工干預的交通燈控制器
20、數字電子鐘設計
21、數字頻率計
22、汽車尾燈控制實驗
模擬電路實驗項目：
1.、單級放大電路
2.、兩級放大電路
3.、負反饋放大電路
4.、射極跟隨器
5.、差動放大電路
6.、比例求和運算電路
7.、積分與微分電路
8.、波形發生電路
9.、有源濾波器
10.、電壓比較器
11.、IC電路RC正弦波振蕩器
12.、集成功率放大器
13.、整流濾波與并聯穩壓電路
14、.串聯穩壓電路
15.、集成穩壓器
16.、RC正弦波振蕩器
17.、LC振蕩器及選頻放大器]
18.、電流/電壓轉換電路
19.、電壓/頻率轉換電路
20.、互補對稱功率放大器
21.、波形變換電路
22.、揚效應管實驗(新增)
23.、可控硅實驗電路(新增)
