TW-X69 EDA高級實驗開發平臺

TW-X69 CycloneIII高級實驗開發平臺是一款基于Altera公司新的CycloneIII 系列 FPGA的高端實驗開發平臺。獨有的GUI人機操作界面、采用系統底板+核心板+2塊擴展板的靈活設計，并配備有20多種傳感器和擴展模塊供選擇。

您只要致電：021-55884001（袁經理）

我們可以解答 EDA高級實驗開發平臺 的相關疑問！

我們可以幫您推薦符合您要求的 EDA高級實驗開發平臺,EDA實驗教育裝置,EDA教學模擬系統 相關產品！

找不到所需產品？請點擊 產品導航頁

當前產品頁面地址：http://zo32.cn/productshow-38-2706-1.html

一、開發平臺特性

1、GUI軟件操作界面

獨家采用GUI人機操作界面，開機可顯示溫度、時間和設備信息等。整合開發平臺上的硬件資源，點擊子菜單中相關實驗，液晶屏可與開發平臺同步運行，提高學生動手興趣和積極性，通過對設備各模塊的檢測和實驗的演示，方便老師培訓和設備檢修。

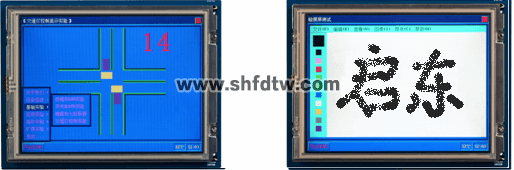

交通燈實驗界面                                繪圖及色彩填充界面

2、模塊化的靈活設計

開發平臺采用系統底板+核心板+擴展板的設計方法，通過選擇不同的核心

板和擴展板構成不同功能的開發平臺。能最大限度的滿足用戶的性能需求。模塊化的設計能使用戶對系統設計有清晰的認識。

二、開發平臺硬件資源

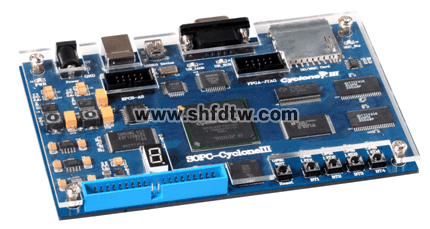

1、核心板硬件資源

1）采用阻抗控制的 12 層 高精度PCB 板，確保板上信號頻率至少 200MHz;

2）采用Cyclone III EP3C40F780C8（可選CycloneIII EP3C80、EP3C120，可選C7 C6速度等級）；

3）配置器件EPCS16，結合千兆網絡支持特有的遠程系統升級功能（Remote System Upgrade）;

4）標配64M DDR2內存，最高運行頻率166.667MHZ(選C6速度等級為200MHZ);

5）1MB（256K×32）SRAM ;

6）8MB NOR Flash ROM;

7）64MB NAND Flash ROM;

8）板載USB-Blaster Rev.C;

9）Mini USB2.0設備接口;

10）RS232標準串口;

11）高速SD卡接口;

12）板載50MHz系統時鐘;

13）4個用戶自定義LED;

14）4個用戶自定義按鍵;

15）1個七段靜態碼管;

16）1個復位按鍵;

17）1個擴展接口;

18）AS編程接口和JTAG調試接口;

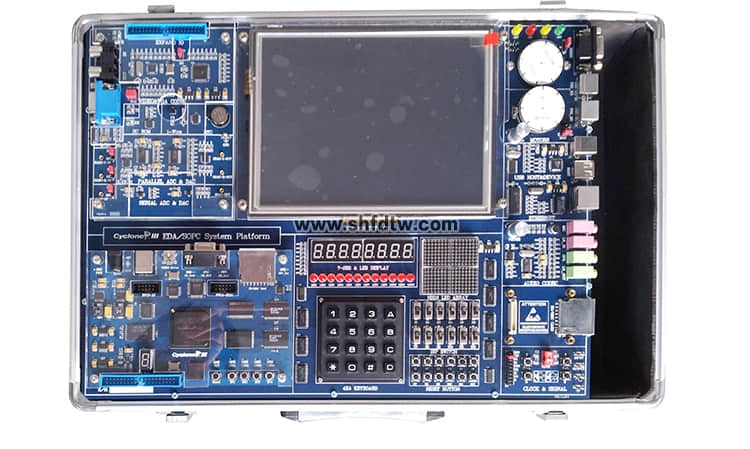

2、系統底板硬件資源

1）支持CycloneII、CycloneIII系列核心板;

2）800×600超大分辨率真彩色液晶顯示屏和4線電阻觸摸屏;

3）1個4相步進電機;

4）1個速度可調、可測直流電機;

5）1個標準串行接口;

6）2個PS2接口;

7）1個USB Device設備接口;

8）1個USB Host主機接口;

9）1個以太網卡接口;

10）1個16×16點陣;

11）個4×4鍵盤陣列;

12）8位動態七段碼管顯示;

13）12個用戶自定義LED;

14）12個用戶自定義開關輸入;

15）12個用戶自定義按鍵輸入;

16）1個SD卡接口;

17）板載液晶驅動模塊;

18）觸摸屏控制器;

19）2個擴展接口;

20）1個數字時鐘源，提供等多個時鐘;

21）音頻Codec：1個音源輸入口，1個Mic輸入口，1個音源輸出口和1個耳機接口;

22）1個模擬信號源，提供頻率、幅度可調的正弦波、方波、三角波和鋸齒波

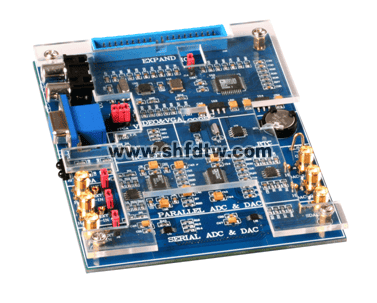

3、擴展接口板1硬件資源(可以選配)：

1）10位雙通道并行AD模塊采樣頻率20MSPS;

2）10位雙通道并行DA模塊采樣頻率40MSPS;

3）12位高速串行DA模塊采樣頻率30MSPS;

4）12位高速串行DA模塊;

5）1個視頻編、解碼模塊;

6）1個真彩VGA模塊;

7）1個紅外接收發送模塊;

8）1個實時時鐘RTC模塊;

9）1個IICEEPROM模塊;

10）1個數字溫度傳感器模塊;

11）1個高速擴展模塊;

12）6個高速信號測量通道

三、示例實驗

1、EDA實驗與電子設計競賽實驗內容

1）簡單的QUARTUSII實例設計

2）可控脈沖發生器的設計

3）基于VHDL格雷碼編碼器的設計

4）基本觸發器的設計

5）含異步清零和同步使能的加法計數器

6）矩陣鍵盤顯示電路的設計

7）八位七段數碼管動態顯示電路的設計

8）16*16點陣顯示實驗

9）數控分頻器的設計

10）直流電機的測速實驗

11）圖形和VHDL混合輸入的電路設計

12）步進電機驅動控制

13）步長可變的加減計數器的設計

14）PS2接口鍵盤顯示實驗

15）四位并行乘法器的設計

16）VGA彩條信號發生器的設計

17）設計四位全加器

18）用VHDL設計七人表決器

19）用VHDL設計四人搶答器

20）序列檢測器的設計

21）正負脈寬調制信號發生器設計

22）偽隨機數發生器的設計

23）數字頻率計的設計

24）八位數據鎖存器的設計

25）多功能數字鐘的設計

26）最高優先編碼器的設計

27）數字秒表的設計

28）解復用器的設計

29）出租車計費器的設計

30）帶同步復位的狀態機的設計

31）基于VHDL數碼鎖的設計

32）嵌入式邏輯分析儀的使用

33）PS2鼠標編碼設計

34）SPI串口內核的實現

35）SPI串行AD/DA轉換器的設計

36）DDS信號發生器的設計

2、NIOSII32位處理器示例實驗

1）最簡單NIOSII系統設計

2）建立帶外部SRAM的NIOSII系統設計

3）Nor Flash編程實驗

4）PIO外部中斷按鍵開關實驗

5）PIO輸入-開關信號的讀取實驗

6）基于Timer IP核的定時器的設計

7）矩陣鍵盤與數碼管顯示實驗

8）高速AD和高速DA實驗

9）UART串口通迅實驗

10）基于IIC的EEPROM讀寫實驗

11）1-WIRE數字溫度計的設計

12）串行AD/DA轉換實驗

13）Nand flash讀寫操作實驗

14）彩色LCD液晶顯示實驗

15）觸摸屏控制實驗

16）RTC實時時鐘實驗

17）讀SD卡實驗

18）音頻Code實驗

19）USB枚舉實驗

20）USB枚舉實驗

21）PS/2鍵盤顯示實驗

22）PS/2鼠標控制實驗

23）IRDA紅外通信實驗

24）VIDEO視頻實驗

3、DSP Builder  設計應用示例實驗

1、從DSP Builder到HDL——基于DSP Builder的信號發生器

2、從DSP Builder到SOPC Builder——軟件控制的Chirp信號發生器

3、IP核在DSP Builder下的使用——以FFT核為例

4、綜合開發實驗

1、網絡WEB控制實驗

2、點陣顯示屏的設計

3、USB2.0通信實驗（含上位機的設計）

4、DDRII RAM讀寫實驗

5、直流電機閉環調速的設計

6、USB接口文本閱讀器的設計

7、簡易數字示波器設計

8、簡易頻譜分析儀設計

9、基于UART串口通信液晶顯示實驗

10、基于UART串口通信BMP顯示實 驗

11、FAT32文件系統讀SD卡實驗

12、FAT32文件系統寫SD卡實驗

13、FAT32文件系統讀寫實驗-拼音輸入法的設計

14、彩色液晶原理與繪圖應用實驗

15、基于NIOSII貪食蛇游戲設計實驗

16、基于NIOSII計算器設計實驗

17、在niosII上運行uC/OS系統

18、在niosII上運行uClinux系統

19、基于MP3媒體播放器的設計（MP3擴展板）

20、基于RFID無線射頻設計（RFID擴展板）

21、Zigbee無線傳感網絡的設計（Zigbee板）

四、產品配置
