TW-CK23  溫度壓力過程控制實驗裝置

一、系統組成

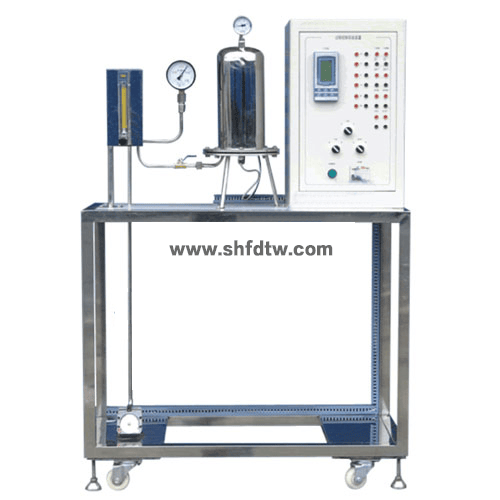

該實驗裝置包括微型氣泵和不銹鋼空氣罐組成。其中不銹鋼常壓空氣罐里面有電加熱器裝置，并配有壓力檢測裝置和溫度檢測裝置。微型氣泵與變頻器組成壓力控制系統。電加熱器裝置與可控硅調壓模塊組成溫度控制系統。

企業信息

1、控制對象

常壓空氣罐

2、系統動力設備

微型壓縮氣泵

電加熱器

3、檢測傳感器

壓力傳感變送器

溫度傳感變送器

轉子流量計

4、執行機構

單相調壓模塊：用于調節加熱器功率，以控制空氣罐內溫度。

變頻器：通過調節壓縮氣泵的轉速以控制氣泵流量的大小。

5、控制系統

帶遠程485通訊的數據采集與控制的A/D與D/A轉換模塊；

智能儀表控制器：AI818控制儀表或C1000無紙紀錄調節儀；

西門子可編程邏輯控制器(S7-200等)

6、軟件系統

DDC系統實驗軟件

儀表系統實驗軟件

PLC系統實驗軟件

MCGS5.5監控與組態軟件

7、設備其他指標

供電電源：交流電，單相三線220V

*大功耗：1.0KW

設備尺寸：1450×600×1500

二、實驗項目

基于上述實驗裝置可完成以下常規控制實驗（其中閉環控制實驗均包括設定值跟蹤實驗與抗干擾實驗），具體包括：

1、過程控制系統組成認識實驗

過程控制系統的組成、硬件認識與信號連接操作

智能儀表的操作與參數設定

傳感變送器的校正(零點遷移與量程調整)

變頻調速氣泵的特性測試

2、溫度控制系列實驗

溫度對象的特性測試

空氣罐內溫度的PID回路控制

空氣罐內溫度的模糊控制

空氣罐內溫度的超弛控制

3、壓力控制系列實驗

壓力對象的特性測試

空氣罐內壓力的PID回路控制

空氣罐內壓力的模糊控制
