TWLY-79綜合布線實訓方案

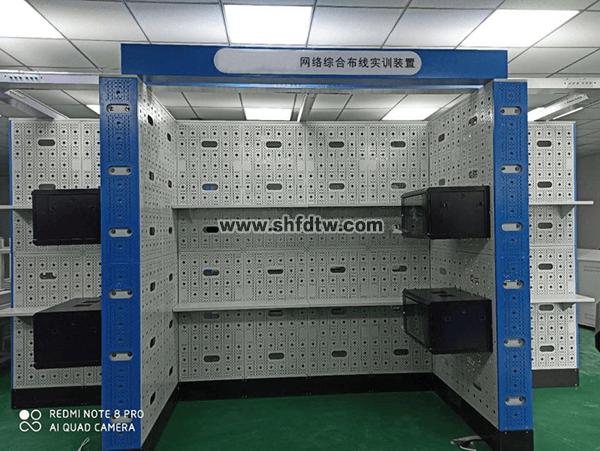

全鋼結構的綜合布線實訓墻

一、產品技術規格

外形尺寸：標準模塊化仿真墻體，才用全鋼結構，可以組成各種結構，單組模塊長1200mm×240mm×2600mm。

產品重量：500KG

產品組成：鋼制墻體、6U墻柜、住宅信息箱、開放式橋架、電源系統

實訓規模：每個實訓墻面滿足4-6名學生同時實訓，每兩個墻面形成1個模塊L型區域，8個模塊滿足8組學生32-48人同時或者交叉進行綜合布線7個子系統工程實訓

實訓項目：全鋼結構大型模擬建筑物（群）仿真實訓設備，按照1：10比例全仿真模擬一棟三層大樓內部結構，實現綜合布線七大子系統實訓環境。可按實驗室境自由搭建?？梢酝瑫r進行8個工作區、水平、垂直、設備間、進線間、建筑群等綜合布線七個子系統布線實訓?？梢赃M行住宅信息箱的安裝實訓，包括墻面明裝，墻體中嵌入式安裝等，能夠擴展為視頻監控系統、消防報警、安防報警、智能家居、智能化工業監控等系統實訓平臺。

安裝布局：等多種外形方式，根據教學需要和實訓室大小進行自由搭建和組合。

您只要致電：021-55884001（袁經理）

我們可以解答 綜合布線實訓方案全鋼結構的綜合布線實訓墻 的相關疑問！

我們可以幫您推薦符合您要求的 綜合布線實訓方案 全鋼結構綜合布線實訓裝置仿真墻 綜合布線多功能實訓墻 相關產品！

找不到所需產品？請點擊 產品導航頁

當前產品頁面地址：http://zo32.cn/productshow-97-2942-1.html

二、產品特點

1）裝置采用全鋼結構，模擬一棟建筑樓宇內部真實環境，除可進行綜合布線工程技能實訓外，也適合于智能樓宇安防監控實訓使用。采用2.0mm優質冷軋鋼板，內置各種網絡設備、插座、線槽、機柜等安裝孔，保證20000次無塵重復操作；仿真墻內部采用高強度龍骨支架支撐，所有鋼板通過高強度鉚釘固定在龍骨支架上，墻面平整無任何凹槽，模塊化組合安裝，裝置可全封閉，也可根據教學需求，實訓裝置背部全開放，學生可以直觀看到墻體的內部，可在墻體內部根據教學需要，進行各種路由暗管安裝?？梢暶娣e為≥6.24平方米。安全可靠，無塵化操作。如：8模塊裝置可同時或者交叉模擬網絡綜合布線工程的8個工作區、8個設備間、8個垂直、8個水平、8個管理等子系統實訓。模塊化設計，能按教室尺寸合理布局，適合任意樓層安裝。

2）裝置專門為網絡布線及應用工程技術課程實訓設計，墻面由多塊長1200mm，寬600mm，厚2.0mm冷軋鋼板制造而成，表面噴塑處理。背部嵌入M6螺孔≥72個，分為12排，每排6個，螺孔間距≥100mm。適合用M6螺絲快速安裝網絡機柜、線槽和線管等設備與器材。預設M6高硬度螺孔、Φ6.5通孔、每張墻面預留大量Φ5X20mm條孔，孔距25mm，其中橫向排列孔24排≥248個，縱向排列10列≥436個，適合用M5、M4、M3螺絲安裝和固定信息技術類、物聯網類、網絡安防系統安裝與維護類、電工電子類的設備和器材。墻面預留Φ25穿線孔≥60個，分為11排六列，適合Φ20、Φ16等PVC或波紋管穿越布線。墻面預留Φ60X150手孔≥3個，分為3排，手臂能夠輕松穿過，適合實訓在背面安裝螺母，也適合穿越安裝100X50mm弱電橋架操作。

3）每個實訓角區域安裝有樓層模擬板+支架2套，模擬三層建筑結構，每個角型區域配套2-3套，8個角共計16-24套6U實訓機柜，冷軋鋼板，堅固耐用，機柜五面設有16個Φ25進出線孔，鋼化玻璃門。

4）每個角區域配套住宅信息箱1套，長320毫米，寬160毫米，高240毫米，全鋼結構，包含9英寸1U 6口超五類非屏蔽配線架2個、9英寸1U 8口SC 光纖配線架1個、9英寸1U 1進四出閉路電視配線架1個。裝置可搭建各種網絡永久鏈路、信道鏈路平臺，能夠擴展為監控系統、報警、智能樓宇系統實訓平臺。

三、實訓功能

1）能夠模擬進行多種綜合布線路由設計和實訓操作

2）能夠進行各種線管、線槽的明裝或者暗裝方式的安裝布線實訓

3）能夠模擬三層樓宇結構、結合配套機柜，可模擬綜合布線系統七大子系統真實工程環境

4）結合易訓其它實訓設備，能夠模擬各類雙絞線、室內外光纖敷設、鏈路、端接測試實訓

5）具有綜合布線垂直系統、水平子系統、工作區子系統、設備間子系統等內容的展示功能

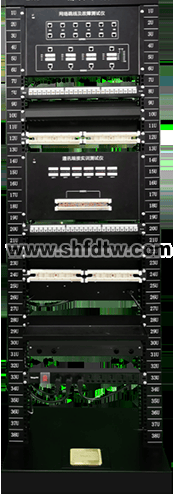

綜合布線故障檢測與維護實訓裝置

一、技術規格：

外型尺寸:長600mm,寬530mm,高1800mm

電壓/功率:交流220V/50W

配套設備:6U網絡壓接線實驗儀1臺、6U網絡跳線檢測及故障演示儀1臺、3U光纖故障模擬箱1臺、6U光纖配線端接實驗儀1臺、網絡理線環2個、8口PDU電源插座1個、100回110型通信跳線架2臺、24口網絡配線架2臺、24口光纖配線架1臺、零件/工具盒1個、電源地插1套。

二、產品特點

1）裝置選用19英寸開放式落地型機架，外形尺寸：長0.6米，寬0.53米，高1.8米。機架下部有4個地腳螺絲固定，保證設備牢固，能夠承受實訓打線沖擊力。

2）6U機架式帶彩色LED色塊顯示功能的網絡壓接線實訓測試儀（彩色LED色塊顯示燈，共96個）1臺，每芯線端接對應彩色LED發光塊，直觀持續顯示端接連接狀況和線序，分48組共有96個發光色塊，同時顯示6根雙絞線全部端接情況，直觀判斷通信網絡雙絞線的跨接、反接、短路、斷路等故障。測試結果以WIFI無線信號或者RS485傳輸至教師計算機管理端軟件中。

3）彩色LED顯示功能的網絡跳線檢測及故障演示儀1臺，對應彩色LED發光塊顯示RJ45接頭兩端壓接線端接的連接狀況和線序。每根跳線對應8組16個彩色LED發光色塊，直觀持續顯示連接狀況和線序，分為32組共有64個發光色塊燈，并設有線纜類型、組別、故障類型提示燈，可快速同時檢測出4根跳線壓接情況。故障模擬演示功能，設置6組（正確、反接、跨接、斷路、交叉、短路）常見網絡布線正確與故障類型。測試結果以WIFI無線信號或者RS485傳輸至教師計算機管理端軟件中。

4）3U光纖故障模擬箱1臺，裝有SC-SC、LC-LC適配器，模擬光纖的交叉、開路等故障。

5）6U光纖配線端接實驗儀1臺，8路多種光纖跳線和鏈路同時測試功能，配置的LED指示燈具有持續和間斷閃爍兩種顯示功能，直觀測試各種光纖跳線和復雜光纖鏈路通斷。測試結果以WIFI無線信號或者RS485傳輸至教師計算機管理端軟件中。

四、實訓功能

1）能夠進行網絡雙絞線配線和端接實訓，每臺設備每次端接6根雙絞線兩端，每根雙絞線兩端各端接線8次，每次實訓每人端接線實訓共計96次。

2）可制作和測量4根網絡跳線，測試儀設有對應指示燈組，自動同時顯示出4根網絡跳線線序及類別（屏蔽/非屏蔽、幾類線、幾芯線），壓接是否正確，執行標準（568A或568B），故障類型等結果。

3）能夠進行25對大對數電纜的端接原理和技能實訓。設備必須能夠進行大對數電纜配線和端接實訓，每臺設備每次端接大對數電纜的兩端，每次實訓每人端接線100次。每芯線端接有對應的指示燈直觀和持續顯示端接連接狀況和線序，共有100個指示燈分50組，同時顯示大對數電纜的全部端接情況，能夠直觀判斷大對數電纜的跨接、反接、短路、斷路等故障

4）能夠8路多種光纖跳線和鏈路同時測試功能。

5）開放式機架的立柱具有橋架布線實訓功能和安裝網絡插座功能。

6）設備兩側立柱預設20個Φ25穿線孔，能夠?qū)崿F(xiàn)PVC管/鋼管暗埋穿線模擬實訓功能。

7）與網絡配線架、通訊跳線架組合進行多種端接實訓，仿真機柜內配線端接實訓。

8）具有實訓考核評定功能，設備內置WIFI無線信號或者RS485傳輸模塊，教師可通過上位機考核系統，實時監測多組學生實訓情況，同時支持各類技能大賽現場實施評判、管理、打印功能。

全光網配線端接實訓裝置

一、技術規格：

外型尺寸:長600mm,寬530mm,高1800mm

電壓/功率:交流220V/50W

配套設備:6U光纖配線端接實驗儀1臺、網絡理線環2個、8口PDU電源插座1個、12口SC+12口ST組合式光纖配線架2臺、48口SC光纖配線箱1臺、光纖信息插座4個、機架式數碼播放器1臺、零件/工具盒1個、電源地插1套。

二、產品特點

1）裝置選用19英寸開放式落地型機架，外形尺寸：長0.6米，寬0.53米，高1.8米。機架下部有4個地腳螺絲固定，保證設備牢固，能夠承受實訓打線沖擊力。

2）6U光纖配線端接實驗儀1臺，8路多種光纖跳線和鏈路同時測試功能，配置的LED指示燈具有持續和間斷閃爍兩種顯示功能，直觀測試各種光纖跳線和復雜光纖鏈路通斷。測試結果以WIFI無線信號或者RS485傳輸至教師計算機管理端軟件中。

3）配置48口光纖配線箱(ODF)、12口SC+12口ST組合式光纖配線架、多種光纖信息插座，能夠同時搭建多路多種復雜光纖鏈路，進行光纖熔接和冷接實訓，光纖通信工程施工安裝與測試實訓。

4）配置了常用工程器材，包括組合式光纖配線架，48口光纖配線箱，SC、ST、FC、LC等多種光纖耦合器，多種光纖信息插座等專業器件，達到理論教學與工程相結合的良好效果。

5)本實訓設備滿足世界技能大賽及全國職業院校技能大賽“網絡布線”賽項競賽要求。

三、實訓功能

1）裝置可進行光纜配線和熔接實訓、光纖性能測試實訓

2）兩個光纖配線架之間相互連接進行熔接操作實訓，也能與其它光纖配線架相互連接進行熔接操作實訓，既能安裝室外光纜，也能安裝室內光纜

3）能夠進行光纖、光纜識別實訓，光纖熔接工具識別實訓，光纖接續操作實訓，光纖端子與光配線架和機柜拆裝實訓，盤纖操作實訓

4）光纖跳線連接操作實訓，多模光纖性能測試實訓，單模光纖性能測試實訓

5）開放式機架立柱具有橋架布線實訓功能和安裝網絡插座功能

6）設備兩側立柱預設20個Φ25穿線孔，能夠?qū)崿F(xiàn)PVC管/鋼管暗埋穿線模擬實訓功能

7）具有實訓考核評定功能，設備內置WIFI無線信號或者RS485傳輸模塊，教師可通過上位機考核系統，實時監測多組學生實訓情況，同時支持各類技能大賽現場實施評判、管理、打印功能。

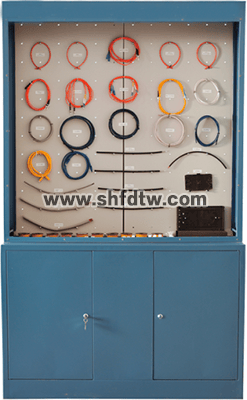

銅纜展示柜

參考圖片

一、產品特點

1）全鋼柜體，柜體上部為展柜，推拉式玻璃門，柜內裝有10mm×10mm中心間距38mm孔板一塊，專用掛鉤任意調整展示材料懸掛位置。下部儲物柜，對開門，內部放置多層隔板，用于存儲耗材。

2）全部展品配套標簽名稱，精明易辨，便于觀察學習。

3）配有照明系統，美觀節能。

4）可選配智能語音教學系統，教師可自行增刪錄制教學內容，互動教學，實訓完美結合。

二、技術參數

外形尺寸：1200mm×500mm×2000mm

電    源：單相三線～220V±10%  50Hz

工作環境：溫度-10～＋40℃  相對濕度＜85%（25℃） 海拔＜4000m

裝置容量：＜0.5KVA

重    量：80Kg

三、柜內展示材料

UTP5e雙絞線，UTP6類雙絞線，STP5e類雙絞線，STP6類雙絞線， UTP5e類跳線，UTP 6 類跳線，2芯電話線，4芯雙絞電話線，大對數線纜（25對），大對數線纜（50對），大對數線纜（100對），75?銅軸電纜（75-5），UTP5e類信息模塊，STP5e信息模塊，UTP 6 類信息模塊，STP 6 信息模塊，電話模塊，UTP 5e RJ45水晶頭，STP 5e RJ45水晶頭，UTP6 RJ45水晶頭3個，STP6類RJ45水晶頭；BNC接口75-5 3個，電話頭，地彈插座，單口，雙口，四口面板，底盒，標記環等。

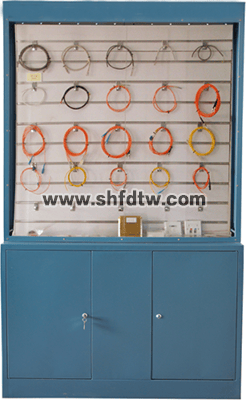

光纜展示柜

參考圖片

一、產品特點

1）全鋼柜體，柜體上部為展柜，推拉式玻璃門，柜內裝有10mm×10mm中心間距38mm孔板一塊，專用掛鉤任意調整展示材料懸掛位置。下部儲物柜，對開門，內部放置多層隔板，用于存儲耗材。

2）全部展品配套標簽名稱，精明易辨，便于觀察學習。

3）配有照明系統，美觀節能。

4）可選配智能語音教學系統，教師可自行增刪錄制教學內容，互動教學，實訓完美結合。

二、技術參數

外形尺寸：1200mm×500mm×2000mm

電    源：單相三線～220V±10%  50Hz

工作環境：溫度-10～＋40℃  相對濕度＜85%（25℃） 海拔＜4000m

裝置容量：＜0.5KVA

重    量：80Kg

三、柜內展示材料

多模四芯（62.5/125）室外光纖，多模四芯（50/125）室外光纖，多模四芯（62.5/125）室內光纖，多模四芯（50/125）室內光纖，多模六芯（62.5/125）室外光纖，多模六芯（50/125）室外光纖，多模六芯（62.5/125）室內光纖，多模六芯（50/125）室內光纖；多模ST-SC光纖跳線，單模ST-SC光纖跳線，多模LC-SC光纖跳線，單模LC-ST光纖跳線，多模MT-RJ－ST光纖跳線，單模FC光纖跳線；ST、SC、FC、LC耦合器；光纖繞線盤，8口光纖盒等。

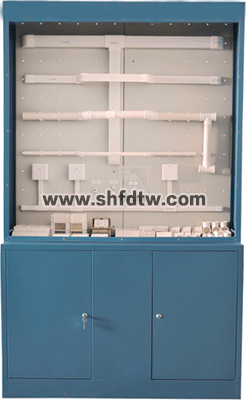

配件展示柜

參考圖片

一、產品特點

1）全鋼柜體，柜體上部為展柜，推拉式玻璃門，柜內裝有10mm×10mm中心間距38mm孔板一塊，專用掛鉤任意調整展示材料懸掛位置。下部儲物柜，對開門，內部放置多層隔板，用于存儲耗材。

2）全部展品配套標簽名稱，精明易辨，便于觀察學習。

3）配有照明系統，美觀節能。

4）可選配智能語音教學系統，教師可自行增刪錄制教學內容，互動教學，實訓完美結合。

二、技術參數

外形尺寸：1200mm×500mm×2000mm

電    源：單相三線～220V±10%  50Hz

工作環境：溫度-10～＋40℃  相對濕度＜85%（25℃） 海拔＜4000m

裝置容量：＜0.5KVA

重    量：80Kg

三、柜內展示材料

60PVC線槽/陰角/陽角/直角/堵頭/三通，40PVC線槽/陰角/陽角/直角/堵頭/三通，輔助材料，20PVC線槽/陰角/陽角/直角/堵頭/三通，Φ40PVC線管/彎頭/接頭/三通/管卡，Φ20PVC線管/彎頭/接頭/三通/管卡，各種塑料線扎，M6螺絲等。

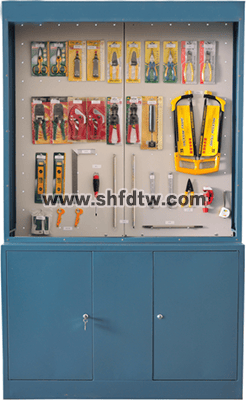

工具展示柜

參考圖片

一、產品特點

1）全鋼柜體，柜體上部為展柜，推拉式玻璃門，柜內裝有10mm×10mm中心間距38mm孔板一塊，專用掛鉤任意調整展示材料懸掛位置。下部儲物柜，對開門，內部放置多層隔板，用于存儲耗材。

2）全部展品配套標簽名稱，精明易辨，便于觀察學習。

3）配有照明系統，美觀節能。

4）可選配智能語音教學系統，教師可自行增刪錄制教學內容，互動教學，實訓完美結合。

二、技術參數

外形尺寸：1200mm×500mm×2000mm

電    源：單相三線～220V±10%  50Hz

工作環境：溫度-10～＋40℃  相對濕度＜85%（25℃） 海拔＜4000m

裝置容量：＜0.5KVA

重    量：80Kg

三、柜內展示材料

網絡施工常用工具展示柜材料包括：RJ45/RJ11組合鉗，簡易打線器，單口打線器，剝線鉗，手工鋸，鋼鋸條，活扳手，尖嘴鉗，螺絲刀，卷尺，彎管器，PVC管子割刀，水平尺，不銹鋼角尺，橫向開纜刀，米勒光纖鉗，開夫拉剪刀，光纜加強筋剪斷鉗，電纜鉗，電話模塊打線器，網絡通斷測試儀等。

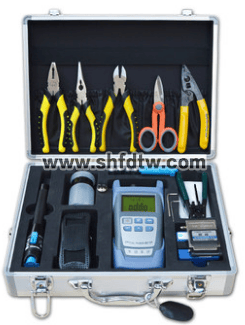

光纖冷接與測試工具箱

參考圖片

（1）光功率計 1 個，光纜測試用。

（2）紅光筆（5公里） 1 個，光源和光纜通斷測試用。

（3）皮線光纜開剝皮鉗 1 把，皮線光纜剝外皮專用工具。

（4）光纖切割刀 1 把，用于切割光纖。

（5）凱夫拉多用剪刀1把，剪斷室內光纜、皮線光纜用。

（6）光纖剝皮鉗 1 把，適用于剪剝光纖的各層保護套。

（7）酒精棉收容盒1個，用于收容廢棄光纖碎屑。

（8）光纖切割偏口鉗1把，用于切割光纖。

（9）老虎鉗1把，用于切割光纖加強筋。

（10）工具盒1個，收容冷接剩余雜物。

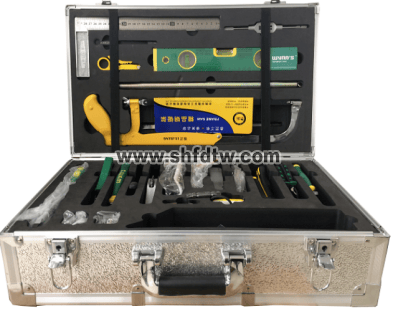

綜合布線工具箱

參考圖片

包含以下25項工具：

（1）網絡壓線鉗，RJ45口/RJ11口2把；

（2）網絡打線鉗（單口）2把；

（3）2米鋼卷尺-2把，測量長度；

（4）活絡扳手，150mm(6寸)2把；

（5）螺絲刀6*150十字頭，帶磁性2把；

（6）壁紙刀，裁割用2把；

（7）手持鋸弓和配套鋼鋸條1套；

（8）鋼鋸條5根；

（9）能手測試儀1個；

（10）9V電池1個；

（11）線管剪，PVC管裁斷用1把；

（12）老虎鉗，夾持物件1把；

（13）尖嘴鉗，清理5對連接塊用1把；

（14）歐式斜嘴鉗1把；

（15）剪刀1把；

（16）鑷子1把；

（17）不銹鋼角尺300mm 1把；

（18）條形水平尺230mm 1把；

（19）彎管器Φ20 1把；

（20）計算器1個；

（21）十字批頭2個；

（22）壓線鉗1把；

（23）五對打線刀1把；

（24）剝線器2把；

（25）開模工具箱。
