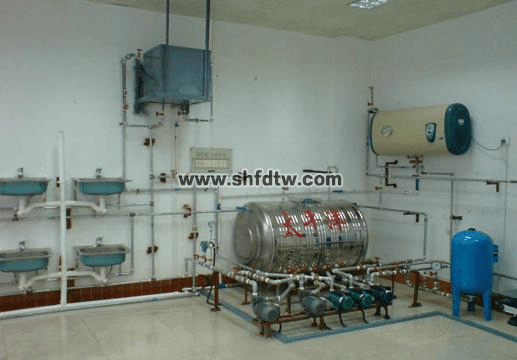

TWLY-108 管道安裝及控制實訓裝置

一、功能配置

1、用戶終端：不銹鋼水盤，冷、熱兩用水龍頭，模擬兩層各3個住戶用水終端

2、水池：不銹鋼制作，一路輸入四路輸出，向各系統提供恒定水源，設置有浮球開關和排氣孔，保證水池水位。

3、三相水泵：兩臺，為恒壓供水系統提供動力

4、單相水泵：三臺，分別為供熱/暖系統、氣壓供水系統和水泵水箱聯合供水系統提供動力

5、壓力變送器：檢測恒壓供水系統水管內當前壓力值，可檢測0～400KPa壓力

6、膜盒壓力表：檢測恒壓供水系統水管內當前壓力值，可檢測0～400KPa壓力

7、高位水箱：水泵水箱聯供水系統蓄水裝置，水泵水箱聯合供水實訓時向用戶終端提供水源，內設高、低水位開關實現水泵的自動啟停

8、氣壓水罐：氣壓供水系統蓄水裝置，氣壓供水系統實訓時向用戶終端提供壓力水源

9、高低壓力開關：檢測氣壓供水系統管道當前壓力，為水泵啟停提供信號

10、壓力表：檢測氣壓供水系統管道當前壓力，可檢測0-1MPa壓力

11、熱水器：為供熱/暖系統提供熱源，內置溫度檢測和控制電路

12、散熱片：鋼管與銅片制作，將熱水中的熱量傳遞到室內空氣

13、控制電柜：系統控制單元，包括DDC直接控制器、變頻器、交流接觸器以及相關控制、保護設備

14、組態軟件：配套組態王軟件及給排水系統組態監控程序，通過計算機對給排水系統進行在線監視與控制

15、計算機（用戶自配或代配）：安裝LonMaker3.2l軟件，安裝秘維護LON網絡，對系統進行在線監控

16、進水、排水管道：包括水管、手閥、單向閥以及各種配套設備

您只要致電：021-55884001（袁經理）

我們可以解答 管道安裝及控制實訓裝置 的相關疑問！

我們可以幫您推薦符合您要求的 給排水設備安裝與控制實訓裝置 管道安裝及控制實訓設備 給排水系統安裝實訓設備 相關產品！

找不到所需產品？請點擊 產品導航頁

當前產品頁面地址：http://zo32.cn/productshow-97-3034-1.html

二、實訓項目

1、給排水系統的認識

2、給排水系統的常用器件和系統組成

3、恒壓供水系統原理及工作流程

4、變頻恒壓供水系統操作實踐

5、氣壓供水系統原理及工作流程

6、氣壓供水系統操作實踐

7、水泵水箱聯合供水系統原理及工作流程

8、水泵水箱聯合供水系統操作實踐

9、供熱/暖系統工作原理及工作流程

10、供熱/暖系統操作實踐

11、給排水系統組態控制實踐

12、組態軟件組態監控界面設計實踐

13、DDC直接數字控制器的使用實踐

14、DDC直接數字控制器程序設計實踐
