TW-Z73平面及空間機構創意組合及測試分析實驗臺
一、產品概述
本實驗臺增加了計算機采集、數據處理等功能，采用工業鋁合金型材臺架，能完成平面機構和空間機構的組成原理、平面機構和空間機構的創新設計、機構系統方案的創新與設計、典型機構拼裝等實驗項目，另外學生還可自由搭建其他機構并進行測試分析。既可以培養學生的機構創意組合設計能力與數字化分析能力，還可培養學生的工程實踐能力。適合各院校《機械設計基礎》、《機械設計》、《機械原理》等課程的教學實驗需要。
您只要致電：021-55884001（袁經理）
我們可以解答 平面及空間機構創意組合及測試分析實驗臺 的相關疑問！
我們可以幫您推薦符合您要求的 平面及空間機構創意組合及測試分析實驗臺 平面機構創意組合實訓裝置 平面空間機構實驗臺 相關產品！
找不到所需產品？請點擊 產品導航頁
當前產品頁面地址：http://zo32.cn/productshow-88-3106-1.html
二、 配置及技術性能
1.實驗臺
主要由臺架、電機、皮帶、帶輪、齒輪、凸輪、槽輪、撥盤、構件及各種高副、低副、回轉副、移動副等組成，可組成多種機構運動模式。集平面機構設計、拼裝、測試及性能分析于一體，培養學生綜合設計、創新、工程實踐、分析問題和解決問題的能力。
2.輸入電源：?jiǎn)蜗嗳€ AC220V±10% 50Hz。
3.交流減速電機3臺：功率90W，減速比1:120，轉速范圍0～15r/min。
4.直線式齒輪減速電機1臺：功率90W，工作行程 L=500，輸出速度10mm/s。
5.帶測試功能的電源控制箱1個：內置交流減速電機調速器、智能儀表、數據傳輸功能，給電機提供可調電源和儀表顯示及數據處理傳輸?shù)取?/span>
(1)智能型轉速顯示儀1套：供電電源：AC/DC 100-250V；輸入信號頻率：0Hz-50kHz（占空比1:1時）；輸入信號：L≦2V、H≧4V、脈沖寬度≧20uS（50kCPS）；輸出相應時間：計數到達與繼電器輸出之間的時間≦6mS；通訊接口標準串口RS-232/485雙向接口。
(2)智能型角度顯示儀1套：采用LCD液晶顯示屏，2排數字顯示；供電電源：AC/DC 100-250V；輸入信號頻率：0Hz-50kHz（占空比1:1時）；輸入信號：L≦2V、H≧4V、脈沖寬度≧20uS（50kCPS）；輸出相應時間：計數到達與繼電器輸出之間的時間≦6mS；通訊接口標準串口RS-232/485雙向接口。
(3)智能直線位移儀顯示儀1套：輸入方式：mV信號、標準變送信號或頻率信號；測量精度：0.1%；采樣速度有慢速和快速兩種形式；通訊接口標準串口RS-232/485雙向接口、多機地址范圍0-99；電源220VAC或24DC可選。
6.電源控制箱2個：內置交流減速電機調速器，給電機提供可調電源。
7.直線電機控制箱1個：給直線式齒輪減速電機提供工作電源，控制直線電機的往復運動。
8.測試傳感器
(1)光電編碼器：脈沖數2500脈沖/轉 2個；
(2)直線位移傳感器：輸出電壓0～5V；行程200mm，1個。
9.皮帶傳動：皮帶輪 4個；皮帶 O型 2根。
10.工作臺架：采用單面4臺/套結構設計，結構緊湊、美觀大方。
11.實驗構件
部分構件長度及滑塊偏心距可進行調節，分析該參數改變對機構運動特性的影響。
12.計算機測試分析軟件
界面清晰、功能強大，具有機構的運動演示與參數設置、數據采集、測試分析、保存并打印實驗數據等功能?？蓽y(cè)量機構運動六項參數（位移、速度、加速度、角位移、角速度、角加速度）的實時變化曲線，各曲線坐標值可任意設置，并可做出以上參數的仿真曲線進行分析、比較。
13.配件1套：主要包含內六角扳手、小活動扳手、卷尺、小十字螺絲刀、皮帶、實驗指導書等。
14.零件存放盒1套：分類存放各種機械零部件；做實驗時，將零件存放盒放置在實驗桌上，根據實驗要求選擇對應的零件；實驗完畢后，可以將零件存放盒放入實驗桌的柜子內；便于學生實驗操作和教師對實驗設備的管理。
三、 實驗項目

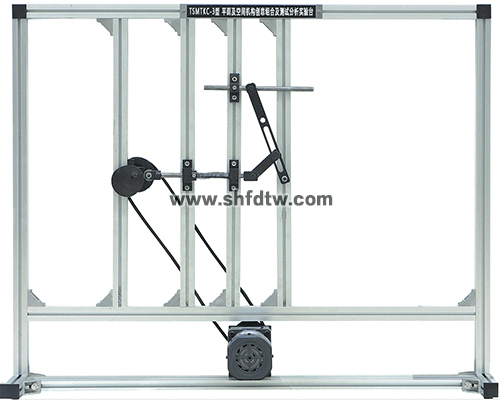

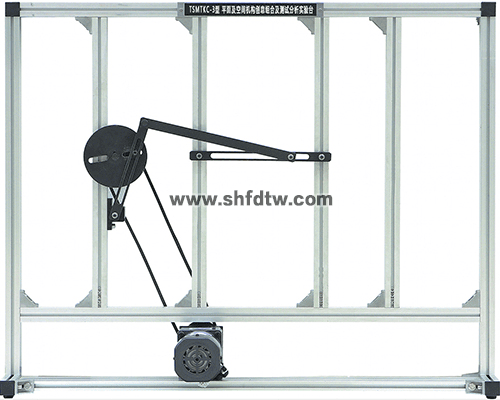

1.典型平面機構搭接實訓
(1)擺動從動桿凸輪機構

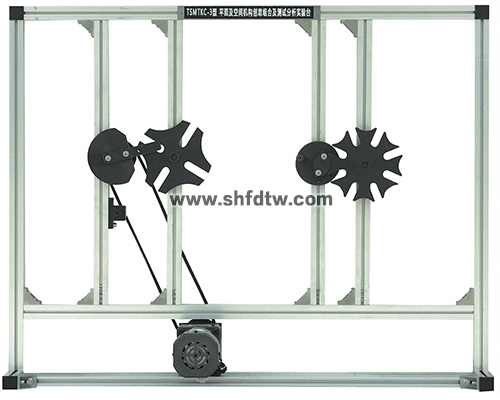

(2)四槽槽輪機構
(3)八槽槽輪機構
(4)齒輪-對心曲柄滑塊機構
(5)齒輪-偏置曲柄滑塊機構
(6)齒輪-曲柄搖桿機構

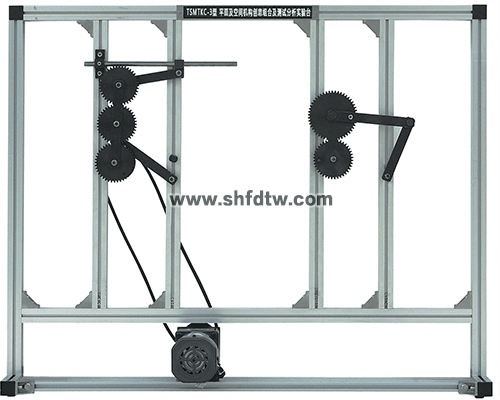

(7)齒輪-連桿組合機構(一)
(8)齒輪-連桿組合機構(二)
(9)曲柄擺塊機構
(10)曲柄擺動導桿滑塊機構
(11)曲柄滑塊機構應用
(12)曲柄增力機構
(13)凸輪組合機構(一)
(14)凸輪組合機構(二)
(15)自動車床送料機構
(16)實現給定幾何曲線四桿機構
(17)正切機構
(18)轉動導桿機構
(19)雙曲柄機構
(20)擺動導桿-雙搖桿機構
(21)篩料機構
(22)曲柄擺桿機構
(23)曲柄滑塊機構
(24)搖篩機構
(25)曲柄擺塊-齒輪齒條機構
(26)擺動導桿-對心滑塊機構
(27)擺動導桿-偏置滑塊機構
(28)正弦機構
(29)等加速-等減速運動凸輪機構
(30)簡諧運動凸輪機構
(31)齒輪-齒輪齒條機構
2.典型空間機構搭接實訓
(1)圓錐齒輪傳動
(2)螺旋齒輪傳動
(3)鏈傳動
(4)圓錐齒輪-槽輪機構
(5)球面槽輪機構
(6)薩勒特（SARRUT）機構
(7)RSSR空間曲柄搖桿機構
(8)RCCR聯軸器
(9)RCRC揉面機構
(10)疊加機構
