TW-XQ17純電動汽車飛輪電池儲能原理系統示教板
一、產品功能
采用真實的飛輪電池系統實物為基礎，可真實動態模擬展示飛輪電池系統的組成結構和工作過程。適用于各院校對《新能源汽車與電力電子技術》飛輪電池儲能系統的教學需要。
您只要致電：021-55884001（袁經理）
我們可以解答 純電動汽車飛輪儲能原理示教板 的相關疑問！
我們可以幫您推薦符合您要求的 純電動汽車飛輪儲能原理示教板 純電動汽車制動能量回收系統示教板 電動汽車飛輪儲能系統工作原理 相關產品！
找不到所需產品？請點擊 產品導航頁
當前產品頁面地址：http://zo32.cn/productshow-116-1600-1.html

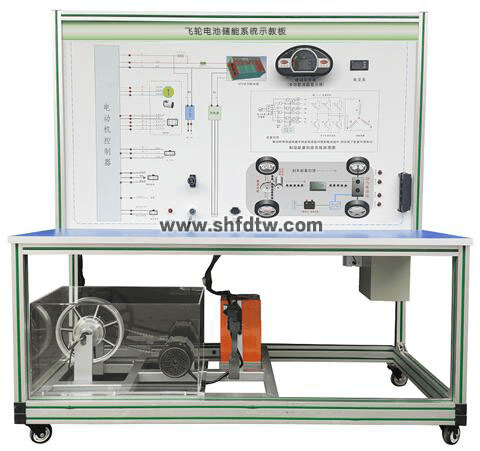

參考圖樣
二、功能特點
1.設備展示飛輪電池儲能系統的基本原理，可動態模擬飛輪電池儲能系統在不同工況下的運行狀態。
2.原理面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；UV平板噴繪的面板打印有彩色原理示意圖且安裝檢測端子。
3.安裝點火開關、工況開關、加速裝置、飛輪裝置、控制器、工作電源、輸出電源裝置等，并輔以發光二極管進行系統流向的動態指示。
4. 設備框架采用40mm×40mm和40mm×80mm一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔，臺面寬40CM,臺面鋪裝25mm厚彩色高密度復合板,經久耐用不生銹，帶4個帶自鎖裝置萬向腳輪，便于移動。
5.設備采用動力電池電源供電，動力電池安裝車載充電器與充電口，直流電源有防短路功能。
6.多功能儀表實時顯示車速、電壓、檔位、電流、電池狀態參數等。
7.安裝安全保護裝置：急停開關、機械式電源總開關、轉動部位防護保護罩、高壓安全防護裝置與警告提示。
三、技術規格
1.充電電源：交流220V±10% 50Hz
2.工作溫度：-40℃～+50℃
3.外形尺寸：1600×650×1700mm(長×寬×高)
4.工作溫度：-40℃～+50℃
5.鋰電池：48V20AH
6.充電器：48V3A
7.移動腳輪：100*60mm
四、基本配置（每臺）
序號 名稱 主要部件、器件及規格 數量
1 檢測面板柜 檢測原理面板，尺寸1548mmx940mm 1
2 設備架 安裝移動腳輪，尺寸1600mmx650mmx1700mm 1
3 電機控制器 配套 2
4 飛輪帶驅動電動機 48V/500W 1
5 運轉慣性模擬電動機 500W/48V 1
6 電流表 30A 1
7 加速踏板 電子式 1
8 DC/DC變換器 配套 1
9 動力電池組 36V 1
10 操作開關 點火開關、檔位開關、剎車開關等 1套
11 飛輪帶驅動輪軸 配套 1
12 驅動軸套/鏈條 配套 1
13 其他 繼電器盒、保險絲盒等 1套
14 能量流向指示燈條 12V，閃爍燈條 1套
15 保修卡與合格證 配套 1
16 教師手冊 配套 1
17 電動車儀表 多功能顯示屏 1
18 車載充電器與充電口 配套 1
19 電路故障設置與排除裝置 配套 1

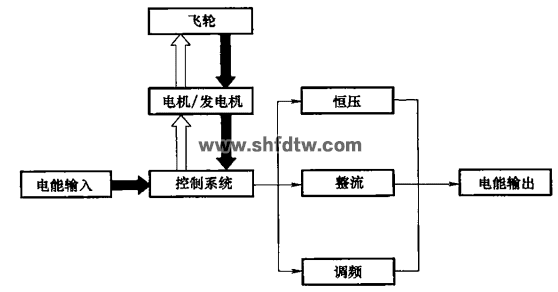

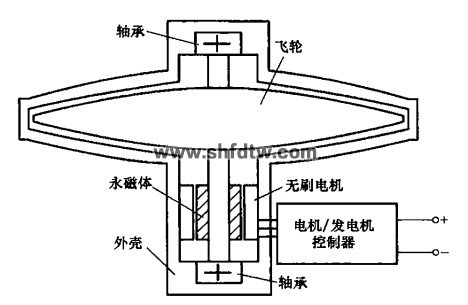

示意圖
