充電模塊檢測臺
一.產品簡介

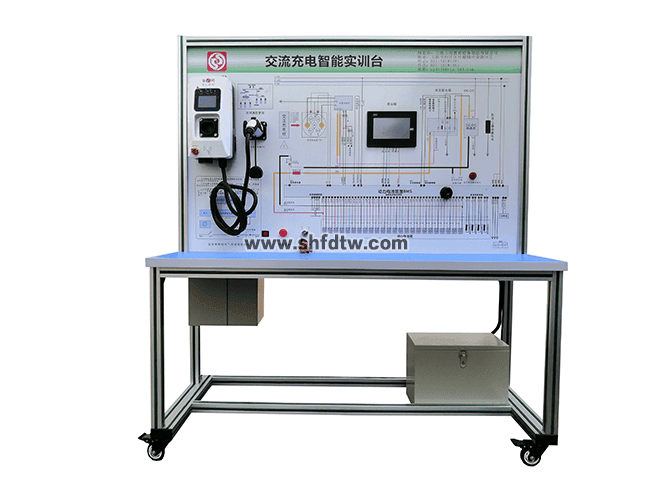

該設備完整展示了 北汽 2018款 EU快換樂途版 新能源汽車交流充電裝置裝配與檢驗系統（原車車載充電機及控制附件）,全面展示了充電樁的裝配及檢驗檢測。配套國標充電槍與車載充電座，充電樁的裝配檢驗裝置。
適用交流充電樁的裝配檢驗實訓教學。
您只要致電：021-55884001（袁經理）
我們可以解答 新能源電動車充電模塊檢測臺 的相關疑問！
我們可以幫您推薦符合您要求的 新能源電動車充電模塊檢測臺，新能源電動車充電模塊實訓臺 相關產品！
找不到所需產品？請點擊 產品導航頁
當前產品頁面地址：http://zo32.cn/productshow-116-2584-1.html
二.功能特點
1.詳細的原理框圖展示，真實可操作運行的充電裝配與檢驗系統。
2.面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖與工作原理示意圖；學員可直觀對照電動汽車充電系統結構原理圖和實物，認識和分析電動汽車充電系統的工作原理。
3.真實的交流充電樁充電端口，便于學習充電端口管腳定義及作用。
4.面板上安裝有點火開關、充電樁總成，工況指示燈，電源開關，充電樁檢驗?zāi)K與操縱開關。
5.帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌面，方便放置資料、輕型檢測儀器等。
6.配套充電樁智能充電卡片。
7.安裝充電樁的顯示裝置，同步顯示數據。操作軟件顯示充電電壓、充電電流、充電電量、充電時間等；具有三種充電模式：按金額充電、按時間充電、按電量充電等。安全保護功能，具有輸入側過壓、欠壓保護，輸出側過壓、過流保護，過溫、短路、漏電、防雷、電池防反接等保護。具有電源、充電、故障三種狀態指示。核心控制板可實現刷卡信息采集處理；LTE（4G）、GSM多模通訊傳輸，GPS定位，射頻識別卡系統、電流電壓參數采集處理并顯示或報警；用電量采集計量、保護等功能。
8.充電樁產品的使用現場運行狀態的檢驗考核及定量檢驗，可以幫助產品現場安裝調試和驗證。測試模塊嚴格依照相關國標要求研發生產，真實模擬電動汽車充電過程，可測量充電電壓、測量CP、CC引導信號，同時可以避免實車作為檢查裝置因充電樁故障導致的損壞。該模塊使用充電樁供電，無需外置供電。同時測量充電機的輸出電壓、電流、功率、紋波系數以及充電機的電能誤差等參數，同時還具備BMS模擬器、絕緣電阻測試、溫度采集、濕度采集、GPS北京時間校準等功能，全程可實現自動化測試。大屏幕中文菜單顯示，顯示信息量大，操作方便。
9.充電設備可以給安裝國標插座的電動汽車或者新能源汽車其他設備真實充電操作。
10.設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔，帶自鎖腳輪裝置，底座上配有40cm的桌面，臺面鋪裝32mm厚彩色高密度復合板，方便放置資料、輕型檢測儀器等。
三.產品組成
電動車交流單槍充電樁、智能充電卡片、顯示裝置、交流充電樁充電插座/充電槍、充電樁裝配檢驗?zāi)K、配電箱等組成，可移動的臺架。
四.技術規格
1.供電電源：AC220V ±10% 50Hz
2.供電電流：16A
3.工作溫度：-40℃～+50℃
4.外形尺寸：1500×700×1700mm(長×寬×高)
5.產品工藝標準:
設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔，臺面鋪裝32mm厚彩色高密度復合板。
6.充電樁：220V 、 7KW 、 16A
五.實訓項目
1.充電樁內部電路原理實訓。
2.充電樁的部件組成及作用實訓。
3.充電樁的操作方法實訓。
4.操作充電樁對蓄電池充電全過程實訓。
5.故障設置、排除思路和方法實訓。
6. 充電樁裝配檢驗實訓。
