TW-XQ70新能源能量回收實驗臺
一.產品簡介

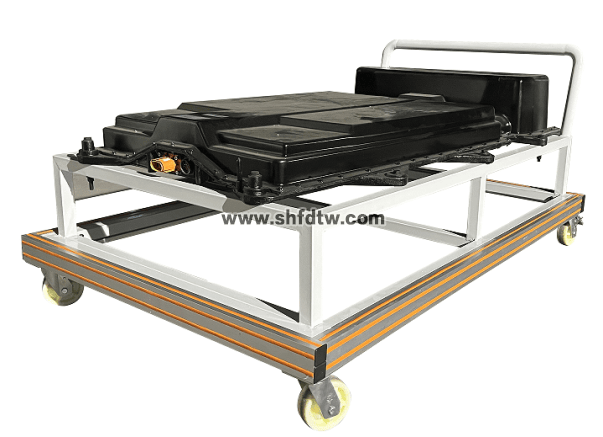

試驗臺包括純電動汽車動力電池包總成和管理系統真實材料制作的實驗實訓臺架，可完成動力電池包總成和管理系統相關的實驗實訓內容，臺架也可以給其他系統提供動力電源。適合于各類院校對鋰動力電池包及管理系統（BMS）等理論和維修實訓的拆裝與維護、結構與原理認知、系統操
您只要致電：021-55884001（袁經理）
我們可以解答 新能源能量回收實驗臺 的相關疑問！
我們可以幫您推薦符合您要求的 新能源能量回收實驗臺 新能源汽車能量回收系統實訓臺 電動機動車制動能量回收控制實訓系統 相關產品！
找不到所需產品？請點擊 產品導航頁
當前產品頁面地址：http://zo32.cn/productshow-116-2618-1.html
二.技術參數與功能特點
1.各器件安裝在平臺上，電氣連接方式與實車相同，真實展示動力電池系統結構。
2.支持動力電池包信息顯示，可觀察充放電過程各項參數，動力電池包充放電過程控制邏輯和主要部件參數變化規律。BMS電池管理系統（帶CAN通訊）帶被動均衡功能，帶開關控制保護（單體斷線、短路、過壓、欠壓、過流、過溫），帶CAN通訊，估算SOC(荷電狀態)等。
支持單體電壓數據采集、總電壓數據采集、電流采集、溫度采集。
支持完備的故障等級報警功能，包括電壓、電流、溫度等故障報警。
支持SOC估算功能。
支持充放電控制功能。
3.支持高壓動力電源接入，配套原車連接電纜線，與原車連接方式相同。通過給驅動傳動系統等設備提供高壓動力電源，展示高壓動力電池放電系統的結構與原理、動態演示放電系統工作過程。
4.支持真實可運行的原車車載充電系統(帶車載充電機、國標充電接口與充電槍)，展示車載充電系統的結構與原理、動態演示充電系統工作過程。
5.支持展示內部控制器件結構。

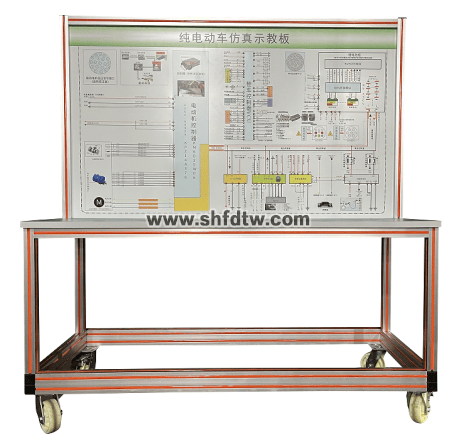

6.面板需支持學員直觀對照圖板和實物，認識和分析系統的工作原理。
7.需有診斷座接口，可連接專用或通用型汽車解碼器，對電控系統進行讀取故障碼、清除故障碼、讀取數據流等自診斷功能。
8.支持故障模擬系統，能實現低壓電路系統故障設置及診斷排除，可設置常見故障的設置及考核故障點15個。
10.設備框架采用約40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔，臺面應經久耐用不生銹，帶自鎖裝置萬向腳輪，便于移動。
11.應配套實訓(實驗)指導書等教學資料，包含工作原理、實訓項目、故障設置及分析等要點說明。
12.支持安裝安全保護裝置：急停開關、機械式電源總開關、維修開關、轉動部位防護保護罩、高壓安全防護裝置與警告提示。
13. 技術規格
(1)外形尺寸：
檢測臺：1600x650x1700(長x寬x高)

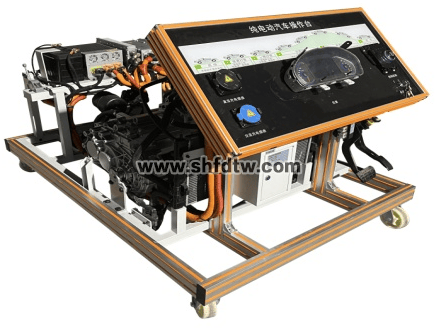

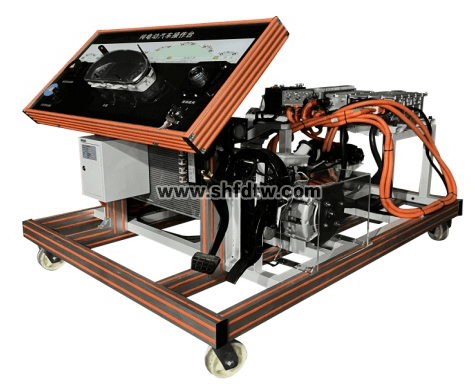

運行臺：1800x1200x1100(長x寬x高)
(2)工作電源：直流336V/12V
14.★在線教育課程開放平臺（配至少1個登錄帳號）:
1）支持互通教學多元化管理平臺，將傳統的各個平臺系統實施整合，集中互通管理。
2）課程資源：支持多個微課視頻實拍采集教學視頻素材，后期影視包裝，片頭10秒左右，片尾5秒左右，視頻尺寸不低于1920*1080，視頻格式MP4、FLV等；多個虛擬仿真內容采用unity引擎開發，支持在pc端win系統上運行（win7、win8、win10）軟件。
三、主要配置
北汽EV160純電動汽車驅動電機、電機控制器、DC/DC轉換器、主保險盒、車載充電器、組合儀表、電池組、掛檔桿、故障設置和排除系統、原車電路原理圖及檢測端子、大容量蓄電池、加速機構、控制臺、可移動臺架、臺架電源總開關、診斷座、散熱系統、數字顯示表、帶鎖止的萬向腳輪等。
四.實驗實訓項目
1. 學習純電動汽車驅動系統的組成結構。
2.學習純電動汽車電池系統的組成結構。
3.學習北汽EV160主控制器總成工作原理。
4.學習北汽EV160網關控制器工作原理。
5.學習北汽EV160高壓電控總成工作原理。
6.了解北汽EV160高壓電控總成與其他系統的連接關系。
8.了解北汽EV160電子油門踏板工作原理。
9.學習北汽EV160換擋旋鈕的工作原理。
10.了解北汽EV160永磁同步電機工作原理。
11.熟悉北汽EV160電機控制器工作過程直流母線電壓和三相交流電壓變化關系。
12.熟悉北汽EV160電子油門踏板角位移信號與驅動電機功率之間控制關系。
13.了解北汽EV160制動能量回收原理。
14.了解北汽EV160車載充電機的工作原理。
15.學習北汽EV160充電系統的組成結構及控制原理。
16.學習北汽EV160 DC/DC轉換器的工作原理。
17.學習純電動汽車制動真空助力系統的組成結構及工作原理。
