TWPCS-1C單容水箱液位PID控制、PLC上下水箱液位串級控制實驗臺
《TWPCS-1C單容水箱液位PID控制與PLC上下水箱液位串級控制實驗臺教學實踐探究》
一、實驗設備概述與教學價值
TWPCS-1C單容水箱液位PID控制與PLC上下水箱液位串級控制實驗臺是我們自動化類專業教學中不可或缺的重要實訓設備。這套系統由上海方德自動化設備有限公司研發生產，專門為職業院校自動化控制、機電一體化等專業的學生設計，能夠完美模擬工業生產中常見的液位控制過程。
作為一線教師，我特別欣賞這套實驗臺的模塊化設計理念。它將機械結構、傳感器檢測、PLC控制和上位機監控等現代工業控制要素有機整合，形成了一個完整的教學系統。在實際教學中，我發現這種"虛實結合"的設計特別符合職業教育的需求——既保留了真實設備的操作體驗，又融入了先進的虛擬仿真技術。
從教學價值來看，這套設備完美覆蓋了《PLC應用技術》、《過程控制系統》、《自動化儀表》等多門核心課程的教學要求。通過實驗，學生可以直觀理解PID控制原理，掌握串級控制策略，培養工業控制系統設計、調試與維護的綜合能力。這些都是我們培養高素質技術技能人才所必需的核心能力。
二、單容水箱液位PID控制實驗教學要點
在單容水箱液位PID控制實驗中，我通常會分四個步驟引導學生完成實踐：

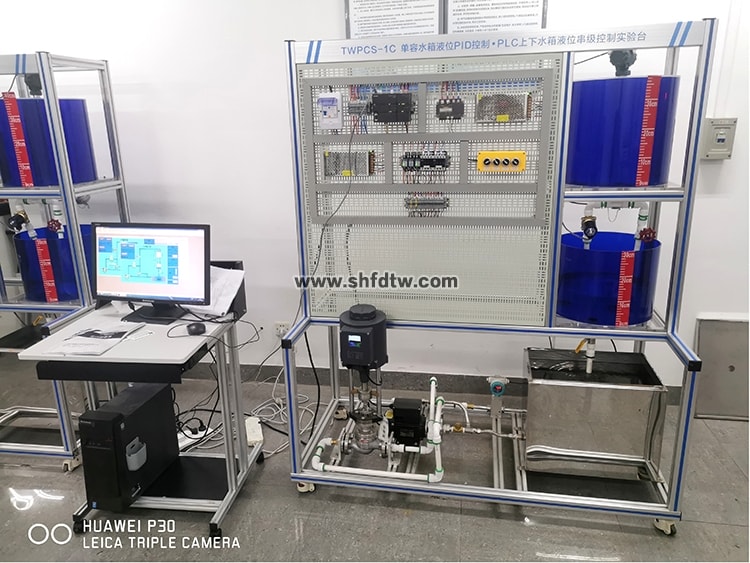

首先，讓學生認識系統結構。實驗臺采用有機玻璃水箱，容積約15L，配備壓力式液位傳感器、電動調節閥、水泵等組件。這種透明設計非常有利于學生觀察水位變化，理解系統工作原理。
其次，重點講解PID控制原理。我會通過MATLAB仿真先讓學生看到P、I、D三個參數對控制效果的影響，然后再在實際系統中進行驗證。這種"先仿真后實操"的教學方法效果顯著。
在參數整定環節，我推薦采用工程整定法。先讓學生將積分時間Ti設為最大值，微分時間Td設為0，逐步增大比例系數Kp至系統出現等幅振蕩，記錄此時的臨界比例度δk和振蕩周期Tk，再按Ziegler-Nichols公式計算PID參數。這種方法學生容易掌握，整定效果也很好。
實驗過程中，我特別強調安全操作規范：必須先檢查管路連接，確認水箱無泄漏；啟動水泵前確保水箱有足夠水量；調節閥開度要緩慢變化；遇到異常立即按下急停按鈕。這些細節對培養學生職業素養至關重要。
三、上下水箱液位串級控制實驗教學設計
上下水箱液位串級控制是這套實驗臺的另一個重要功能，也是教學難點。我的教學設計通常分為三個階段：
基礎認知階段：通過動畫演示讓學生理解主副回路的概念。上水箱液位作為主變量，下水箱液位為副變量，主調節器的輸出作為副調節器的給定值。這種"內外環"結構對干擾有很強的抑制能力。
方案設計階段：引導學生完成控制系統框圖繪制、I/O分配、PLC編程等工作。我鼓勵學生嘗試不同控制策略，比如單回路PID、串級PID、前饋-反饋復合控制等，通過對比實驗加深理解。
系統調試階段：這是最具挑戰性的環節。我會指導學生先整定副回路參數，待副回路響應良好后再整定主回路參數。調試過程中，要求學生記錄不同參數下的響應曲線，分析超調量、調節時間等指標，培養他們的工程思維。
通過這個實驗，學生不僅能掌握串級控制技術，更能培養系統思維和工程實踐能力。很多畢業生反饋，這些技能在他們工作中解決復雜控制問題時非常有用。
四、實驗教學創新與課程思政融合
在長期教學實踐中，我對這套實驗臺的應用做了一些創新嘗試：
首先是項目化教學改革。我將實驗內容設計成"自來水廠水位控制系統"、"化工反應釜液位控制"等實際工程項目，讓學生以小組形式完成從方案設計到調試優化的全過程，培養團隊協作能力。
其次是信息化教學手段的融入。利用實驗臺配套的組態軟件，學生可以遠程監控實驗過程，分析歷史數據。我還開發了微信小程序，方便學生預習復習實驗內容。
最重要的是將課程思政自然融入實驗教學。通過講解我國在自動化領域的發展成就，培養學生的民族自豪感；通過強調實驗操作規范，強化工匠精神；通過分析控制系統的"穩準快"要求，引導學生思考做人做事的道理。
這套實驗臺不僅教會學生專業技能，更成為我們培養德技并修高素質人才的重要平臺。從教學反饋來看，學生對這種理論與實踐結合的教學方式接受度很高，學習積極性和專業技能都有明顯提升。
五、結語
TWPCS-1C實驗臺以其先進的設計理念、完善的系統功能和可靠的安全性能，為自動化類專業教學提供了優質平臺。作為教師，我們要充分挖掘設備潛力，不斷創新教學方法，將知識傳授、能力培養和價值引領有機統一，為行業培養更多優秀的技術技能人才。
在后續教學中，我計劃進一步開發基于該平臺的綜合實訓項目，如"智能水位控制系統設計"、"基于物聯網的遠程監控系統"等，持續提升教學質量，助力學生成長成才。
