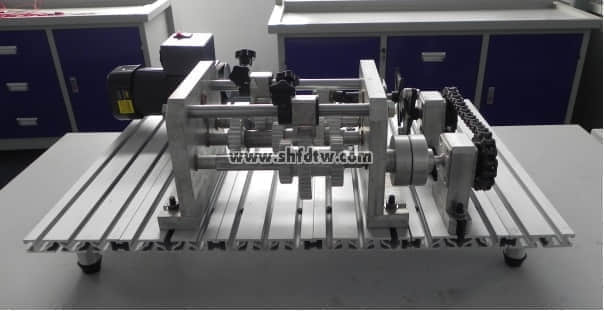

TW-JZB便攜式機械系統傳動創新組合設計實驗臺

一、實驗箱使用的目的
    便攜式機械系統傳動創新組合設計實驗臺是機器或機組的主要組成部分，起著傳遞動力或改變運動的重要作用。根據需要選擇傳動類型，組合出合理的機械傳動方案，是《機械設計》課程教學中的重要內容。
使用目的在于：
1、加深對各種類型的機械傳動的感性認識和理論認識；
2、通過拼裝各種組合傳動方案，可對比分析不同方案的傳動特點,本實驗箱是培養學生創新能力的理想平臺；
3、本實驗箱為便攜式，可電動、也可手動，可配置在開放實驗室，學生也可借用，利用課余時間進行拼裝，提高學生動手能力和學習興趣。

二、實驗內容
1、拼裝各種類型組合的機械傳動，觀察各種單級傳動，分析其傳動原理及特點；
2、對比分析不同組合傳動的特點。
三、實驗箱簡介
1、實驗箱配置及主要技術參數；本實驗箱備有63種162個自制零部件、20種標準件及8種外購件，還有4種5件拼裝工具。箱內大部分零件采用硬鋁合金精制，加工精度高，使用輕巧方便，工作臺面板為帶T形槽硬鋁型材制作，組裝方便快速。各種零件的名稱、數量及主要技術參數如附表所示。
2、拚裝方案：利用本實驗箱配備的零部件可組裝數十種機械傳動方案
主要有：
（1）單級傳動：V帶傳動、鏈傳動、圓柱齒輪傳動、圓錐齒輪傳動、槽輪機構、單十字萬向聯軸器傳動等。
（2）變速器：參照CA6132精密車床變速器設計。
手動滑動套，使兩三聯齒輪分別沿二根花鍵軸滑移，通過三根傳動軸（二根花鍵軸及一根平鍵軸）上不同的齒輪嚙合，可得9級傳動比。三根傳動軸可三角形布置，也可展開布置。卸下平鍵軸，裝上中介輪軸及介輪，可得含介輪的齒輪傳動。
（3）多級組合傳動：可在上述單級傳動及變速器中任選兩種或兩種以上，用聯軸器或離合器聯接組成多級組合傳動。
例如：
手輪—V帶—槽輪機構組合傳動
手輪—鏈—槽輪機構組合傳動
手輪—V帶—離合器—鏈—槽輪機構組合傳動
手輪—錐齒輪—槽輪機構—V帶組合傳動
手輪—錐齒輪—槽輪機構—鏈輪組合傳動
手輪—錐齒輪—變速器—柱銷或滾子鏈聯軸器—鏈—槽輪機構組合傳動
手輪—各種聯軸器—鏈—槽輪機構組合傳動
手輪—變速器（中介輪）—離合器—V帶組合傳動
電機—V帶—槽輪機構組合傳動
電機—V帶—鏈—槽輪機構組合傳動
電機—V帶—單十字萬向聯軸器傳動
電機—V帶—離合器—鏈—槽輪機構組合傳動
電機—V帶—槽輪機構—V帶（或鏈輪）組合傳動
電機—V帶—滑塊聯軸器—V帶（或鏈）組合傳動
電機—V帶—錐齒輪—變速器—柱銷或滾子鏈聯軸器—鏈—槽輪機構組合傳動
電機—V帶—各種聯軸器—鏈—槽輪機構組合傳動
電機—V帶—變速器（中介輪）—離合器—V帶組合傳動
四、其它
電機功率：60W
外形尺寸：690X495X165mm
拚裝后尺寸：640X445X320mm

總重量：28Kg

上一個產品：機構運動簡圖測繪模型

下一個產品：機械裝調技術綜合實訓裝置

皮帶傳動實驗臺

一、實驗臺的功用

1、觀察帶傳動中的彈性滑動和打滑現象，以及它們與傳遞載荷之間的關系。

2、比較預緊力大小對帶傳動承載能力的影響。

3、測定和繪制平帶傳動彈性滑動曲線和效率曲線。測定和繪制V帶傳動彈性滑動曲線和效率曲線。

測定和繪制圓帶傳動彈性滑動曲線和效率曲線。

4、了解傳動實驗臺的構造和工作原理，掌握轉矩、轉速的測量方法。對各種測定的結果進行分析對比加深對彈性滑動的理解。

二、產品技術特點：

該設備結構簡潔，外形新穎別致，電動機為直流無級調速，采用先進的調速電路，測速為光電測速；扭（矩）力測力方式為傳感器結構，可完成不同帶型的帶傳動試驗，可通過兩種不同方式檢測并繪制滑動曲線和效率曲線。

1、實驗臺配置平帶、V帶、圓帶及兩種直徑的配對帶輪，可分別測出上述三種帶傳動的彈性滑動、效率曲線，供作對比分析用。

2、電動機、發電機轉矩、轉速數據分別用二組傳感器采集；采集的數據穩定可靠精度高；

▲3、負載變動范圍：0-355W，加載方式：采用電子加載器加載負載燈泡，：每次加載1-5%（可調）級數多達20-30點；特別是在做帶的打滑曲線部分時可將負載間隔取得更小，以使曲線更準確；數據由面板窗口或數碼顯示面板顯示，手動與程控并用。

4、使用專用軟件，能迅速準確處理、分析數據，測繪及打印實測曲線；同時作出帶傳動的彈性滑動和打滑現象的動畫模擬；

5、★設備間可通過一臺主機實現多臺設備間的數據采集和管理。產品升級測控系統：帶傳動性能測控系統，采用ARM Cortex-M3內核CPU作為數據采集及處理單元，能將實驗臺各傳感器數據實時采集和分析處理，并能在5寸真彩液晶屏上顯示效率與滑差率曲線，方便觀察分析實驗過程及特征，同時用戶可通過交互按鈕，設置各項參數，及手動、自動采集關鍵點數據。系統可集成微型打印機，將實驗結果打印出來，保存分析實驗結果。還可將數據保存至移動存儲設備(U盤等)，能脫離電腦完成實驗并顯示數據曲線和數據的保存與打印。

當系統與PC聯機時，各項參數可通過PC端測試系統設置，同時數據實時傳輸?shù)絇C端，配套的測試系統可將數據做進一步分析處理。用戶通過PC端測試系統，可實時檢測各項數據，同時能調節加載大小及轉速。

6、配有智能化實驗設備管理系統接口，支持智能化實驗室設備管理系統協議。設備上設置求助按鈕，學生在實驗過程中可通過求助按鈕申請教師幫助。

7、實驗臺外形為工作臺板+箱體落地式結構，配有防護罩，實驗工作臺板采用約900X500X20mm厚鋼板，表面電泳處理，剛度大、抗震性能好；其他零件都經噴塑、發黑或鍍鉻等表面處理；箱體落地裝有可調地腳螺栓和活動輪，安裝時只需調整和鎖緊地腳螺栓螺母即可；活動輪可靈活移動，便于實驗室調整布置。

三、主要配置及技術參數:

1、平帶輪直徑：d1=d2≥120mm,圓帶輪直d1=d2≥120mm,

V帶輪直徑：d1=d2≥120mm；平帶820×20×2mm.、圓帶φ8×800mm、V帶7M800 ；帶輪材料為鑄鐵，三種帶均為進口帶；

2、電動機功率：355W，0-1800 rpm；負載變動范圍：0-355W，手動與程控?zé)o級調速；

3、拉壓力傳感器：量程0-60N；精度：≤0.3%

4、外形尺寸： ≥700×400×800mm

5、重量：≥80kg

6、提供相應的實驗指導書，實驗指導書要滿足本科院校實驗教學，包括實驗?zāi)康?、?shí)驗設備和工具、實驗臺結構和工作原理、實驗步驟、注意事項、實驗結果分析等，目的是能幫助學生完成撰寫實驗報告

7、每套設備需配品牌電腦，

8、提供質量管理體系認證證書影印件、環境管理體系認證證書影印件；

9、整機質保三年，終身維護。設備出現故障聯系設備生產商5小時內相應，72小時內上門維修。
