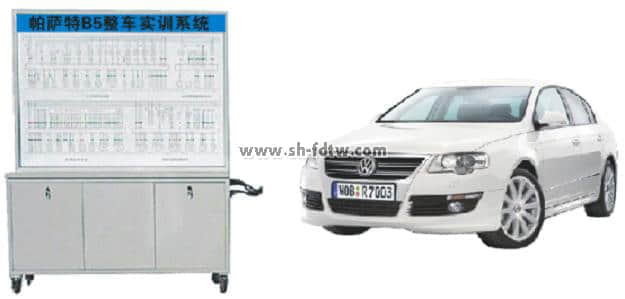

帕薩特全車電器理實一體化實訓臺


1、工作條件：

環境溫度：-5°C至+40°C；工作濕度：≤80%；電源電壓：220伏，50Hz,單相；工作電壓：12伏，直流電

2、實訓臺功能與組成：

（1）用途：該設備用于培養學生掌握汽車電器系統工作原理和構造、常見故障診斷與排除的操作技能培訓等。

（2）組成：該設備由全新原廠2014款大眾帕薩特1.8TSI DSG轎車尊榮版轎車零部件制作，包括發動機電控系統、車身電器系統、測量面板、OBDII診斷接口，故障設置系統、可移動實訓臺支架、數據采集與通訊模塊、理實一體化軟件等組成的完備設備。

（3）主要功能：在2014款大眾帕薩特尊榮版轎車全車電器實訓臺上學習發動機電控系統和車身電器構造，發動機電控系統與車身電器系統在實訓臺上能夠正常工作，演示各系統的功能和工作過程。測量面板上分布了電路圖和測量端子。通過故障設置系統可以設置80個的發動機電控系統和車身電器系統故障。通過使用測量儀器在測量端子上測量各種電信號或波形，進行故障診斷排除訓練。配備多節點的理實一體化軟件，可以利用1臺實訓臺同時多人進行實訓。理實一體化的內容包括：電器系統的理論知識學習、電器系統的工作原理與虛擬拆裝實訓、故障診斷排除實訓、提供詳細的實訓指導書和學生工單、進行考評。

3、帕薩特發動機電控系統組成：

發動機電控系統ECU；發動機電控系統傳感器：進氣歧管壓力和空氣溫度傳感器2只、增壓壓力傳感器帶空氣溫度傳感器、發動機轉速傳感器、霍爾效應傳感器、節氣閥總成、油門踏板總成、離合器位置傳感器、制動踏板位置傳感器、燃油壓力傳感器、爆震傳感器、水溫傳感器、散熱器出口溫度傳感器、進氣歧管閥板位置傳感器、氧傳感器、后氧傳感器、制動伺服壓力傳感器；發動機電控系統執行器：燃油泵及控制單元、噴油器4只、獨立點火線圈4只、閥板控制單元、電流繼電器、燃油壓力調節閥、主動碳罐電磁閥、進氣流量控制閥、渦輪增壓器電磁離合器、氧傳感器加熱器、后氧傳感器加熱器、進氣凸輪軸正時調節閥、渦輪增壓器再循環閥、充壓控制電磁閥、冷卻泵及繼電器；噴油器量筒及翻轉支架、燃油泵、10升油箱；電子風扇、點火開關、起動、油泵、點火、風扇繼電器 。

4、帕薩特車身電器組成：

車外燈：鹵素大燈、日間行車燈、前霧燈、后霧燈、駐車燈、尾燈組、牌照燈、轉向信號燈、制動燈、倒車燈、高位剎車燈；車內燈：手套箱照明燈、腳步空間照明燈、報警燈、中央門鎖指示燈、登車照明燈、行李箱照明燈、前后部車內照明燈和閱讀燈、化妝鏡燈；車身控制模塊BCM；組合儀表：包括車速表、轉速表、燃油儲備顯示、冷卻液溫度顯示、多功能顯示器、指示燈；雨刮系統：刮水器馬達、刮水器馬達控制單元、刮水器；后視鏡：車外后視鏡開關、后視鏡選擇開關、駕駛員側車外后視鏡、乘客側車外后視鏡

喇叭系統：高音喇叭、低音喇叭、喇叭保險絲、喇叭繼電器、喇叭開關；車窗電機、中控鎖系統：門鎖開關、車身控制模塊 (BCM)、駕駛員車門鎖閂、乘客車門鎖閂、左后門鎖閂、右后門鎖閂、駕駛員側車窗電機、乘客側車窗電機、左后車窗電機右后車窗電機、乘客側車窗開關、左后車窗開關、右后車窗開關；音響、導航系統：收音機、導航、天線等；起動、充電系統：起動機、發電機、蓄電池；驅動電機：作為發電機的動力源。功率：2.2kw，額定轉速2800轉/分。電源220伏，單相。

5、測量面板 ：

測量面板尺寸：23550×1100mm；測量面板材質：鋁塑板；電路圖：面板上分布大眾帕薩特1.8TSI DSG轎車發動機電控系統電路圖和車身器電路圖、電路顏色與原車線束一致，彩色噴繪；線束：發動機電控系統線束連接電腦管腳與傳感器或執行器，電器線束用于連接電器元件。在線束上設置測量端子，用于測量傳感器或執行器信號參數、測量；插頭：ECU接口、傳感器與執行器插頭和電器元件連接插頭采用原車插頭；測量端子直徑：4mm（顏色與線束顏色一致）；測量端子數量：410個。

6、故障設置系統 ：

教師可對實驗臺上任何一部件設置故障由學生通過萬用表及專用檢測設備檢測出故障原因后排除故障；故障設置繼電器數量：66個；故障設置系統通訊：有線通訊和無線通訊。

7、實訓臺支架 ：

材質：鐵質，標準型材；支架連接方式：焊接；表面處理：噴塑，防銹處理；移動腳輪直徑125mm, 數量：4個，2個可以鎖止；外形尺寸 2500×700×1800mm。

8、一體化遠程控制模塊 ：

數據采集：采集頻率：4次/秒，采集電壓0-50伏直流；通訊：無線通訊，頻率433M；通訊的有效距離：100米（無障礙物）；繼電器 16個；電源：12伏，直流。

9、理論知識模塊 ：

燃油噴射系統：Flash動畫和文字介紹10種發動機燃油噴射系統組成、工作原理。用Flash動畫演示每種點火系統的傳感器與執行器等部件構造；點火系統：Flash動畫和文字介紹如下點火系統部件工作原理和電路：火花塞、斷路器、無觸點感應、電子控制；傳感器：Flash動畫和文字介紹傳感器工作原理；執行器：Flash動畫和文字介紹執行器工作原理；汽車電子基礎：Flash動畫和文字介紹汽車電子基礎知識，包括：元器件、二極管、三級管、電容、線圈、熱敏電阻、集成電路、電子門、A/D盒D/A數模轉換、存儲電路和微處理器。交流發電機、起動機和電池；汽車照明 Flash動畫和文字介紹汽車照明的基礎知識、氙燈技術、大燈清潔系統、前照燈的水平、前照燈調整、智能照明、車尾燈等。

10、虛擬拆裝與原理教學模塊：

建立虛擬模型：在3D虛擬現實環境下建立大眾帕薩特1.8TSI DSG轎車車身電器系統模型，模型可以任意放大縮小和360度旋轉；虛擬拆裝：對帕薩特車身電器系統模型按照原廠手冊拆裝工藝要求進行拆裝，可以手動分步拆裝，配備拆裝視頻自動演示拆裝過程。鼠標點擊電器系統系統爆炸圖上零部件后顯示零部件名稱，對帕薩特車身電器系統系統零部件進行認知。

11、測量軟件模塊 ：

電路圖：測量軟件上帕薩特發動機電控系統電路圖和車身電器電路圖與實訓臺上電路圖一致；測量點：測量點的位置與帕薩特發動機電控系統電路圖與車身電器電路圖上測量點的位置一樣，測量點的數據采集帕薩特全車電器實訓臺的數據并實時保持相同；故障設置：在電路圖上直接設置故障，通過無線通訊技術將故障設置指令傳輸?shù)綄?shí)訓臺的一體化遠程控制模塊上，在示實訓臺產生設置的故障；故障現象描述：按照OBDⅡ故障碼的方式，對已設置的故障進行故障現象描述；傳感器、執行器、車身電器學習模塊 ：顯示電路圖上傳感器或執行器的三維動畫圖、電路原理圖、結構解剖圖、安裝位置圖，標準波形圖，顯示車身電器的構造及三維動畫圖；虛擬儀器：軟件界面上提供虛擬萬用表、試燈等。

12、實訓指導書模塊 ：

（1）實訓指導書格式：Web網頁格式，支持三維動畫、Flash動畫、視頻等。利用Flash動畫、三維動畫、照片、文字、圖表和word文檔等編制試驗書。內容有：學習目標、實訓組織、實訓準備、實訓步驟。實訓項目、實訓效果、小結等。

（2）實訓指導書項目：大眾帕薩特1.8TSI DSG轎車發動機控制單元電源電路檢測；油泵電路檢查；點火線圈檢查；噴油器檢查；發動機溫度傳感器檢查；空氣流量計及進氣溫度傳感器檢查；前氧及后氧傳感器檢查；爆震傳感器檢查；曲軸位置傳感器檢查；進氣和排氣凸輪軸位置傳感器檢查；節氣門控制組件檢查；油門踏板位置傳感器檢查；進氣和排氣凸輪軸調節閥檢查；電壓表小數點轉換表工單；歐姆定律公式工單；大眾帕薩特1.8TSI DSG轎車電器電路工單；帕薩特起動充電系統電路識圖；帕薩特車外燈電路識圖；帕薩特車內燈電路識圖；帕薩特電動車窗、中控門鎖、電動后視鏡電路識圖；帕薩特音響喇叭系統識圖；帕薩特組合儀表、雨刮器電路識圖。

13、考評模塊：

理論知識試題庫：建立帕薩特發動機電控系統和車身電器系統相關的理論知識題庫，試題庫對教師開放，教師可以批量導入試題；試卷管理：根據難易程度編輯試卷,通過局域網絡自動發卷和自動收卷；試卷批閱：查詢每個學生的答題情況，可以批注試卷或計算機自動打分；人員管理：編輯班級、編輯人員、導入數據；考試答題：學生端理論考試答題；實訓考核：對示教板進行故障設置，進行故障診斷排除考核。

14、理實一體化軟件構架

1）、理實一體化軟件架構：C/S構架，網絡只傳輸系統數據；

2）、節點數：30。
