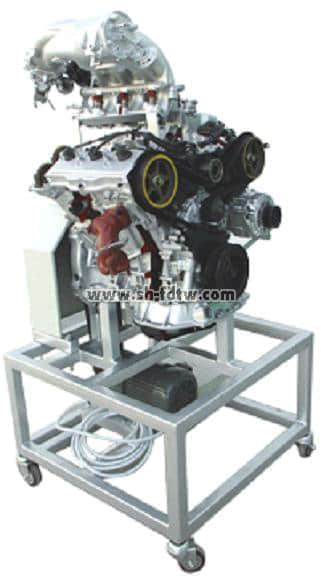

V6電控汽油發動機解剖模型

1、豐田V6發動機實物解剖而成,可以展示發動機的內部結構以及各部件的相對位置；

2、解剖后可展示如下零部件：氣缸、活塞、凸輪軸和齒輪、氣閥、發電機、機油泵、水泵等裝置、噴油嘴、節氣門體。
3、解剖發動機固定在移動支架上,采用電機驅動進行慢速轉動；
4．附產品說明書。

電控汽油發動機解剖演示臺

一、基本要求

設備機頭配件型號采用2014年后大眾捷達電控汽油發動機總成進行剖面處理，各部件齊全，剖面位置合理，能全面展示汽油發動機內外部結構和部件的運動情況，適用于汽油發動機原理和機械機構的教學。

二、技術參數

1.   外形尺寸：800×600×1200mm(長×寬×高)；

2.   動力電源：AC 380V±10%(三相四線) 50Hz；

3.   三相齒輪減速感應電機：

4.   額定電壓：AC 220V/380V 50Hz；

5.   額定功率：120W；

6.   額定轉速：50Hz 90/1400rpm  60Hz 90/1500rpm；

7.   減速比：30；

8.   工作溫度：-40℃～+50℃。

三、功能要求

1.   采用原廠汽油發動機實物總成進行機構切剖，充分展示汽油發動機機構部分的內外結構。

2.   對發動機各機械剖面采用不同顏色的油漆進行噴涂。

3.   由三相齒輪減速感應電機帶動汽油發動機曲軸做低速運轉，真實演示汽油發動機內部機械部件的運動過程。

缸內直噴汽油發動機解剖演示臺

一、產品要求

設備機頭配件型號采用2014年后大眾TSI-EA888缸內直噴電控汽油發動機總成進行剖面處理，各部件齊全，剖面位置合理，能全面展示汽油發動機內外部結構和部件的運動情況，適用于汽油發動機原理和機械機構的教學。

二、功能特點

1.   采用原廠汽油發動機實物總成進行機構切剖，充分展示汽油發動機機構部分的內外結構。

2.   對發動機各機械剖面采用不同顏色的油漆進行噴涂。

3.   由三相齒輪減速感應電機帶動汽油發動機曲軸做低速運轉，真實演示汽油發動機內部機械部件的運動過程。

4.   移動臺架采用了高強度的鋼結構焊接，表面經噴涂工藝處理。移動臺架底部帶有自鎖腳輪裝置，可移動式，方便教學。

三、技術參數

1.   外形尺寸：800×600×1200mm(長×寬×高)；

2.   動力電源：三相四線(或三相五線)380V±10% 50Hz；

3.   三相齒輪減速感應電機：

4.   型  號：5IK120GN-C

5.   額定電壓：AC 220V/380V 50Hz；

6.   額定功率：120W；

7.   額定轉速：50Hz 90/1400rpm  60Hz 90/1500rpm；

8.   減速比：30；

9.   工作溫度：-40℃～+50℃；
