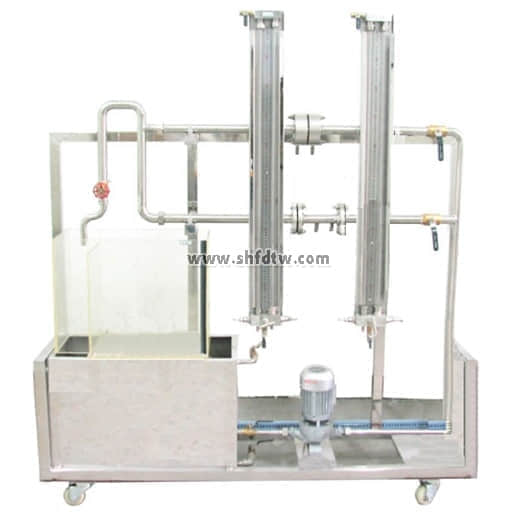

TW-LT634孔板（文丘里）流量計實驗裝置

實驗目的：

1、熟悉節(jié)流式流量計的構造及應用。

2、掌握流量計的流量校正方法。

3、通過對流量計量系數的測定，了解流量系數的變化規(guī)律。

主要配置：

水泵、孔板流量計、文丘里流量計、計量水槽、秒表、U型壓差計、蓄水箱、不銹鋼框架及管路、控制屏。

技術參數：

1、水泵：最大流量30L/min、最高揚程16m、功率370W、工作電壓220V、轉速2850r/min

2、孔板孔口徑：dO=8mm，不銹鋼材質。

3、文丘里管喉徑：dV=8mm，不銹鋼材質。

4、計量槽容積：15L，蓄水箱容積：20L。

5、實驗所用的流體--水為全循環(huán)設計。

7、框架為不銹鋼，結構緊湊，外形美觀，操作方便。

8、外形尺寸：1500×500×1500mm。
