全能型供電所智能實訓裝置屏全能型供電智能實訓裝置主要參數
全能型供電所智能實訓裝置屏全能型供電智能實訓裝置主要參數
|
功能要求
|
1、故障模擬1套，實現故障模擬45個點；
2、集中器故障模擬排查；
3、智能總保故障模擬排查；
4、電能表故障模擬排查；
5、采集器故障模擬排查；
6、線損故障模擬排查；
7、漏電故障處理仿真實訓；
8、支持實現跨平臺多種智能終端同時連接，同時在線培訓、考試。實時打分。數據考核。
9、電工基礎實訓；
10、平板電腦連接顯示操作。
|
|
操作平臺
|
1、尺寸：1950 mm×710 mm×1800 mm。
2、額定絕緣水平：12/42/75kV。
3、電能表的接線；
4、互感器的接線；
5、電機的接線；
6、開關接線
7、故障排查工器具
|
|
故障模擬控制單元
|
1、空間尺寸：120 mm×50 mm。
2、模擬故障點45。
3、跨平臺網絡。
4、元器件故障模擬輸出信號控制。
5、PLC預留可擴展模擬模塊
|
|
集中器安裝接線實訓模塊
|
1、采集終端電壓斷相故障；
2、采集終端電流短路故障；
3、采集終端與電能表RS485接線故障；
4、集中器載波抄表故障。
|
|
智能總保故障實訓模塊
|
1、設置30mA、50mA、100mA、300mA不同標準漏電流模擬故障引起的總保跳閘，跳閘種類包括：
①三相用戶總保漏電故障；
②單相用戶漏電故障；
③三相用戶和單相用戶同時漏電故障；
2、總保缺相跳閘故障。
|
|
三相智能表計安裝接線實訓模塊
|
1、三相電能表電壓斷相故障；
2、三相電能表短路故障；
3、電能表采集故障。
|
|
單相電能表計安裝接線實訓模塊
|
1、單相電能表過載故障；
2、單相電能表電壓斷相故障.
|
|
采集器安裝接線實訓模塊
|
1、采集器與戶表RS485斷線故障；
2、通訊模塊故障；
3、參數設置故障。
|
|
線損實訓模塊
|
通過調節線損檔位旋鈕，觀察數顯表電流，再測量支路電流計算判斷是否有異常電流，進而得出當前線損是否異常。
|
|
跨平臺數據采集系統
|
1、實現局域網組網；
2、智能終端跨平臺聯網；
3、考試、考核分析系統
4、數據上送跨平臺分析。
|
|
模擬接線盒
|
1、尺寸：20 mm×7 mm。
2、額定電壓：3×380/220V。
3、額定電流：5A（20A）。
4、工頻耐壓：3000V/min。
5、絕緣電阻：>30MΩ。
|
技術標準和規范
設備遵守(但不僅限于)以下技術標準和規范
|
標準號-年份
|
標準名稱
|
|
DL/T 825
|
電能計量裝置安裝接線規則
|
|
GB5017-92
|
電氣裝置安裝工程盤、柜及二次回路結線施工及驗收規范
|
|
GB/T 16934
|
電能計量柜
|
|
GB2681-81
|
電工成套裝置中的導線顏色
|
|
GB4208-84
|
外殼防護等級的分類
|
|
GB 7251.1
|
低壓成套開關設備和控制設備
|
|
GB 14048
|
低壓開關設備和控制設備
|
|
GB8566-88
|
計算機軟件開發規范
|
|
|
國家電網公司營銷部《全能型鄉鎮供電所崗位培訓通知》
|
|
GB/T 25921-2010
|
電氣和儀表回路檢驗規范
|
|
|
《安全技術防范產品管理辦法》
|
|
GB50198-94
|
《民用閉路監視電視系統工程技術規范》
|
|
|
《GB2894安全標志》
|
|
|
《電力建設安全工作規程》
|
|
GB50348-2004
|
《安全防范工程技術規范》
|
|
GT／76-94
|
《保安電視監控工程技術規范》
|
4、可靠性技術要求
4.1、耐壓
絕緣電阻值不小于0.5兆歐，測量電力線路絕緣電阻時，應將斷路器、用電設備、電器和儀表等斷開,主動力配電裝置交流耐壓試驗,試驗電壓標準為1000伏 ,當回路絕緣電阻值在10兆歐以上時，可用2500伏兆歐表代替，時間為一分鐘.
4.2、防護等級
電力實訓裝置外殼的防護等級IP20,設備可以防止防止小固體進入侵入，并且不防水。
4.3、接地
接地電阻測試，C(特別3)類接地工程，超過300V的低壓(600V以下)設備的外殼，10Ω以下，電流電壓互感器的二次線圈接地 ，設備接地的接地電阻不超過10Ω。
4.4、內外部接線端子
端子同時適合連接銅導線和鋁導線，內部接線主要采用螺釘和連接件進行連接，外部接線主要采用螺釘，所有連接適合電氣元件和電路的額定電流和斷路電流的。
4.5、接線柱帶電
力矩測試（Tightening Torque Test）
力矩測試的目的是測試螺釘是否有足夠的機械強度，保證在壓線的過程中不出現滑絲的現象，如果在測試后螺釘沒有斷裂，變形，螺釘頭槽沒有有影響繼續使用的損壞現象，則是合格的。
壓線可靠性試驗（Secureness TeST）
壓線可靠性試驗的目的是為了測試端子是否能夾緊導線而又不會過度損傷導線。用端子接上規定類型和額定截面積的導線，掛上一定的重物，以每分鐘10轉（10±2r/min）的速度旋轉，持續15min。經測試后，如果導線沒有滑出端子夾緊件，也沒有在夾緊件附近斷裂，則端子的壓線可靠性是合格的。如果有導線斷裂或者脫落出端子的夾緊機構，則是不合格的。
拉拔試驗（Pull Out Test）
拉拔試驗的目的是測試端子能夠?qū)?dǎo)線牢牢夾緊在金屬表面之間。用端子接入規定類型和額定截面積的導線，選用一定的力，將導線朝導線的軸線方向拉，保持1min。如果導線沒有從端子中脫落出來，則是合格的導線接頭連接時，要求接觸面光滑且無氧化現象，接線鼻子或銅排相接時，可在接觸表面清理干凈后涂抹導電膏，然后再進行緊固。
接地螺柱連接處加裝相應規格的爪墊，并將齒面接觸零部件表面，以劃破絕緣層。
4.6、面板防護
面板的防護等級IP20,設備可以防止防止小固體進入侵入，并且不防水。
4.7、外露開關安全
任何電氣設備上的標示牌，除原來放置人員或負責的運行值班人員外，其他任何人員不準移動，嚴禁用濕手去摸觸電源開關以及其他電氣設備，電源開關外殼和電線絕緣有破損不完整或帶電部分外露時，應立即找電氣人員修好，否則不準使用。不準使用破損的電源插頭插座。
4.8、觸電
按照GB7251.1-2013低壓成套開關設備和控制設備8.2.2 ，8.4.2.2 ,8.4.2.3，8.4.3.2.2，8.4.3.3，10.3 相關的規定標準執行成套設備的外殼防護等級測試，絕緣測試，所有電氣設備的金屬外殼應有良好的接地裝置。使用中不應將接地裝置拆除或?qū)ζ溥M行任何工作，發現有人觸電，應立即切斷電源，使觸電人脫離電源，并進行急救。

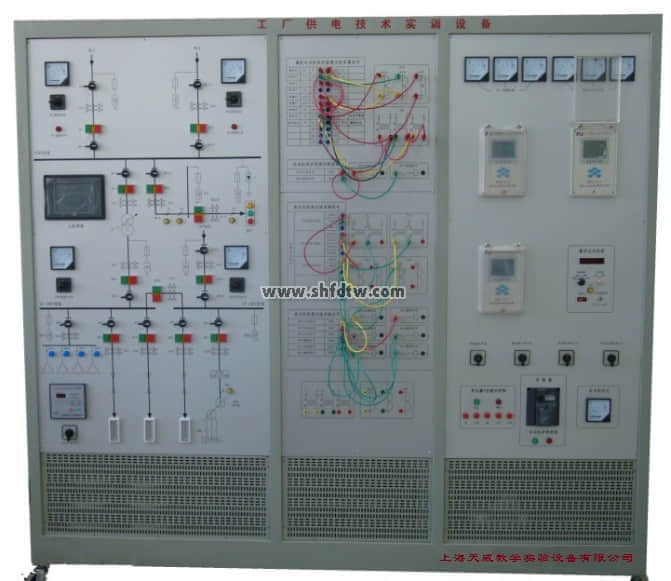

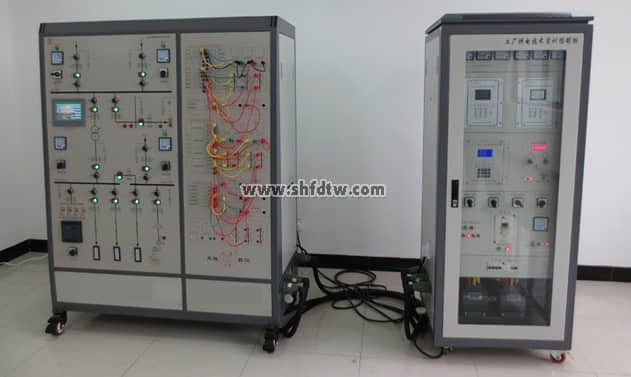

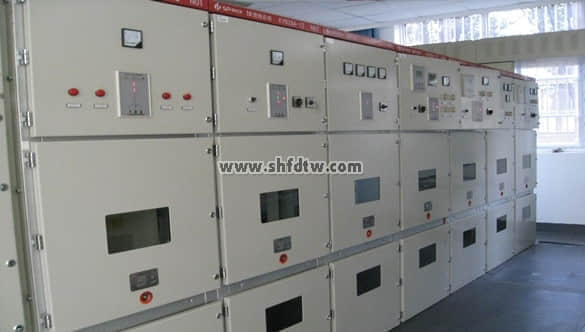

TW-GDGD03工廠供電技術實訓裝置
一、概述
TW-GDGD03工廠供電技術實訓裝置是上海天威教學公司根據機械工業職業技能鑒定指導中心編寫的?高級電工技術?、?電工基礎（高級工適用）?、?電工技師培訓?等教材并結合?工廠供電?和?供配電技術?課程研制開發的。主要對教材中的35kV總降壓變電所、10kV高壓變電所供配電線路中涉及的微機繼電保護裝置、微機備用電源自動投入裝置、微機無功自動補償裝置、變頻器以及工業人機界面等電氣一次、二次、控制、保護等重點教學內容進行設計開發的，通過在本實訓裝置中的技能訓練能在深入理解專業知識的同時，培養學生的實踐技能。并且本套實訓裝置還有利于學生對變壓器、電動機組、電流互感器、電壓互感器、模擬表記、數字電秒表及開關等元器件工作特性和接線原理的理解和掌握。
二、系統功能
TW-GDGD03工廠供電技術實訓裝置實驗系統模擬中型工廠的供配電系統，由35 kV，10kV，兩個不同的電壓等級構成。整個系統有兩路35kV進線，其中一路正常供電，另一路作為備用，通過備自投自動切換;35kV母線出線有兩路分支，一路送其他分廠，一路經總降變降壓為10kV母線的進線電源1供本地使用；為了保證供電可靠性，另加一路電源作為10kV母線的進線電源2。進線電源1和進線電源2互為暗備用，分別給10kVⅠ段母線和10kVⅡ段母線供電，兩者也可通過備自投自動切換。
為了保證一次線路供電的可靠性，配置了微機備自投和微機線路保護；為了保證高壓電動機的穩定運行，配置了高壓電動機保護；為了提高用電質量，配置了無功補償裝置；為了實現自動化控制，配置了人機界面和PLC控制器，實現了對有載變壓器分接頭狀態的采集和開關的控制。
三、系統組成
整個系統是由一次部分，二次部分，監控部分組成。
1、一次部分
一次部分包括一次供配電線路，隔離開關和斷路器，變壓器和各種負荷。負荷種類包括普通負荷，照明負荷和動力負荷等。
①一次供配電線路：整個系統一次供配電線路是由35 kV，10kV兩個不同的電壓等級構成，線路阻抗采用電抗器和電阻來模擬。
②隔離開關和斷路器及變壓器：系統采用一個兩卷的變壓器，模擬總降變壓器，具有有載調壓功能。線路上所采用的斷路器和隔離開關盡量選用現場的實物，或外形接近。使學生通過正確的實驗操作，能夠明了正確的電氣投切操作，倒閘操作，投入運行操作以及各種運行方式的調整操作規程。
③負荷部分：可分為高壓電動機負荷和至1#~3#車間變電站負荷。高壓負荷是用電動機組模擬，采用370 W的三相交流異步電動機帶同步發電機，設置直接啟動和變頻啟動等啟動方式。1#~3#車間變電站負荷負荷使用純電阻，電感和風機模擬。風機不僅可以作為負荷的一部分，同時也能給整套裝置散熱。
2、二次部分
二次部分包括自動裝置，儀表信號單元和轉換單元。自動裝置包括微機線路保護裝置、微機電動機保護裝置、無功補償裝置和備自投裝置；儀表信號單元包括模擬儀表、光字牌、指示燈等；轉換單元包括各狀態量的切換開關。
① 微機線路保護裝置：具有三段式過流保護，低壓閉鎖電流保護，單相接地保護，反時限過流保護，過電流前加速，過電流后加速，重合閘等功能。
② 微機電動機保護裝置：具有電流速斷，過電流，電流反時限，零序過流保護，負序電流保護和低電壓保護等功能。
③ 微機無功補償裝置：能自動追蹤電網功率因數并控制電容器組的投切，具有手動和自動投切功能。根據變壓器的無功功率進行分相補償，電容器組循環工作，使每組電容器均勻投運，從而減少電能損耗和電壓損失，提高設備的使用效率。
④ 微機備自投裝置：有進線備投和母聯備投方式可選 ，當主進線電源模擬故障失電后，備自投裝置能自動地將備用進線電源投到工作母線上，以此保證連接在工作母線上的負荷仍能正常工作，提高供電的可靠性和穩定性。同時具有自適應功能，當檢測到主進線電源恢復時，自動斷開備用進線斷路器，延時閉合主進線，實現主進線電壓恢復時自動切換后投入過程。
3、監控部分
監控部分包括觸摸屏，PLC控制器組成。實現了對有載變壓器分接頭狀態的采集和開關的控制。
四、完成的實訓項目
（一）工廠供電電氣接線圖的認知
1、實訓臺電氣主接線模擬圖的認知
2、電氣主接線圖的認知
（二）工廠變配電室值班技能培訓
1、互感器的接線方法
2、變壓器有載調壓
3、工廠供電倒閘操作
（三）工廠供電線路的微機繼電保護
1、模擬系統正常、最大、最小運行方式
2、模擬系統短路
3、電秒表的正確操作
4、微機線路保護裝置參數整定操作
5、無時限電流速斷保護
6、帶時限電流速斷保護
7、定時限過電流保護
8、反時限過電流保護
9、電流電壓連鎖保護
（四）高壓電動機的繼電保護
1、變頻器參數整定操作
2、變頻器開環調速實訓
3、三相異步電動機的啟動方式
4、微機電動機保護裝置參數整定操作
5、高壓電動機的速斷保護
6、高壓電動機的反時限過流保護
（五）工廠供電系統的自動裝置實訓
1、備投投入條件測試
2、進線備投（明備用）及自適應實訓
3、母聯備投（暗備用）及自適應實訓
4、無功補償裝置認知實訓
5、無功自動補償實訓
