機械陳列柜采購要求方案

1.展示櫥窗的形式

本次采購的櫥窗為壁掛式或落地式，其中機械傳動機構及零件及機械創新設計櫥柜需動態演示，設計為落地式，其他設計為壁掛式。凡是能有運動部件的櫥窗需要考慮驅動裝置的安裝位置及控制室位置。

2、櫥窗尺寸要求：

櫥窗柜體可參考各組櫥窗設計要求中提供的參考尺寸設計，實際外形尺寸需進行實地考察，并與投標方協商后最終確定。

3、整體要求：

柜體要采用不銹鋼材料焊接或鉚接而成，堅固美觀可靠,板面需附有PVC一次成型作必要的圖表和文字說明，演示形象逼真，運行可靠，制作工藝要美觀。

4、投標要求：

要求投標商必須在投標前進行現場考察，與招標方協商櫥窗展示內容，專業特色櫥窗要求投標公司出平面效果圖。

三、展示柜設計類型及要求

具體設計要求如下：

1、《金屬切削刀具》展示櫥窗(總數不少于5個)

設計要求：

1) 櫥窗尺寸：

按擺放位置實測值設計，參考尺寸1200*1200*500(mm)。

2）刀具櫥窗至少應包括車刀、銑刀、刨刀、磨具、鉗工刀具及鉆削刀具等五類常用刀具，每一類刀具為一個櫥窗；教學中用到的其他刀具，如齒輪滾刀 、剃齒刀、插齒刀等，可在設計中酌情處理。

3）每一類刀具展示內容要求包括大部分常用刀具類型 ，涵蓋焊接刀具和機夾刀具（含刀柄及刀片）。其中車刀類型不少于30種，其他如銑刀、磨具等刀具每類不少于15種。例如銑刀櫥窗 ：可以包括圓柱形銑刀、成形銑刀、角度銑刀、鍵槽銑刀、半圓形銑刀、立銑刀、整體焊接式端銑刀、齒輪銑刀、階臺銑刀、特形面銑刀、高速鑲齒圓柱銑刀、半圓形銑刀、直齒三面刃盤銑刀、錯齒三面刃盤銑刀、花鍵銑刀、硬質合金端銑刀等。

4）櫥窗內所展示刀具必須是真實刀具。

5）每一把刀具應配上對應圖文，放大表示刀具的主剖面系及其角度、法剖面系及其角度、進給、切深剖面系及其角度。

6）櫥窗設計應布局合理，結構清晰，內容準確，圖文并茂，安全可靠 。

2、《極限配合與精度測量 》展示櫥窗（總數不少于6個）

設計要求：

1）櫥窗尺寸：

按擺放位置實測值設計，參考尺寸1200*1200*500(mm)。

2）櫥窗內容應包括常用量具、極限配合基礎知識、常見形狀及位置精度的測量等內容；

3）櫥窗內所用量具必須為標準量具 ，種類應包括帶深度的游標卡尺；高度游標卡尺；外徑千分尺；深度游標卡尺；深度千分尺；百分表、角度尺、量角器、外卡鉗；內卡鉗；塞規；卡規、內外徑塊規、水平儀；厚薄規等不少于30種，并配以圖文說明其使用方法；

4）形位精度應包括如直線度、平面度、圓度、圓柱度、平行度、垂直度、同軸度、傾斜度、對稱度、位置度及跳動等，通過圖文及實物測量展示等方式，說明各精度的含義及測量方法；

5）櫥窗設計應布局合理，結構清晰，內容準確，圖文并茂，安全可靠 。

3、《機械傳動機構及零部件 》展示櫥窗（總數不少于13個）

設計要求：

1) 尺寸要求:參考尺寸1000×2300×500 (mm)，放置位置位于一樓大廳西北側L型墻壁處，總長度約13米，具體設計需投標方實地測量。櫥窗形式為落地式櫥窗，底部留有30cm底箱，以防腳踢；頂部留有20cm頂箱用于添加展柜中英文名稱。

2) 材料要求: 櫥窗內所涉及內容須為金屬材料或標準零部件（如滾動軸承）；

3）櫥窗內容應包括機器的基本組成結構、平面連桿機構、凸輪機構、間歇機構、帶傳動機構、鏈傳動機構、齒輪機構、齒輪系、聯軸器、離合器、螺紋聯接、螺旋傳動、軸轂聯接、軸與軸系、軸承等機械機構的常用傳動方式和零部件。

4）櫥窗內每一種傳動方式應參照《機械設計》教材及實際應用，展示常用結構類型，具體如下：

平面連桿機構——曲柄搖桿、曲柄滑塊、導桿機構、搖塊機構、偏心輪機構、雙曲柄、雙搖桿等機構的實用機構模型不少于10種

凸輪機構——內燃機配氣機構、靠模車削機構、自動送料機構、分度轉位機構等實用結構模型不少于6種；

間歇機構——棘輪、槽輪、不完全齒輪及凸輪式間歇運動機構等實用結構模型不少于8種；

帶傳動——圓帶、平帶、三角帶、多楔帶、同步帶等類型的實用傳動模型不少于6種，并圖文說明帶的張緊方式；

 鏈傳動——滾子鏈、齒形鏈等基本類型實用模型不少于3種，并圖文說明鏈的張緊方式；

齒輪傳動——包括齒輪傳動的基本知識（傳動特點、類型、幾何尺寸、正確嚙合及連續傳動條件、根切原理等），實體齒輪零件應成對在裝配狀態下展示，類型應不少于10種，參考類型有：內齒圈傳動、齒輪齒條傳動、圓錐齒輪傳動、雙曲線圓錐齒輪傳動、斜齒圓錐齒輪傳動、螺旋齒輪傳動、斜齒輪齒條傳動、蝸輪蝸桿傳動、弧面蝸輪蝸桿傳動、正齒輪傳動、斜齒輪傳動、人字齒輪傳動等；

齒輪系——按課程教材設計定軸輪系和行星輪系的展示實體模型，包括變速器、分路傳動機構、惰輪換向機構、行星變速器等等實物；并用圖文說明各機構結構及應用特點 ；

聯軸器、離合器——常用類型聯軸器（實物）不少于6種，離合器不少于3種；

螺紋聯接與螺旋傳動——包括聯接螺紋與傳動螺紋牙型基本知識、螺紋標準連接件的常用類型實物 、聯接螺紋預緊與放松方式（應具有定力矩扳手、測力矩扳手及各種放松緊固件實物）、螺旋傳動應用機構模型不少于3種；

軸轂聯接——包括鍵、花鍵、銷聯接的基本類型（實物），并用圖文說明各聯接件的用法。

軸與軸系——包括軸的基本結構知識、軸的類型（實物）、軸系裝配結構模型（實物 ）及軸向、周向常用定位件的類型及應用方法；定位件需采用實物展示，種類不少于10種；

軸承——包括滑動軸承常用類型（實物）及其潤滑方式，滾動軸承（實物）的類型、結構及其常用裝拆方式，軸承的代號及預緊，并配以圖文說明；

彈簧——包括彈簧的常用類型（實物），并以圖文說明其用法。

潤滑與密封——包括常用潤滑方式（實物展示 ）、潤滑劑（牌號、選擇原則及性能參數表）；常用密封方式及密封元件（實物）；

小型機械結構綜合展示——包括發動機、牛頭刨床、變速箱的實體剖分結構展示，并以圖文說明，展示機構數不少于5個；

5）櫥窗中的傳動機構要求能夠?qū)崿F(xiàn)櫥窗外整體控制及分單元控制動態演示；并配有照明燈光。

6）櫥窗設計應布局合理，結構清晰，內容準確，圖文并茂，安全可靠 。

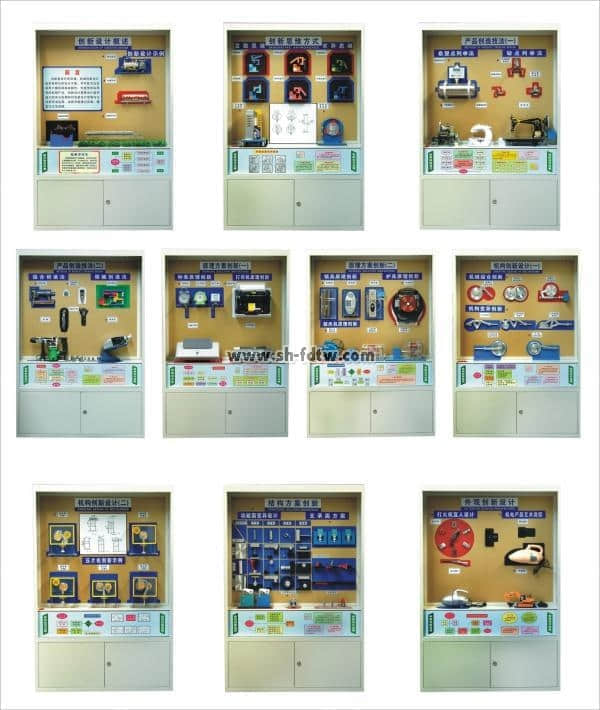

4、《機械創新設計》櫥窗（總數不少于7個）

設計要求：

1) 尺寸要求:參考尺寸1000×2300×500 (mm)，放置位置位于一樓大廳東北側墻壁處，總長度約7米，具體設計需投標方實地測量。櫥窗形式為落地式櫥窗，底部留有30cm底箱，以防腳踢；頂部留有20cm頂箱用于添加展柜中英文名稱。

2) 櫥窗內容應包括機械創新設計現如今基本概況、創新思維方式、機構創新設計實例、產品創新技法實例、機械原理方案創新實例等體現機械創新設計的基本原理和方法的內容；

3）要采用各種新穎的機電產品或機械結構展示，模型應盡可能采用金屬材料制作 ；

4）櫥窗中的每個模型都要配備創新原理分析及設計過程文字說明，并配有照明燈光。

5）櫥窗設計應布局合理，結構清晰，內容準確，圖文并茂，安全可靠 。

5、常用工具展示柜（總數不少于2個）

    參考尺寸：1200*1200*500(mm)

常用工具展示柜展示內容及規格要求：

采用真實工具，背板上配工具使用說明及圖例，布局設計以實測位置尺寸數據為準；參考工具如下：

1）銼刀：扁銼、方銼、半圓銼、圓銼、三角銼

規格：300mm，銼紋Ⅰ～Ⅴ號各一把；

2）可調節式鋸弓：規格8～12寸一把；

3）鋸條：250mm、300mm粗齒、中齒、細齒各一根；

4）手錘：硬頭手錘、橡皮頭手錘

規格0.5kg各一把；

5）改錐：150mm、250mm各一把

6)鏨子：扁鏨、窄鏨、油槽鏨

規格200～250mm各一把

7)扳手：類型包括雙頭呆扳手、雙頭梅花扳手、兩用扳手、棘輪扳手、活扳手、鉤形扳手、套筒扳手、內六角扳手、數顯扭力矩扳手各一把，規格M14-M18mm；數控刀柄ER扳手各一把；

8)鉗子：平口鉗、內外卡簧鉗、尖嘴鉗、管線鉗、剝線鉗、斜口鉗、剪線鉗各一把；

9)臺虎鉗：鉗口寬100mm，高150mm，可調角度

10)板牙、絲錐：成套工具各一套

11)手電鉆：博世450W, 1-10mm夾頭

12)鉆頭：標準直柄麻花鉆頭一套

6、《機床夾具》展示柜（總數不少于8個）

設計要求：

1）參考尺寸：1200*1200*500(mm)

2）材料要求：硬質材料，重要定位夾緊元件須采用金屬材料；

3）展示臺設計內容要求：

    ① 機床夾具及其功用展示區，包括車床夾具工作原理、銑床夾具工作原理、鉆模工作原理等不少于4種；

② 工件的基本定位原理及定位元件展示區，其中定位原理包括平面幾何體的六點定位、軸類幾何體的六點定位，盤類幾何體的六點定位等不少于3種，定位元件包括軸類工件定位時支承點的布置、`支承板、可調支承、輔助支承、v形塊支承、心軸等每種結構不少于3件；

③ 工件的基本夾緊機構展示區，包括雙向夾緊工件的壓板機構、斜楔組合夾緊機構、螺旋夾緊機構、鉤形手轉位壓板、快速螺旋夾緊機構、螺旋壓板機構、圓偏心夾緊機構的等不少于8種；

④ 定心夾緊機構展示區，包括虎鉗式定心夾緊結構、斜楔一滑柱定心夾緊機構、偏心式定心機構、彈簧夾頭和心軸定心夾緊、v形彈性盤定心機構等不少于8種；

⑤ 分度夾緊裝置展示區，包括立軸式通用轉臺、臥軸式通用轉臺、分度對定機構的手動操縱機構等不少于4種；

⑥ 專用夾具設計方法展示區，包括主軸連接式車具、固定式鉆模、翻轉式鉆模，雙孔鉆床夾具、加工雙孔的鉆模、工藝孔的應用、直線進給銑具的工作原理、鉆床夾具的裝配等；

⑦ 現代機床夾具發展展示區，包括按零件相似歸組的通用可調鉆模、成組車床夾具、快速調整機構、斜楔夾緊機構等；

4）各種裝夾方式的工作原理及應用等說明部分需配以相應的圖文，要求內容清晰準確；

7、機械測繪模型及量具庫

設計要求與購置數量：

1）階梯軸類零件，4類，軸長度200mm，直徑30-50mm，帶鍵槽、退刀槽及軸端螺紋，數量各18件；

2）輪盤類零件，4種，外徑100mm,帶30mm中心孔及螺栓孔，數量各18件；

3）支架類零件，4種，尺寸范圍300×200mm，帶筋板，孔結構等，數量各18件；

4）箱體類零件，4種，尺寸范圍350×200×200mm，參照機床尾座的箱體、減速箱座，數量各18個；

5）量具：包括150mm游標卡尺 、25-50mm內外徑千分尺、300mm鋼板尺、角度尺規格0-320度、螺紋樣板60度，數量各18件；

6）量具和模型應為標準量具及金屬零件模型，并配置量具存放柜和零件模型存放架。

7）測繪用裝配體：學生測繪用裝配體3套，如鉆套、閥體等，數量各18套 ，裝配體類型及尺寸由招投標雙方商議決定；
