淮南師范學院辦公教學設備
智能家電、智能電視、通信綜合及微波技術實驗實訓設備
淮南眾信政府采購代理服務有限公司受淮南師范學院的委托，對淮南師范學院辦公教學設備采購項目的下述貨物及相關服務進行國內公開招標，現歡迎國內合格的投標人前來投標。
1、項目編號：2015CG0245號
2、資金來源及預算控制價：自行支付，控制價如下：
|
標包 |
名稱 |
控制價（萬元） |
|
|
|
|
|
B |
智能家電、智能電視、通信綜合及微波技術實驗實訓設備 |
64.012 |
|
|
|
|
|
合計 |
|
64.012 |
3、各標包的通用資格要求（本項目采用資格后審方式確定合格的投標人）：
①符合《政府采購法》第二十二條規定；
②在中國境內注冊，具有獨立法人資格；
③法定代表人為同一個人的兩個及兩個以上法人，母公司、全資子公司及其控股公司，不得對本項目同一標包同時投標；
④本項目各標包均不接受聯合體投標。
本次招標、投標、評標和合同授予均以包為單位，投標人可以投1包或多包，但投標人必須就該整包中所列貨物及數量完全響應，不完整的投標將被拒絕。

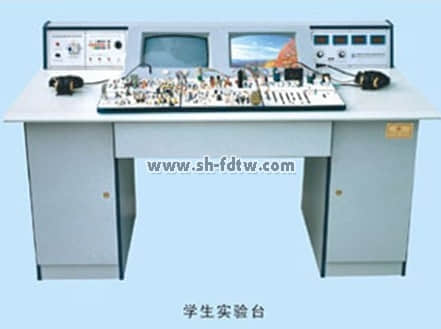

TW-99KG智能型（DVD十四合一）家電音視頻維修技能實訓考核裝置
一、產品概述:
TW-99KG智能型家電音視頻維修技能實訓考核裝置是一套軟、硬件齊全的的音視頻實訓考核平臺，本裝置在遵循實際的三洋單片機（彩電）、TA兩片機、UPC三片機、調頻調幅收音機、雙聲道錄放機、DVD視盤機、功放電路的基礎上把各種機型分解成若工個可供教師講解的單元電路，各單元電路板的正面印有電路原理圖，反面是印刷電路。原理圖與印刷電路位置一一對應，便于學生分析電路。另外本裝置配有多種功能強大的教學軟件可幫助教師實時繪制和修改電路；家電演示軟件可進行故障演示；考核系統監控系統軟件可以對學生進行在線考核。在上述軟件的支持下，使家用電器教學向智能化、高層次邁進。實訓臺設有全數字式儀表，用來指示輸入市電電壓、行輸出級工作電壓、行輸出級工作電流等。實訓臺有多重安全保護措施：市電輸入有漏電開關、保險和隔離變壓器等。
二、顯著特點:
1、配置電路圖講解、繪制電化教學軟件
2、配置考核系統監控系統軟件
3、配置家電演示軟件
4、采用特殊技術，徹底解決由工分割電路帶來的圖象拖尾問題。
5、所配軟件可通過人機對話進行故障模擬、故障分析、資料查詢等操作。
6、若再配上投影儀等輔助多媒體設施，進行電化教學，效果會更加理想。
7、黑白、彩色顯管采用臥式安裝結構，不僅降低了實驗臺的高度，而且避免了光線直射學生的眼睛，從而保護學生的視力。
8、顯示儀表全部采用數字式，讀取數據直觀、準確。
9學生臺配備答題器，方便教師完成對學生技能的考核。
三、考核系統特點：
1、計算機可以監控1-126臺家用電器智能考核臺
2、已設置20多個故障點。
3、具有發卷功能
4、具有收卷功能
5、具有單臺和全部實驗臺清零功能
6、具有自動檢測各家用電器考核臺的通訊聯機情況
7、可以生成學生個人成績單
8、可以對學生考核情況進行統計、分析
9、設有進入系統密碼，進入系統后能夠修改密碼
10、具有打印功能
11、具有答題次數限制功能
四、實驗機種配置（DVD十四合一）:
1、配置電路圖講解、繪制電化教學軟件
2、配置家電演示軟件
3、TA東芝兩片彩色電視機
4、彩色三洋單片線路電視機（I2C智能總線控制，帶AV/TV轉換和重低音）；
5、DVD視盤機（兼容超級VCD/CVD/SVCD/DVCD/MP3/CD等）；
6、音響功率放大器（帶數碼混響及動態熒光顯示）；
7、AC-3、DTS雙解碼及5.1聲道環繞聲功率放大器；
8、多功能信號源；
9、黑白東芝兩片集成電路電視機；
10、黑白UPC三片集成電路電視機；
11、分立黑白電視機；
12、調頻、調幅超外差式立體聲收音機；
13、雙聲道立體聲錄放機；
14、考試、考核系統；
五、設備性能
本裝置由實訓臺、實訓桌、顯像管箱、5.1聲道揚聲器系統和實訓組件五部分組成
1.實訓臺
（1）交流電源（均帶有過流保護）
輸出電源：市電不隔離輸出220V50Hz
隔離變壓器輸出220V50Hz
彩電遙控電源14.5V50Hz
（2）直流電源:±24V/+12V/+5V
（3）彩色信號發生器
①輸出信號頻率范圍：第12頻道
②電視信號形式：分為圓、點、格、黑白格、彩色、單色等16種形式，可通過按鍵直接選擇
③輸出信號：有視頻、伴音（中頻6.5M）、射頻輸出接口
④信號制式：PAL-D/K
（4）智能考核接口單元：答題器接口、PC機串行接口、彩電模塊接口
2．顯像管箱：
采用14吋顯像管（彩虹管），內置消磁線圈
14吋黑白顯像管，內置消磁線圈
3．實訓組件：
（1）TA兩片遙控彩電模塊
采用TA（東芝）二片機芯（TA7680、TA7698）和M50436－560SP遙控系統，具有全遙控、自動存臺功能?？稍O(shè)置故障點。
（2）三洋I2C遙控彩電模塊
采用采用三洋單片機電路(LA76810)，配合三洋單片遙控電路(LC863528系列微處理器)，具有集成度高、電路大大簡化、I2C總線控制、全遙控、自動存臺等特點，內置智能實訓考核電路系統，可由電腦設置21個隱蔽故障點完成智能實訓考核。設有智能故障轉換接口單元、遙控器單元、紅外接收控制單元、鍵盤控制單元、伴音輸出電路單元、小信號處理IC單元、總線IC單元、行幀處理電路單元、隔離開關穩壓電路單元、內置設故排故系統
（4）黑白機實訓模塊
采用NEC公司的uPC三片集成電路，設有交流14.5V電源輸入端口、串聯穩壓電源單元、圖像中頻放大與檢波單元幀掃描單元、同步分離單元、視頻放大單元、AFC行振蕩行推動行輸出單元、伴音中放鑒頻與功放單元，可設置故障點。
（5）集成調幅收音機模塊：AM頻率范圍中波533kHz～1605kHz、中頻頻率465kHz，可設置故障點。
（6）集成調頻調幅收音機模塊：FM頻率范圍88MHz～108MHz、調制信號頻率范圍100～10000Hz、中頻頻率10.7M、最大頻偏75kHz、靈敏度小于1uV、不失真功率大于1W，可設置故障點。
（7）卡拉OK模塊：雙路話筒輸入、左右聲道輸入輸出、音量及混響調節，可設置故障點。
（8）5.1聲道解碼器及立體聲功放模塊：杜比AC-3解碼器、左右聲道輸出、重低音輸出、中置輸出、TO立體聲功放輸出。
（9）DVD機模塊：DVD機芯及伺服電路單元、DVD鍵盤控制、顯示及遙控單元、DVD內置穩壓電源、DVD光盤，可設置故障點。
（10）5．1聲道揚聲器系統：左右立體聲高低音主揚聲器、中置揚聲器、后置重低音揚聲器、左右環繞揚聲器。
（11）智能實訓考核系統系統由教師機、智能實訓考核板（內置式）、智能實訓考核系統軟件組成，并配有智能答題器。答題器是由顯示屏、輕觸鍵盤、微處理器、存儲器、通信模塊組成。
考核系統的功能：
1、計算機可以監控1-126臺家用電器智能考核臺
2、已設置20多個故障點。
3、具有發卷功能
4、具有收卷功能
5、具有單臺和全部實驗臺清零功能
6、具有自動檢測各家用電器考核臺的通訊聯機情況
7、可以生成學生個人成績單
8、可以對學生考核情況進行統計、分析
9、設有進入系統密碼，進入系統后能夠修改密碼
10、具有打印功能
11、具有答題次數限制功能
4．實訓桌：
桌面為防水、防火、耐磨高密度板，結構堅固。設有抽屜和柜門，用于放置工具和資料等。
1、臥式學生實驗臺規格：（每臺2座）
長：810mm×寬：440mm×高：200mm
2、實驗桌規格：（每桌2座）
長：1600mm×寬：850mm×高：750mm
3、教師控制臺：（每臺學生桌電源由教師控制）
長：2200mm×寬：850mm×高：750mm×總高：950mm
五、家用電器實驗室設備技術參數要求：
（一）工作條件：
1、環境溫度：攝氏0度--攝氏40度
2、相對濕度：不低于85%
3、連續工作時間：≥24小時
4、整機功耗：＜200W
5、工作電源：AC220V±10%50Hz
6、正常輸入電壓：AC200V±10%50Hz
7、額定電流：≤2A
8、交流電壓表、電流表精度：2.5級（按教學大綱要求）
9、漏電保護開關漏電動作電流≤30mA動作時間≤0.1秒
10、電視頻道范圍：VHFUHF870MHz[CATV]
11、圖像重復率不低于90%
12、大面積圖像對比度：≥50%
13、光柵亮度不均勻性：≤35%
14、圖像分辨率：水平≥250線
15、同步范圍：2.2Vp-P(H)
16、保證圖像穩定的電源電壓：220±20%（彩色）220±10%（黑白）
17、音頻輸出不失真功率：>1W
18、電源消耗功率：黑白電視機：≤40W彩色電視機：≤65W
19、屏幕尺寸：黑白電視機-14英寸顯像管彩色電視機-14英寸顯像管
20、彩色電視機制式：PAL-D
21、圖像中頻為：38.5MHz(彩電)38MHz（黑白）
22、伴音中頻為：6.5MHz
23、中頻增益：>60db
24、收音機技術指標：
⑴調幅收音機
a、AM頻率范圍：中波：535KHz—1605KHz
b、中頻頻率：465KHz
c、選擇性：優于15db
d、靈敏度：MW優于3mvm
e、不失真功率：>1W
f、電源功率：≤3W
⑵調頻收音機
a、頻率范圍：88MHz—108MHz
b、調制信號的頻率范圍：100∽15000Hz，最大頻偏75KHz
c、靈敏度：≤1MW
d、鏡像抑制性能優于：20db
e、不失真功率：>1W
f、電源功率：≤3W
25、磁帶錄音機：
a、帶速：4.76cm/s±5%抖晃率≤35%RMS（JIS）
b、頻響：100Hz—6KHz
c、信噪比：≤15db
d、放音靈敏度：315Hz-76db
26、DVD機：
a、工作狀態 水平：15度 鋁垂：15度
b、控制方式：電控
c、物鏡特性：焦距：3.86mm
d、數字光圈（NA）：0.45mm
e、工作距離（WD）：2.1mm
f、激光波長（λ）：760—800μm
六、智能家電音視頻維修技能實訓考核裝置主要配置表（20臺配置）
|
序號 |
設備名稱 |
性能及材質 |
數量 |
|
1 |
學生實驗桌 |
臺面材質防火板，桌身材質三聚氰胺板1600mm×800mm×850mm |
19張 |
|
2 |
學生實驗臺 |
臥式鋼結構，背面為有機玻璃 |
19臺 |
|
3 |
教師演示桌 |
臺面材質防火板，桌身材質三聚氰胺板1600mm×800mm×850mm |
1張 |
|
4 |
教師實驗臺 |
臥式鋼結構，背面為有機玻璃 |
1臺 |
|
5 |
教師電源控制系統 |
可隨時控制學生實驗臺電源 |
1套 |
|
6 |
教師電腦桌 |
臺面材質防火板，桌身材質三聚氰胺板 |
1張 |
|
7 |
實驗臺面板 |
鋁塑絕緣板 |
40張 |
|
8 |
教師椅 |
五輪轉椅 |
1張 |
|
9 |
學生凳 |
ABS凳面，塑鋼結構 |
38張 |
|
10 |
智能答題器 |
具有考試、考核功能 |
20個 |
|
11 |
考核系統軟件 |
支持多種操作系統 |
1套 |
|
12 |
故障演示軟件 |
有故障實例 |
1套 |
|
13 |
學生管理服務器 |
與學生智能答題器聯網使用 |
1套 |
|
14 |
網絡布線 |
屏蔽網線 |
1套 |
|
15 |
實驗說明書 |
產品實驗指導 |
20套 |
|
16 |
常用工具 |
|
20套 |
|
17 |
立體聲耳機 |
|
40只 |
|
18 |
彩色、黑白電視信號發生器 |
直選式 |
20臺 |
|
19 |
全隔離調壓器 |
內置式 |
20臺 |
|
20 |
彩色顯像管 |
14吋彩虹 |
20只 |
|
21 |
黑白顯像管 |
14吋上海海光 |
20只 |
|
22 |
便攜式萬用表 |
MF47型 |
20只 |
|
23 |
5.1聲道揚聲器 |
內置式，左、右環繞聲，左、右聲道，中置，重低音 |
120只 |
|
24 |
數顯電壓指示表 |
|
40只 |
|
25 |
數顯電流指示表 |
|
20只 |
|
26 |
電源空氣開關、帶短路和漏電保護 |
耀華牌漏電保護開關 |
20只 |
|
27 |
隔離電源輸出插座 |
萬能插座 |
40個 |
|
28 |
有線電視信號輸出結構 |
|
20套 |
|
29 |
配置電路圖講解、繪制電化教學軟件 |
方便教師講解，代替示教板。 |
1套 |
|
30 |
計算機 |
校方自備 |
1臺 |
七、智能家電音視頻維修技能實訓考核裝置單元板配置表（20臺配置）
|
序號 |
產 品 名 稱 |
數量 |
|
|
1 |
I2C 彩電 |
I2C彩電總線控制遙控 |
20塊 |
|
2 |
I2C彩電微處理電路實驗線路板 |
20塊 |
|
|
3 |
I2C彩電單片主控及音視頻處理實驗線路板 |
20塊 |
|
|
4 |
I2C行場掃描實驗線路板 |
20塊 |
|
|
5 |
彩電開關電源實驗線路板 |
20塊 |
|
|
6 |
彩色東芝兩片電視機 |
東芝兩片機控制遙控 |
20塊 |
|
7 |
彩色電視機遙控實驗線路板 |
20塊 |
|
|
8 |
彩電高頻調諧中放伴音實驗線路板 |
20塊 |
|
|
9 |
彩電解碼、亮度、視頻放大實驗線路板 |
20塊 |
|
|
10 |
彩電行場掃描實驗線路板 |
20塊 |
|
|
11 |
黑白電視 |
TA黑白電視機高頻頭、中放、伴音和視放實驗線路板 |
20塊 |
|
12 |
TA黑白電視機行場掃描實驗線路板 |
20塊 |
|
|
13 |
黑白電視機穩壓電源實驗線路板 |
20塊 |
|
|
14 |
UPC 黑白電視機高頻頭中放伴音視放實驗線路板 |
20塊 |
|
|
15 |
UPC 黑白電視機行場掃描實驗線路板 |
20塊 |
|
|
16 |
分立黑白電視機中放電路單元板 |
20塊 |
|
|
17 |
分立黑白電視機場掃描行掃描實驗線路板 |
20塊 |
|
|
18 |
分立黑白電視機伴音鑒頻、末級視放、伴音功放實驗線路板 |
20塊 |
|
|
19 |
DVD部分 |
DVD 機芯及伺服電路實驗線路板 |
20塊 |
|
20 |
DVD 開關穩壓電源實驗線路板 |
20塊 |
|
|
21 |
DVD 電腦控制、顯示及遙控電路實驗線路板 |
20塊 |
|
|
22 |
AC-3 |
AC-3、DTS雙解碼及2-5.1聲道3D環繞聲實驗線路板 |
20塊 |
|
23 |
功放 |
功放前置放大及顯示電路實驗線路板 |
20塊 |
|
功放電源及功率放大電路實驗線路板 |
20塊 |
||
|
24 |
錄放機 |
錄音、放音、功率放大實驗線路板 |
20塊 |
|
25 |
收音機 |
調頻、調幅超外差式立體聲收音機實驗線路板 |
20塊 |
八、實驗項目（必須滿足167個項實訓項目）
1、利用電視信號發生器測試與檢修黑白電視機的方法；
2、利用電視信號發生器測試與檢修彩色電視機的方法；
3、調頻、調幅立體聲收音機工作原理的分析；
4、調頻、調幅立體聲收音機的操作與實驗方法；
5、錄放機基本參數的測試方法；
6、錄放機的操作與實驗方法；
7、東芝二片彩電微處理器M50436-560SP的認識與功能分析；
8、東芝二片彩電微處理器M50436-560SP遙控電路常見故障的檢修方法；
9、東芝二片彩電公共通道與伴音通道的電路分析；
10、東芝二片彩電TA7698解碼電路與圖像電路分析；
11、了解模擬量控制的原理；
12、行頻、行幅的調整；
13、紅外遙控器的發送與接收；
14、幀頻、幀幅和幀中心的調整；
15、聚焦的調整；
16、白平衡的調整；
17、副亮度的調整；
18、色同步相位的調整；
19、延時解調器幅度的調整；
20、屏幕字符位置的調整；
21、東芝二片彩電AFT電壓丟失，不能預置故障演示；
22、東芝二片彩電L頻段電壓丟失，L頻段節目不能預置故障演示；
23、東芝二片彩電微處理器無亮度控制信號輸出，亮度失控故障演示；
24、東芝二片彩電微處理器無音量控制信號輸出，音量失控故障演示；
25、東芝二片彩電微處理器第8腳無AFT開關信號輸出，不能預置故障演示；
26、東芝二片彩電U頻段電壓丟失，U頻段節目不能預置故障演示；
27、東芝二片彩電AFT開關信號丟失，不能鎖臺故障演示；
28、東芝二片彩電不能正常提取存儲器數據，無法選臺故障演示；
29、東芝二片彩電存儲器-30V擦除電壓丟失，不能更新數據故障演示；
30、東芝二片彩電行脈沖丟失，無字符故障演示；
31、東芝二片彩電字符消隱信號丟失，字符竄色、模糊不清故障演示；
32、東芝二片彩電場同步脈沖丟失，不能鎖臺；
33、東芝二片彩電AV/TV控制信號丟失，不能進行AV/TV轉換故障演示；
34、東芝二片彩電0~30V調諧電壓和U段電壓異常，不能調諧電臺故障演示；
35、東芝二片彩電0~30V調諧電壓和H段電壓異常，不能調諧電臺故障演示；
36、東芝二片彩電M50436的第2腳的音量控制信號未送到TA7680的第1腳，音量失控故障演示；
37、東芝二片彩電TA7680局部損壞，無聲音故障演示；
38、東芝二片彩電TA7680的AGC電路異常，圖像效果變差故障演示；
39、東芝二片彩電視頻輸出異常，無圖像故障演示；
40、東芝二片彩電6。5M伴音中頻丟失，無聲音故障演示；
41、東芝二片彩電聲音通道故障，無聲音故障演示；
42、東芝二片彩電中放無音頻信號輸出，無聲音故障演示；
43、東芝二片彩電伴音功放對管有一只損壞，音質變差，音量變小故障演示；
44、東芝二片彩電中放無視頻信號輸出，無圖象、無光柵故障演示；
45、東芝二片彩電色度延遲信號丟失，彩色變淡，有爬行現象故障演示；
46、東芝二片彩電4.43M晶振損壞,無彩色故障演示；
47、東芝二片彩電TA7698局部損壞,出現水平一條亮線故障演示；
48、東芝二片彩電場同步信號丟失,場不同步故障演示；
49、東芝二片彩電消亮點電路故障,關機有亮點.故障演示；
50、東芝二片彩電亮度信號丟失,圖像變暗、模糊不清故障演示；
51、東芝二片彩電G-Y信號丟失，缺綠色故障演示；
52、東芝二片彩電B-Y信號丟失，缺藍色故障演示；
53、東芝二片彩電R-Y信號丟失，缺紅色故障演示；
54、東芝二片彩電對比度電路故障，圖像暗淡、對比度差故障演示；
55、東芝二片彩電行同步信號丟失，行不同步故障演示；
56、東芝二片彩電行振蕩電路丟失，無圖像、無聲音、無光柵故障演示；
63、三洋LA76818A單片彩色電視機電路分析；
64、單片彩色電視機總線工廠調試模式的進入與調試方法；
65、單片彩色電視機音頻輸入電路故障，無聲音故障演示；
66、單片彩色電視機4.2V穩壓管損壞，不能開機故障演示；
67、單片彩色電視機鍵控電路故障障演示；
68、單片彩色電視機AFT電路障演示；
69、單片彩色電視機H頻段電壓丟失，H段收不到臺故障演示；
70、單片彩色電視機L頻段電壓丟失，L段收不到臺故障演示；
71、單片彩色電視機U頻段電壓丟失，U段收不到臺故障演示；
72、單片彩色電視機遙控電源丟失，不能遙控故障演示；
73、單片彩色電視機場振蕩信號丟失，水平一條亮線故障演示；
74、單片彩色電視機場脈沖丟失，無字符故障演示；
75、單片彩色電視機行振勵電路故障，無光柵故障演示；
76、單片彩色電視機ABL失效故障演示；
77、單片彩色電視機綠基色信號丟失，缺綠色故障演示；
78、單片彩色電視機藍基色信號丟失，缺藍色故障演示；
79、單片彩色電視機紅基色信號丟失，缺紅色故障演示；
80、單片彩色電視機伴音電源電路故障，無聲音故障演示；
81、單片彩色電視機音量控制電路故障演示；
82、單片彩色電視機聲表面故障演示；
83、單片彩色電視機晶振損壞，無彩色故障演示；
84、學生智能答題器的使用；
85、DVD視盤機的基本操作；
86、DVD視盤機工作原理分析；
87、DVD視盤機的基本組成的認識；
88、激光頭的工作原理分析；
89、DVD視盤機參數的測量；
90、DVD視盤機維修時的操作方法；
91、DVD顯示屏無顯示故障演示；
92、DVD顯示控制電路CLK信號丟失故障演示；
93、DVD顯示控制電路SB信號丟失故障演示；
94、DVD顯示控制電路DATA信號丟失故障演示；
95、DVD鍵控電路故障一故障演示；
96、DVD鍵控電路故障二故障演示；
97、DVD鍵控電路故障三故障演示；
98、DVD+5V電源電路故障演示；
99、DVD—12V電源電路故障演示；
100、DVD+12V電源電路故障演示；
101、黑白電視電機行掃描電路的工作原理與故障分析；
102、黑白電視電機場掃描電路的工作原理與故障分析；
103、黑白電視電機圖像通道電路的工作原理與故障分析；
104、黑白電視電機伴音電路的工作原理與故障分析；
105、黑白電視電機同步分離電路的工作原理與故障分析；
106、TA黑白電視機電源取樣電路故障演示；
107、TA黑白電視機電源調整管損壞故障演示；
108、TA黑白電視機電源電路異常故障演示；
109、TA黑白電視機TA7609損壞故障演示；
110、TA黑白電視機場推動管損壞故障演示；
111、TA黑白電視機場輸出對管損壞故障演示；
112、TA黑白電視機行消隱信號丟失,有回掃線故障演示；
113、TA黑白電視機AFC電路故障,行不同步故障演示；
114、TA黑白電視機行逆程電容失效,行幅不足故障演示；
115、TA黑白電視機視放+100V電壓丟失故障演示；
116、UPC黑白電視機高頻頭損壞故障演示；
117、UPC黑白電視機CD1366的AGC電路故障演示；
118、UPC黑白電視機CD1353故障演示；
119、UPC黑白電視機音量控制電位器故障演示；
120、UPC黑白電視機視放管損壞故障演示；
121、UPC黑白電視機行場消隱電路故障演示；
122、UPC黑白電視機場同步電路故障演示；
123、UPC黑白電視機行振蕩電路故障演示；
124、UPC黑白電視機AFC電路故障演示；
125、UPC黑白電視機行消隱電路故障演示；
126、UPC黑白電視機場輸電路故障演示；
127、UPC黑白電視機穩壓電源故障演示；
128、分立黑白電視機音量控制電路故障演示；
129、分立黑白電視機行同步電路故障演示；
130、分立黑白電視機行場消隱電路故障演示；
131、分立黑白電視機行振蕩電路故障演示；
132、分立黑白電視機行推動電路故障演示；
133、分立黑白電視機視放+100V電壓電路故障演示；
134、分立黑白電視機場同步電路故障演示；
135、分立黑白電視機場輸出電路故障演示；
136、、分立黑白電視機同步分離電路故障演示；
137、功放基本電路分析；
138、BA5096工作原理分析；
139、功放R聲道無聲故障演示；
140、功放R聲道失真故障演示；
141、功放L聲道無聲故障演示；
142、功放L聲道失真故障演示；
143、功放前置電路故障演示；
144、功放混響電路故障演示；
145、功放聲音輸入電路故障演示；
146、功放運算放大器電路故障演示；
147、功放顯示電路故障演示。
TWTV-42型家電音視頻維修技能實訓考核裝置（智能考核型、42寸液晶）
TWTV-42型家電音視頻維修技能實訓考核裝置是根據中華人民共和國勞動和社會保障部發布的《家用電子產品維修工職業技能實訓和鑒定設備技術規范》，按照職業教育的教學和實訓要求而研發的產品，適合高職院校、職業學校的應用電子技術、電子電器應用與維修等專業的電視機原理與維修、家用電子產品原理與維修等課程的實訓教學。本實訓裝置也適合技工學校、職業培訓學校、職教中心、鑒定站/所的家電類專業及家電維修工中音視頻類維修實操，以及中級、高級工的技能鑒定考核。
實訓臺包括實訓控制屏（交直流電源、彩色信號發生器、智能考核接口）、液晶顯示屏和實訓組件（液晶電視模塊、、智能實訓考核系統）。液晶顯示屏：42寸，對比度：600：1，亮度：500cd/m2,反應時間＜16ms。液晶電視模塊包括智能故障轉換接口、開關穩壓電路、逆變器背光驅動電路、遙控及本機鍵盤控制、視頻信號處理、音頻輸出、AD模數轉換、內置故障設置系統，可由電腦隨機設置故障點。智能實訓考核系統配智能考核軟件和智能答題器，學生可以通過答題器與教師電腦進行數據交換，可以對學生考核情況進行統計分析。配備實訓指導書。
TWTV-42型家電音視頻維修技能實訓考核裝置技術性能
1.輸入電源：?jiǎn)蜗嗳€制AC220V±10%50HZ
2.工作環境：溫度-10℃～+40℃相對濕度＜85%（25℃）
3.整機容量：＜300VA
4.安全保護：動作電流≤30mA、動作時間≤0.1s
5.外形尺寸：170cm×93cm×135.5cm
6.配備密碼開機、定時關機系統，便于實驗管理。
TWTV-42型家電音視頻維修技能實訓考核裝置系統組成
1.本裝置由實訓控制屏、實訓桌、液晶顯示器和實訓組件四部分組成,實訓控制屏（鐵質雙層亞光密紋噴塑結構，鋁塑面板）
2.交流電源（均帶有過流保護）
輸出電源：市電不隔離輸出 220V 50HZ
隔離變壓器輸出 220V 50HZ
14.5V50HZ
3.直流電源：±16V/+12V
4.彩色信號發生器
（1）輸出信號頻率范圍：第12頻道
（2）電視信號形式：分為圓、點、格、黑白格、彩色、單色等16種形式，可通過按鍵直接選擇
（3）輸出信號：有視頻、伴音（中頻6.5M）、射頻輸出接口）
（4）信號制式：PAL-D/K
5.智能考核接口單元：答題器接口、PC機串行接口、彩電模塊接口
（二）液晶顯示器：42寸,對比度：600：1，亮度：500cd/m2,反應時間：＜16ms
（三）實訓組件
本裝置由液晶彩電模塊、DVD視盤機、智能實訓考核系統組成。
1.液晶彩電實訓模塊
智能故障轉換接口單元、開關穩壓電路單元、逆變器背光驅動電路單元、遙控及本機鍵盤控制單元、視頻信號處理單元、音頻輸出單元、AD模數轉換單元、內置設故排故系統（可由電腦隨機故障點）
2.智能實訓考核系統:1、計算機可以監控1-126臺家用電器智能考核臺2、已設置20多個故障點。3、具有發卷功能4、具有收卷功能5、具有單臺和全部實驗臺清零功能6、具有自動檢測各家用電器考核臺的通訊聯機情況7、可以生成學生個人成績單8、可以對學生考核情況進行統計、分析9、設有進入系統密碼，進入系統后能夠修改密碼10、具有打印功能11、具有答題次數限制功能12、學生臺配智能答題器，學生可以通過答題器與都師進行數據交換
（四）實訓桌：整體結構采用鋁合金框架落地臺式，并設有四個萬向輪和四個固定調節機構，便于移動和固定，利于實驗室布局。桌面為防水、防火、耐麿高密度板、結構堅固，造型美觀大方。設有抽屜和柜門，用于放置工具和資料等。
實驗項目
1.黑屏故障分析與故障演示實驗;
2.有聲音，無圖像的故障分析與演示實驗;
3.鍵控電路的故障分析與演示實驗;
4.遙控接收電路的故障分析與演示實驗;
5.無光柵,無聲音故障分析與演示實驗;
6.右聲道無聲音故障分析與演示實驗;
7.左聲道無聲音故障分析與演示實驗;
8.功放電路的故障分析與演示實驗;
9.遙控發射電路的故障分析與演示實驗;
10.有光柵、無圖像、無伴音的故障分析與演示實驗;
11.液晶屏壞點檢測演示實驗;
12.液晶電視工作電壓適應范圍演示實驗;
13.液晶電視綜合性能測試實驗.
TW-NC01農村廣播.電視與網絡通信系統裝調實訓裝置（工程型）
一、 概 述
隨著農村信息化建設的不斷推進，農村各地的廣播系統、有線電視系統、數字衛星系統、電話系統以及網絡系統發展比較迅速，這就使得農村電工從業人員需求劇增，同時對農村電工的職業技能有了更高的要求。基于以上考慮，本企業研制了“TW-NC01型農村廣播?電視與網絡通信系統裝調實訓裝置”，包含了農村有線廣播系統的安裝與調試、農村有線電視系統的安裝與調試、農村數字衛星系統的安裝與調試、農村電話系統的安裝與調試及農村網絡系統的安裝與調試五大部分，實訓內容豐富，實際操作貼近現場，可作為各職教中心、職業培訓和鑒定機構進行農村電工的培訓和考核設備，也可作為各職業院校相關專業的實訓設備。
價格83000元（32寸液晶自備）
二、技術性能
1.農村廣播.電視與網絡通信系統裝調實訓裝置 輸入電源：?jiǎn)蜗嗳€～220V±10% 50Hz
2. 農村廣播.電視與網絡通信系統裝調實訓裝置工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3. 農村廣播.電視與網絡通信系統裝調實訓裝置裝置容量：≤1.5kVA
4.農村廣播.電視與網絡通信系統裝調實訓裝置 安全性能：具有漏電保護功能，安全符合國家標準
三、系統配置
1. 農村有線廣播系統一套：有線麥克風、組合音響、功率放大器、高音揚聲器、阻抗匹配變壓器等；
2. 有線電視傳輸系統CATV一套：同軸電纜、入戶線盒、分配器、用戶終端盒、彩色電視機（32吋液晶）等；
3. 衛星接收系統一套：衛星天線、衛星接收機、同軸電纜等；
4. 農村電話系統一套：入戶線盒、分線盒、水晶頭、電話線、電話線終端接口等；
5. 農村網絡系統一套：入戶線盒、分線盒、水晶頭、調制解調器、臺式計算機（用戶自配）等；
6. 常用工具及配件一套。
四、實訓項目
1. 農村有線廣播系統的安裝與調試
(1) 麥克風與功率放大器的連接
(2) 組合音響與功率放大器的連接
(3) 功率放大器和高音揚聲器的連接
(4) 通過麥克風輸入設備進行廣播試驗、調試
2. 農村有線電視系統的安裝與調試
(1) 入戶線盒的安裝
(2) 用戶終端盒的安裝
(3) 有線電視系統開機試驗、調試
3. 農村數字衛星系統的安裝與調試
(1) 室外電纜接頭的安裝
(2) 連接插頭的安裝
(3) 衛星接收機與有AV接口的彩色電視機的連接
(4) 衛星接收機與音響和電視機的連接
(5) 衛星接收機與錄像機和電視機的連接
(6) 農村數字衛星系統的聯機通電試驗、調試
4. 農村電話系統的安裝與調試
(1) 入戶線盒及分線盒的安裝
(2) 電話線終端接口的安裝
(3) 農村電話系統的聯機試驗、調試
5. 農村電信網絡系統的安裝與調試
(1) 分線盒的連接
(2) 調制解調器的連接
(3) 電信網絡的設置
(4) 農村電信網絡系統的聯機調試
6. 農村寬帶網絡系統的安裝與調試
(1) 網線的制作與連接
(2) 網絡終端盒的安裝
(3) 安裝網絡協議與設置IP地址
(4) 農村寬帶網絡系統的聯機調試
