福建航運學校-TW-550型PLC可編程控制器實訓裝置
PLC可編程控制器是以微處理機基礎發展起來的新型工業控制裝置。它以體積小、功能強、可靠性高以及應用安裝方便的特點，很快在我國的工業控制中占據了主導地位，并且不斷發展。根據這一發展形勢，全國各大專院校、各類職業技術學校都將PLC教學納入教學任務，作為電子、電氣以及工業自動化類專業的一門必修棵。PLC可編程實驗系統是根據這一教學要求開發的新一代PLC教學產品，自產品推出以來，得到了各大院校教學教師和專家的一致好評。全套裝置設計合理、功能強大、操作簡單方便，對學生理解和掌握可編程控制器的控制原理和操作方法。加快學習PLC的編程方法。都具有幫助。是PLC教學中的理想工具。
系統構成
1、PLC可編程控制器實驗臺
2、PLC可編程控制器演示裝置
3、PLC可編程控制器操作桌
4、編程應用軟件
5、PLC及轉接通訊電纜或手動控制器（自備）
PLC可編程控制器實驗臺
1、功能、特點
1）實驗臺包括
◆交流電源輸入?yún)^(qū)
◆ PLC主機
◆ LED發光管、指示燈
◆輸出負載指示
◆輸入模擬開關（按鈕和開關）
◆ LED數碼管、蜂鳴器
◆支流穩壓電源5V1A，24V2A
◆ PLC輸入、輸出端口
◆直流電機、繼電器
2）PLC主機的輸入輸出均以引到面板上。輸入可以接模擬輸入開關、行程開關或光電開關等。輸出可以接面板上的指示燈、數碼管和繼電器、直流電機和蜂鳴器，還可以與演示裝置相連接，可應用實際的工業控制。
3）PLC主機一般采用日本原裝的三菱系列主機。如用戶要求時也可配備其他型號主機。
4）實驗臺本身帶有24V2A的電源?？梢灾苯佑糜谳敵鲐撦d或與演示裝置接口或與其它對應裝置相連。
5）PLC實驗臺與演示裝置之間的連接即可采用自鎖緊接插件，單線逐點連接，以提高動手動腦能力，加深了解PLC的結構功能，又可通過排線一次性連接，以提高實驗連線速度，與其他廠家的單一連接法相比具有絕對優越性。
6）可完成PLC控制原理基本實驗、應用實驗以及用于真正的工業控制。
2、實驗項目
1）與、或、非邏輯功能實驗
2）定時器、計數器功能實驗
3）跳轉、分支功能實驗
4）移位寄存器實驗
5）數據處理功能實驗
6）微分、位操作實驗
7）交通信號燈控制PLC自動控制
8）水塔水位自動控制PLC自動控制
9）自控成型機PLC自動控制
10）自控軋鋼機PLC自動控制
11）多種液體自動混合PLC自動控制
12）自動送料裝車系統PLC自動控制
13）郵件分揀機PLC自動控制
14）電梯控制PLC自動控制
15）機械手控制PLC自動控制
16）五相步進電機模擬控制PLC自動控制
17）自動飲料售貨機PLC自動控制
18）自動洗衣機系統PLC自動控制
19）電鍍車間生產系統PLC自動控制
20）加工中心刀具庫選擇控制PLC自動控制
21）LED數碼管實驗
22）天塔之光PLC自動控制
23）增加基礎實驗內容
24) PLC控制的三相異步電動機正反轉控制
25) PLC控制的三相異步電動機Y/△啟動控制
26) PLC控制的三相異步電動機降壓啟動控制
27) PLC控制的三相異步電動機能耗制動控制
3、技術參數
◆PLC主機選用：三菱FX1N-40MR
◆輸出電壓：直流24V，電壓表指示
◆利用應用軟件編程
◆電源輸入：交流220V，50Hz
◆電流≥2A，電流具有過載保護
◆外形尺寸：160 X 75 X 140 cm
PLC可編程控制器演示裝置
該裝置是為了配合PLC可編程控制器實驗臺使用而設計的外接演示裝置。它由LED發光二極管、大型LED數碼管、直流電機、步進電機等執行機構用其他外圍電路模擬實際工業控制過程中的狀態，它形象生動的演示了PLC的整個執行過程。通過該裝置，可以鍛煉學生的動手能力，能夠形象生動的執行機構驗證自己編寫程序的正確性，掌握PLC的實際應用，增強學生對PLC的學習興趣。該裝置在演示屏上位置可任意移動、互換。
演示裝置上對PLC的輸入輸出均采用24V電源，5V電源供執行機構中的外圍使用，目前每套演示裝置主要由十六塊演示板組成，它們的型號分別為：
1）交通信號燈控制PLC自動控制
2）水塔水位自動控制PLC自動控制
3）自控成型機PLC自動控制
4）自控軋鋼機PLC自動控制
5）多種液體自動混合PLC自動控制
6）自動送料裝車系統PLC自動控制
7）郵件分揀機PLC自動控制
8）電梯控制PLC自動控制
9）機械手控制PLC自動控制
10）五相步進電機模擬控制PLC自動控制
11）自動飲料售貨機PLC自動控制
12）自動洗衣機系統PLC自動控制
13）電鍍車間生產系統PLC自動控制
14）加工中心刀具庫選擇控制PLC自動控制
15）LED數碼管實驗
16）天塔之光PLC自動控制
優點：PLC實驗臺與演示裝置之間的連接即可采用自鎖連接插件，單線逐點連接，以提高動手動腦能力，加深了解PLC的結構功能。又可通過排線一次性連接，以提高實驗速度，與其他廠家的單一連接相比具有絕對優越性。
|
序號 |
設 備 名 稱 |
規 格 型 號 |
單位 |
數量 |
|
一 |
實驗屏 |
噴塑鋼結構 |
臺 |
1 |
|
二 |
實驗桌 |
鋼結構 |
張 |
1 |
|
二 |
PLC主機 |
三菱FX1N40MR |
臺 |
1 |
|
三 |
實驗桌 |
鋼木結構，臺面后成型防火板一次成型 |
張 |
1 |
|
五 |
實驗凳 |
ABS凳面、鋼結構 |
張 |
2 |
|
六 |
教師椅 |
五輪轉椅 |
張 |
1 |
|
七 |
編程線 |
三菱專用編程線 |
套 |
1 |
|
八 |
三相電源供給 |
高可靠安全手槍插座 |
組 |
1 |
|
九 |
直流穩壓電源 |
可調0~30V直流電壓 |
組 |
1 |
|
十 |
脈沖信號源 |
可提供“單次”或“連續”頻率可調的脈沖信號 |
組 |
1 |
|
十一 |
保護電路 |
短路漏電保護器 |
個 |
1 |
|
十二 |
實驗連接線 |
一次成型彈性手槍插線 |
套 |
1 |
|
十三 |
實驗程序（光盤） |
（三菱編程軟件/三菱PLC實驗程序/三菱仿真組態實驗程序） |
套 |
1 |
|
十四 |
實驗指導書 |
|
套 |
1 |
|
十五 |
使用手冊 |
|
套 |
1 |
|
十六 |
實驗模塊 |
PLC001交通信號燈PLC自動控制 |
塊 |
1 |
|
PLC002攪拌器的PLC自動控制 |
塊 |
1 |
||
|
PLC003LED數碼管顯示PLC自動控制 |
塊 |
1 |
||
|
PLC004四層電梯的PLC自動控制 |
塊 |
1 |
||
|
PLC005加工中心刀具庫選擇控制 |
塊 |
1 |
||
|
PLC006藝術彩燈造型的PLC控制 |
塊 |
1 |
||
|
PLC007電機的自動控制 |
塊 |
1 |
||
|
PLC009模擬電視發射塔 |
塊 |
1 |
||
|
PLC010自動送料裝車系統 |
塊 |
1 |
||
|
PLC011自動售貨機 |
塊 |
1 |
||
|
PLC012自動成型系統 |
塊 |
1 |
||
|
PLC013水塔自動供水系統 |
塊 |
1 |
||
|
PLC014郵件自動分揀系統 |
塊 |
1 |
||
|
PLC015自動洗衣機系統 |
塊 |
1 |
||
|
PLC016電鍍系統 |
塊 |
1 |
||
|
PLC008步進電機的PLC控制 |
塊 |
1 |
||
|
十七 |
三相異步電動機 |
180W |
臺 |
1 |

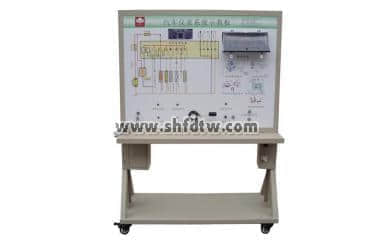

福建航運學校-TW-BDQ23儀表系統實訓臺
全新
一、產品簡介
該設備采用 解放CA1121 汽車儀表系統實物為基礎，充分展示汽車儀表系統的組成結構和工作過程。
適用于學校對汽車儀表系統理論和維修實訓的教學需要。
本設備滿足汽車職業教育的“五個對接十個銜接”的教學需要。
二、功能特點
1.真實可運行的汽車電子儀表系統，充分展示汽車電子儀表系統的組成結構。
操縱與儀表系統相連接的各種傳感器、開關，模擬儀表信號源的工作，可真實演示汽車儀表系統的工作過程。
2.示教板面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；學校學員可直觀對照電路圖和實物，認識和分析汽車電子儀表系統的工作原理。
3.示教板面板上安裝有檢測端子，可直接在面板上檢測汽車電子儀表系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。
4.示教板面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌面，方便放置資料、輕型檢測儀器等。
5.示教板工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功
三、技術規格
外形尺寸：1240×600×1700mm(長×寬×高)
外接電源：AC 220V±10% 50Hz
工作電壓：DC 12V
工作溫度：-40℃～+50℃
顏色：7032
鋼管：40*40*3mm
機柜：1.5mm冷板沖壓成形，背面設置維修門；
移動腳輪：100*60mm
