安徽省淮北市職業技術學院-TW-XQ24汽車電動動力系統實訓平臺(帶變速器）
一．產品簡介
自制電動車控制系統與底盤系統研制而成（地面可真實行駛）；
帶變速器汽車電動動力系統實訓平臺采用純電動汽車上全套動力系統部件，整套設備包括了電動機總成、變速器總成、電動汽車控制器、電池組、儀表總成和操作開關等真實汽車部件，能清晰展示純電動汽車上動力系統各部件連接關系和控制系統的控制方式，使學生對純電動汽車的動力系統有更為直觀的認識。
整套裝置可實現實物對象正常啟動、前行、后退、加速、充電等基本工況，演示了純電動汽車動力系統的工作特點?？衫闷噷Ｓ萌f用表等檢測儀器在相應的檢測插孔上直接檢測動態或靜態信號。
本裝置可設置多種類型的電路故障，完成對學生的綜合技能考核。
二、裝置特點
1.電動動力系統臺架與控制電路系統臺架分為兩個獨立部分設計，即可以提高實驗效果的直觀性，也便于進行系統性電路測量。
2.電動動力系統臺架采用鋼制框架式結構，整體結構堅固。
3.控制電路系統臺架由冷板沖壓而成。
4. 設備上配置相應的數字指示儀表，便于過程監控電動動力系統的狀態。
5. 設備配套了故障設置與排除系統。
三、技術規格
1.工作電源：單相三線～220V±10% 50Hz
2.工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3.裝置容量：＜2.0kVA
4.電池組容量：72V/150AH
5.外形尺寸：
120cm×80cm×150cm(動力系統臺架)
檢測面板1240*600*1700mm(控制系統臺架)
四、基本配置及功能
整套實訓裝置由電動動力系統臺架和控制系統臺架兩大部分組成，兩者之間通過專用航空插頭進行連接。
1.電動動力系統臺架
鋼制臺架上安裝有全套純電動動力系統部件，器件包括電動汽車電動機、變速器總成、電動汽車控制器、4個12V/65AH蓄電池組成的蓄電池組等真實的汽車部件，整體整體結構采用噴塑處理，通過與控制電路系統配套可實行純電動汽車的正常啟動、加速和減速的過程，能真實的觀測純電動汽車啟動、前行、后退、加速、充電等工況下的運行情況，了解純電動汽車的工作原理與結構。
2.控制系統臺架
2.1安裝開關等操縱臺；設有智能故障設置系統。
2.2設備包括汽車組合儀表、操作開關、電子油門踏板、DC\DC變換器、倒車蜂鳴器、保險絲盒、繼電器盒等純電動動力系統的控制部件。
2.3臺架通過專用的航空電纜線與電動動力系統臺架對接，完成純電動汽車電氣控制線路的連接。
2.4通過操縱安裝開關能真實觀測純電動汽車的啟動、前行、后退、加速和充電工況下的運行情況，理解純電動汽車的工作特點和控制方式。
2.5控制器設有診斷接口，可與專用編程器進行連接，進行診斷與編程。
五、實訓項目
1.純電動動力系統啟動工況檢測
2.純電動動力系統前進工況檢測
3.純電動動力系統后退工況檢測
4.純電動動力系統停止工況檢測
5.純電動動力系統充電工況檢測
6.純電動動力系統綜合故障檢測
六、系統配置
基本配置（每臺）
|
序號 |
名 稱 |
主要部件、器件及規格 |
|
1 |
電動動力系統臺架 |
鋼制框架，外表噴塑工藝；地面可行駛； |
|
2 |
控制系統臺架 |
冷板沖壓結構，安裝檢測面板，尺寸1240mm×600mm×1700mm |
|
3 |
電路故障設置與排除裝置 |
天威配套 |
|
4 |
電動汽車控制器 |
天威配套 |
|
5 |
電動汽車電動機 |
1kW |
|
6 |
4檔手動變速器及附件 |
天威配套 |
|
7 |
加速踏板 |
電子式 |
|
8 |
DC/DC變換器 |
|
|
9 |
動力電池組 |
48V/150AH |
|
10 |
操作開關 |
點火開關、檔位開關等 |
|
11 |
其他 |
繼電器盒、保險絲盒等 |
|
12 |
前橋懸掛機構 |
全新天威配套 |
|
13 |
后橋懸掛機構 |
全新天威配套 |
|
14 |
方向盤、轉向柱、萬向節、方向機、轉向拉桿 |
比亞迪F0，電動轉向 |
|
15 |
4條車輪 |
全新天威配套 |
|
16 |
剎車系統 |
全新天威配套 |
|
17 |
駐車裝置 |
全新天威配套 |
|
18 |
照明燈系統 |
全新天威配套 |
|
19 |
汽車充電器 |
24V，50A |
|
20 |
保修卡與合格證 |
天威配套 |
|
21 |
教師手冊 |
天威配套 |

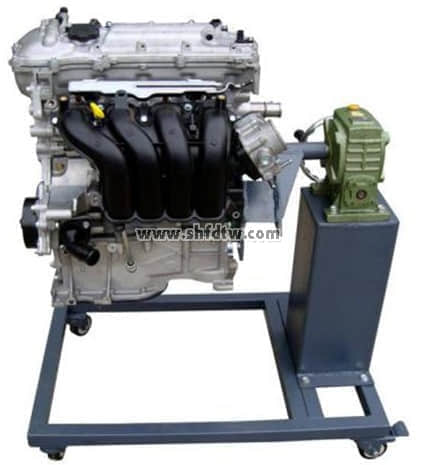

安徽省淮北市職業技術學院-TW-XQ23油電混合動力發動機拆裝實訓臺
一、功能簡介
1.采用發動機總成(易于拆裝)，組裝在專用發動機拆裝翻轉架上。
2.采用減速翻轉機構，可使發動機任意角度旋轉，并能任意位置鎖止，便于學生從不同的角度進行拆卸和裝配。
3.底部放置大面積接油盤，便于小零件或螺絲的集中存放。
4.拆裝翻轉架采用了高強度的鋼結構焊接，表面經噴涂工藝處理，底部帶有自鎖腳輪裝置，可移動式，方便教學。
二．技術規格
設備外形：1000×600×1100mm (長×寬×高)
顏色：7032
鋼管：40*40*3mm
萬向腳輪
前二只萬向帶鎖止功能腳輪
2后二只萬向腳輪
腳輪與臺架用M6*4螺絲固定，方便設備維修與維護。
腳輪：60mm×50mm(直徑×寬度)
腳輪支撐：1.0T
減速機：MOPA70；1：70
三、基本配置(每臺)
|
序號 |
名 稱 |
規格型號 |
單位 |
數量 |
|
1 |
電控汽油發動機總成 |
油電混合動力發動機, 豐田普銳斯 |
套 |
1 |
|
2 |
拆裝翻轉架(帶自鎖腳輪裝置，帶立柱鋼管200*200*5mm) |
950×680×850mm(長×寬×高) |
臺 |
1 |
|
3 |
大面積接油盆 |
660×590×35mm(長×寬×深) |
個 |
1 |
|
4 |
減速機構（帶搖手盤等附件） |
|
套 |
1 |

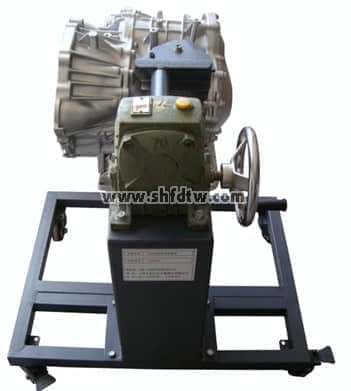

安徽省淮北市職業技術學院-TW-XQ22油電混合動力變速器拆裝實訓臺
一、功能簡介
1.采用油電混合動力變速器總成(附件齊全，易于拆裝)，并裝在專用翻轉架上。
采用減速翻轉機構，可使油電混合動力變速器旋轉任意角度，并能任意位置鎖止，便于學生從不同的角度進行拆卸和裝配。
2.底部放置接油盤，便于小零件或螺絲的集中存放。
3.翻轉架采用了高強度的鋼結構焊接，表面經噴涂工藝處理。翻轉架底部帶有自鎖腳輪，可移動式，方便教學。
二．技術規格
設備外形：1000×600×1100mm (長×寬×高)
顏色：7032
鋼管：40*40*3mm
萬向腳輪
前二只萬向帶鎖止功能腳輪
2后二只萬向腳輪
腳輪與臺架用M6*4螺絲固定，方便設備維修與維護。
腳輪：60mm×50mm(直徑×寬度)
腳輪支撐：1.0T
減速機：MOPA70；1：70
三、基本配置(每臺)
|
序號 |
名 稱 |
規格型號 |
單位 |
數量 |
|
1 |
油電混合動力變速器總成 |
附件齊全，易于拆裝 |
套 |
1 |
|
2 |
拆裝翻轉架(帶自鎖腳輪裝置)，帶立柱鋼管200*200*5mm； |
950×680×850mm(長×寬×高)，帶減速機，可做軸向任意角度的翻轉和靜止。 |
臺 |
1 |
|
3 |
大面積接油盆 |
660×590×35mm(長×寬×深) |
個 |
1 |
|
4 |
減速機構（帶搖手盤等附件） |
|
套 |
1 |
安徽省淮北市職業技術學院-TW-XQ21太陽能電池管理
系統示教板
一、功能特點
1. 該設備完整展示了電動汽車的太陽能電池管理系統，可以動態模擬電動汽車太陽能電池管理系統的運行狀態與工作過程。
2. 示教板面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖與工作原理示意圖；學員可直觀對照電動汽車太陽能電池管理系統結構原理圖和實物，認識和分析電動汽車太陽能電池管理系統的工作原理。
3. 示教板面板上安裝有點火開關、太陽能板，陽光模擬器，太陽能管理模塊，蓄電池，DA/DA轉換電路與操縱開關。
4. 示教板面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有30cm左右的桌面，方便放置資料、輕型檢測儀器等。
5. 示教板工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。
二、技術參數
1. 外接電源：交流220V±10% 50Hz
2. 工作電壓：直流12V
3. 工作溫度：-40℃～+50℃
4. 外形尺寸：1240×600×1700mm(長×寬×高)
三、實驗項目
1. 太陽能電池發電原理實驗
2. 不同光源對太陽能電池的差異
3. 溫度對太陽能電池的差異
4. 不同輻射度的無負載電壓與短路電流
5. 太陽能電池串聯連接
6. 太陽能電池串聯連接時有遮蔽現象
7. 太陽能電池并聯連接
8. 太陽能電池并聯連接時有遮蔽現象
9. 太陽能電池的電壓-電流特性曲線
10. 太陽能電池/蓄電池充放電控制實驗
11. 太陽能電池/DA-DA升壓給電動車充電實驗
安徽省淮北市職業技術學院-TW-XQ15純電動汽車能量管理系統示教板
一、功能特點
1. 純電動汽車能量管理系統示教板完整展示了純電動汽車能量管理系統，可以動態模擬純電動汽車的啟動、低速行駛、一般行駛、全速行駛、減速行駛和停車六種工況下的能量流動方向以及電動機的運行狀態。
2. 示教板面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖與工作原理示意圖；學員可直觀對照汽車電動動力系統結構原理圖和實物，認識和分析汽車電動動力系統的工作原理。
3. 示教板面板上安裝有點火開關、工況開關、油門踏板、擋位開關、制動開關、數字轉速表、電流指示表等，并輔以發光二極管進行系統流向的動態指示，還設有一臺模擬電機用來演示電動機的工作狀態。
4. 示教板面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有30cm左右的桌面，方便放置資料、輕型檢測儀器等。
5. 示教板工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。
安徽省淮北市職業技術學院-TW-XQ14混聯式混合動力汽車能量控制策略示教板
一、功能特點
1. 混聯式混合動力汽車能量控制策略示教板完整展示了混聯式混合動力汽車能量控制策略，可以動態模擬混聯式混合動力汽車的啟動、低速行駛、一般行駛、全速行駛、減速行駛和停車六種工況下的能量流動方向以及電動機、發動機以及發電機的運行狀態，動態展示混聯式混合動力系統的特點和優勢。
2. 示教板面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖與工作原理示意圖；學員可直觀對照混聯式混合動力系統結構原理圖和實物，認識和分析混聯式混合動力系統的工作原理。
3. 示教板面板上安裝有點火開關、工況開關、油門踏板、擋位開關、制動開關、數字轉速表、電流指示表等，并輔以發光二極管進行系統流向的動態指示，還設有三臺模擬電機用來分別演示發動機、電動機以及發電機的工作狀態。
4. 示教板面板部分采用1.5mm冷板沖壓結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有30cm左右的桌面，方便放置資料、輕型檢測儀器等。
5. 示教板工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。
二、技術參數
1. 外接電源：交流220V±10% 50Hz
2. 工作電壓：直流12V
3. 工作溫度：-40℃～+50℃
4. 外形尺寸：1240×600×1700mm(長×寬×高)

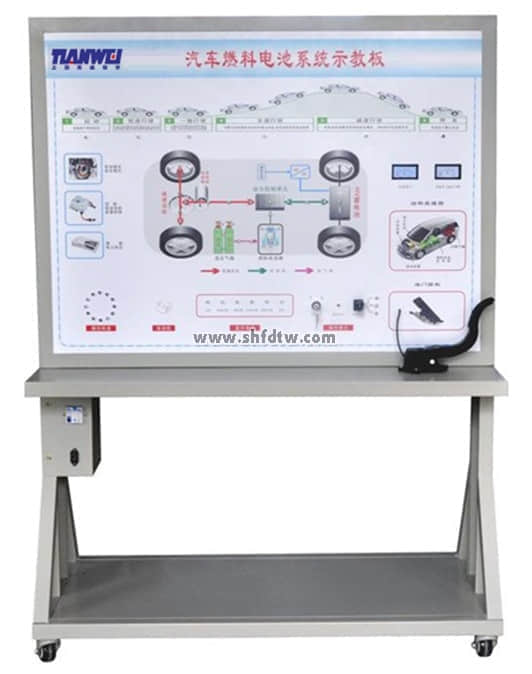

安徽省淮北市職業技術學院-TW-XQ11汽車燃料電池
系統示教板
一、功能特點
1、汽車燃料電池系統示教板完整展示了汽車燃料電池動力系統，可以動態模擬燃料電池系統的啟動、低速行駛、一般行駛、全速行駛、減速行駛和停車六種工況下的能量流動方向以及電動機的運行狀態。
2、示教板面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖與工作原理示意圖；學員可直觀對照汽車燃料電池系統結構原理圖和實物，認識和分析汽車燃料電池系統的工作原理。
3、示教板面板上安裝有點火開關、工況開關、油門踏板、擋位開關、制動開關、轉速表、電流指示表等，并輔以發光二極管進行系統流向的動態指示，還設有一臺模擬電機用來演示電動機的工作狀態。
4、示教板整體采用1.5mm厚冷軋板，嚴格按鈑金加工工藝操作，經酸洗、噴塑，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌面，方便放置資料、輕型檢測儀器等。
示教板工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。
二、技術參數
1、外接電源：交流220V±10% 50Hz
2、工作電壓：直流12V
3、工作溫度：-40℃～+50℃
4、外形尺寸：1240*600*1700mm(長×寬×高)
三、實訓項目
1．可模擬運行汽車燃料電池（氫氣）系統，展示汽車燃料電池（氫氣）系統的組成結構及原理。安裝發光二極管進行系統流向的動態指示。
2．操縱點火開關與調節開關，可模擬演示汽車燃料電池（氫氣）系統的各工況工作過程。
3. 模擬燃料電池（氫氣）系統啟動工作過程
4. 模擬燃料電池（氫氣）系統低速行駛工作過程
5. 模擬燃料電池（氫氣）系統一般行駛工作過程
6. 模擬燃料電池（氫氣）系統全速行駛工作過程
7. 模擬燃料電池（氫氣）系統減速行駛工作過程
8. 模擬燃料電池（氫氣）系統停車行駛工作過程
9. 模擬燃料電池（氫氣）系統制動回收工作過程

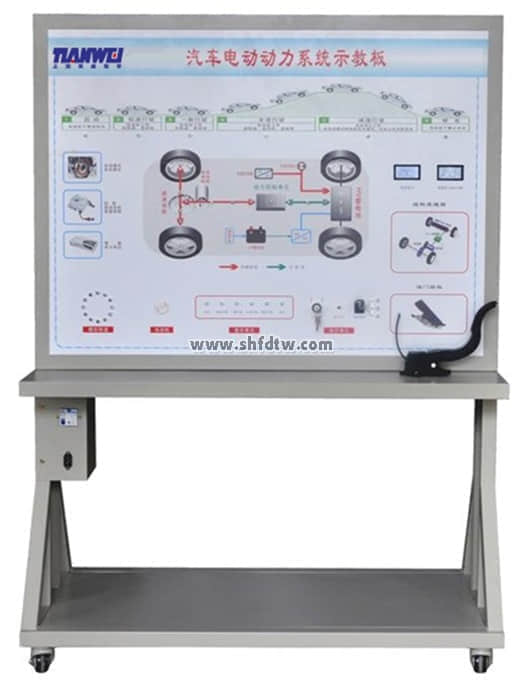

安徽省淮北市職業技術學院-TW-XQ10汽車電動動力
系統示教板
一、功能特點
1、汽車電動動力系統示教板完整展示了汽車電動動力系統，可以動態模擬電動動力系統的啟動、低速行駛、一般行駛、全速行駛、減速行駛和停車六種工況下的能量流動方向以及電動機的運行狀態。
2、示教板面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖與工作原理示意圖；學員可直觀對照汽車電動動力系統結構原理圖和實物，認識和分析汽車電動動力系統的工作原理。
3、示教板面板上安裝有點火開關、工況開關、油門踏板、擋位開關、制動開關、轉速表、電流指示表等，并輔以發光二極管進行系統流向的動態指示，還設有一臺模擬電機用來演示電動機的工作狀態。
4、示教板整體采用1.5mm厚冷軋板，嚴格按鈑金加工工藝操作，經酸洗、噴塑，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌面，方便放置資料、輕型檢測儀器等。
示教板工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。
二、技術參數
1、外接電源：交流220V±10% 50Hz
2、工作電壓：直流12V
3、工作溫度：-40℃～+50℃
4、外形尺寸：1240*600*1700mm(長×寬×高)
三、實訓項目
1．可模擬運行汽車電動動力系統，展示汽車電動動力系統的組成結構及原理。安裝發光二極管進行系統流向的動態指示。
2．操縱點火開關與調節開關，可模擬演示汽車電動動力系統的各工況工作過程。
3. 模擬電動動力系統啟動工作過程
4. 模擬電動動力系統低速行駛工作過程
5. 模擬電動動力系統一般行駛工作過程
6. 模擬電動動力系統全速行駛工作過程
7. 模擬電動動力系統減速行駛工作過程
8. 模擬電動動力系統停車行駛工作過程
9. 模擬電動動力系統制動回收工作過程

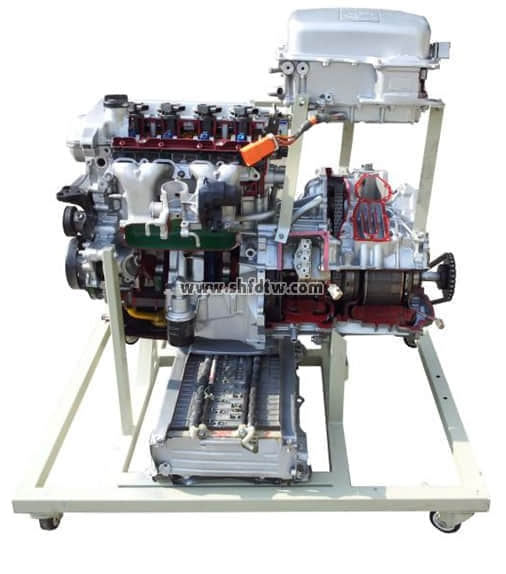

安徽省淮北市職業技術學院-TW-XQ6油電混合動力
汽車動力系統解剖演示臺
一、產品簡介
油電混合動力汽車動力系統解剖演示臺采用豐田普銳斯混聯式混合動力系統(包括：發動機、發電機和電動機等)總成進行剖面處理，各部件齊全，剖面位置合理，能全面展示混聯式混合動力系統內外部結構和部件的運動情況，并可通過MCU控制系統模擬混合動力系統的啟動、低速行駛、一般行駛、全速行駛、減速行駛和停車六種工況下的混聯式混合動力系統運行狀態，更加直觀地的掌握豐田普銳斯混聯式混合動力系統工作原理。適用于混合動力汽車動力系統原理和機械機構的教學。
二、功能特點
1. 采用原廠混聯式混合動力系統(包括：發動機、發電機和電動機等)進行機構切剖，充分展示混合動力汽車動力系統機構部分的內外結構。
2. 對混聯式混合動力系統各機械剖面采用不同顏色的油漆進行噴涂。
3. 由三相齒輪減速感應電機帶動發動機曲軸與電動機驅動軸做各種工況的低速運轉，真實演示混聯式混合動力系統內部機械部件的運動過程。
4. 移動臺架采用了高強度的鋼結構焊接，表面經噴涂工藝處理。移動臺架底部帶有自鎖腳輪裝置，可移動式，方便教學。
三、技術參數
1. 外形尺寸：1400×800×1000mm(長×寬×高)
2. 動力電源：三相四線(三相五線380V±10% 50Hz)
3. 三相齒輪減速感應電機：
額定電壓：AC 220V/380V 50Hz
額定功率：120W
額定轉速：50Hz 90/1400rpm 60Hz 90/1500rpm
減速比：30
4. 工作溫度：-40℃～+50℃
四、基本配置(每臺)
豐田普銳斯混聯式混合動力系統(包括：發動機、發電機和電動機等)總成，三相齒輪減速感應電機，三相漏電保護開關，移動臺架(帶自鎖腳輪裝置)
安徽省淮北市職業技術學院-TW-XQ4純電動汽車
永磁電機解剖模型
一、產品簡介
純電動汽車永磁電機解剖模型選用電動汽車用三相永磁無刷電機實物為基礎，采用線切割，激光切割等工藝進行局部解剖，可清楚展示電動機結構，方便進行工作原理等教學，配有詳細教學資料。
二．技術規格
3KW三相永磁無刷電機（電動汽車使用）
外形與顏色
設備外形：400×300×300mm (長×寬×高)
安裝底座顏色：7032
制造工藝
1.設備底座架
1.1鋼性結構焊接
1.2冷板成形（厚1.5mm）
1.3表面采用亞光灰噴塑工藝，厚度0.3mm.
2. 膠墊
2.1防震膠墊
2.2防震膠墊與底座用M6*4螺絲固定。

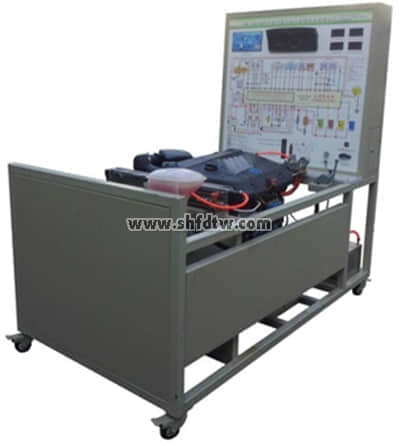

安徽省淮北市職業技術學院-TW-XQ1油氣雙燃料
汽車動力系統實訓臺(汽油版）
一、設備簡介
油氣雙燃料汽車動力系統實訓臺(汽油版）采用雙燃氣混合動力汽油發動機為基礎，可運行發動機，進行起動、加速、減速等工況的實踐操作，真實展示雙燃氣混合動力汽油發動機的組成結構和工作過程。
適用于中高等職業技術院校、普通教育類學院和培訓機構對汽車雙燃氣混合動力發動機和維修實訓的教學需要。
二、功能特點
1.真實可運行的雙燃氣混合動力汽油發動機，充分展示雙燃氣混合動力汽油發動機的組成結構和工作過程。
2.實訓臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖（包括發動機電控電路與燃料控制ECU系統）；學員可直觀對照電路圖和雙燃氣混合動力汽油發動機實物，認識和分析控制系統的工作原理。
3.實訓臺面板上安裝有汽車儀表與燃氣轉換開關，可實時顯示發動機轉速、水溫、機油壓力燈、燃氣存儲量、充電指示燈等參數變化。
4.實訓臺面板上安裝有檢測端子、可直接在面板上檢測各繼電器、電磁閥、傳感器等管腳的電信號，如電阻、電壓、電流、頻率信號等。
5.實訓臺配備有油門控制裝置，可方便對發動機加速減速。發動機在怠速狀態時，只有燃油工作；在加速狀態時，油氣混合同時工作，在負荷加大時，燃氣量變大。
6.設備檢測面板正前方底座上配有20cm的鋼制臺面，方便放置資料、檢測儀器等。
7.實訓臺配備有電源總開關、水箱防護罩、飛輪防護罩等安裝保護裝置。
8.實訓臺底座采用鋼結構焊接，表面采用噴烤漆工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
三、技術規格
外形尺寸：1500×1000×1700mm(長×寬×高)
工作電源：直流12V
燃油標號：依發動機型號
油箱容積：10L
工作溫度：-40℃～+50℃
顏色：7032
鋼管：40*40*3mm
面板機柜：1.5mm冷板沖壓成形，背面設置維修門；
移動腳輪：120*80mm
四、基本配置(每臺)
|
序號 |
名 稱 |
規格型號 |
單位 |
數量 |
|
1 |
檢測控制面板 |
裝有各種檢測端子以及彩色電路圖 |
套 |
1 |
|
2 |
組合儀表 |
|
套 |
1 |
|
3 |
點火開關 |
|
個 |
1 |
|
4 |
燃氣轉換開關 |
天威配套 |
個 |
1 |
|
5 |
燃氣控制裝置 |
天威配套 |
套 |
1 |
|
6 |
雙燃氣混合動力汽油發動機總成（帶發動機運行所有附件） |
翻新，原車 |
套 |
1 |
|
7 |
燃料氣瓶 |
天威配套,5KG |
個 |
1 |
|
8 |
燃油箱 |
10L |
個 |
1 |
|
9 |
油門控制裝置 |
天威配套 |
套 |
1 |
|
10 |
進、排氣管 |
原車 |
套 |
1 |
|
11 |
水箱(含保護罩) |
天威配套 |
套 |
1 |
|
12 |
冷卻風扇 |
天威配套 |
套 |
1 |
|
13 |
蓄電池 |
12V |
臺 |
1 |
|
14 |
繼電器 |
含：起動繼電器等各類運行繼電器 |
套 |
1 |
|
15 |
保險絲盒 |
天威配套 |
個 |
1 |
|
16 |
電源總開關 |
50A |
個 |
1 |
|
17 |
故障模擬系統 |
天威配套 |
套 |
1 |
|
18 |
移動臺架(帶自鎖腳輪裝置) |
1500×1000×1700mm(長×寬×高) |
臺 |
1 |
|
19 |
教師手冊 |
天威配套 |
套 |
1 |
|
20 |
合格證與保修卡 |
天威配套 |
套 |
1 |
