溫州市第二十八中學光伏項目-TW-SNY01光伏發電系統

集成教學演示系統

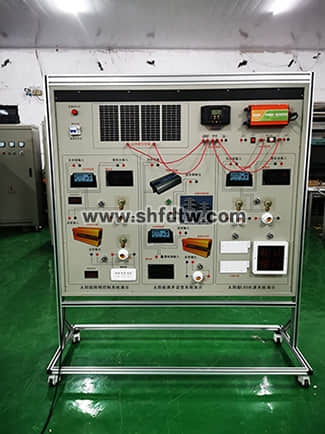

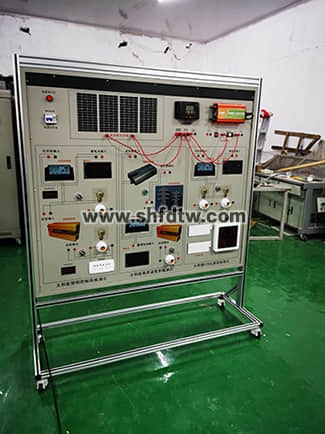

一、光伏發電系統集成演示板

光伏發電系統集成演示版，主要由A、B、C三塊主模板組成。A 太陽能照明控制系統演示模板、B 太陽能離&并網逆變系統演示模板、C 太陽能LED光源系統演示模板。

二、教學及研究演示項目
2、1、太陽能離網照明系統控制變換過程演示
演示1、太陽能離網電站大功率照明單元系統集成。
演示2、太陽能離網LED路燈照明單元系統集成。
演示3、太陽能離網電站單元工作過程：太陽能電池方陣→匯流箱→通用充放電控制器→蓄電池→逆變控制器→交直流電器負載
演示4、太陽能離網路燈單元工作過程：太陽能電池子陣→多功能充放電控制器→蓄電池組→恒流模塊→LED直流電器負載

2、2、太陽能離&并網逆變系統控制變換過程演示

演示1、太陽能微網電站大功率供電單元系統集成。
演示2、太陽能高壓并網電站單元工作過程：太陽能電池方陣→匯流箱→同步逆變電源→公共高低壓電力網
演示3、太陽能低壓并網電站單元工作過程：太陽能電池方陣→匯流箱→通用充放電控制器→蓄電池組→同步逆變電源→公共低壓電力網
演示4、太陽能離網電站單元工作過程：太陽能電池方陣→匯流箱→通用充放電控制器→蓄電池組→逆變電源→交流電器負載

2、3、太陽能LED光源系統變換過程演示
演示1、太陽能LED光源單元系統集成。
演示2、太陽能交通信號燈單元工作過程：太陽能電池子陣→多功能充放電控制器→蓄電池組→信號燈單元控制器→LED光源板
演示3、太陽能LED燈泡照明單元工作過程：太陽能電池子陣→通用充放電控制器→蓄電池組→LED燈泡
演示4、太陽能LED燈板照明單元工作過程：太陽能電池子陣→多功能充放電控制器→蓄電池→組恒流模塊→LED燈板1輸出＋LED燈板2輸出

三、演示系統運行技術條件（單相輸出）
3、演示運行技術條件（單相輸出）
3、1、供電單元
直流電能

◆ AC/DC模塊功率：400W

◆ 光伏模塊輸出工作電壓：10.8～28VDC

◆ 光伏模塊控制工作電流：30A

◆ 模擬光源LED模塊功率：12～28W

交流電能

◆ AC輸入電壓：220V

◆ AC輸出功率：300W

3、2、充放電控制器

◆ 使用單片機和專用軟件，實現智能控制，12/24電壓自動識別系統。

◆ 采用串聯式PWM充電控制方式，使充電回路的電壓損失較原二極管充電方式降低一半，充電效率較非PWM高3－6%;過放恢復的提升充電，正常的直充，浮充自動控制方式有利于提高蓄電池壽命。

◆ 多種保護功能，包括蓄電池反接、蓄電池過、欠壓保護、太陽能電池組件短路保護，具有自動恢的輸出過流保護功能，輸出短路保護功能。

◆ 具有豐富的工作模式，如光控，光控＋延時，通用控制等模式。

◆ 浮充電溫度補償功能。

◆ 使用了大屏幕LCD液晶顯示器、充電、放電，光伏、蓄電池，負載各參數一目了然，一鍵式操作即可完成所有設置，方便直觀。

3、3、并網逆變模塊

◆ 直流輸入電壓：10.8～30.2VDC

◆ 輸入電流：12.5A

◆ 額定蔬出功率：300W

◆ 輸出電壓：170V～260VAC

◆ 頻率范圍：45Hz～53Hz

◆ 工作效率：99%

◆ 功率因數：>0.99

◆ 波形失真率≤5%

◆ 工作環境：溫度-20℃～50℃

◆ 相對濕度：﹤90﹪（25℃）

3、4、離網逆變模塊

◆ 額定輸入電壓：10.8V～17V

◆ 額定輸出電壓220VAC±10%

◆ 輸出頻率：50HZ±1HZ

◆ 輸出波形；正弦波

◆ 額定輸出功率300W；

◆ 逆變效率：≥82%。

3、5 基于物聯網實驗室安全用電智能控制系統

1、特點

當智能控制系統檢測到有漏電或觸電情景出現時，智能控制系統在0.1秒斷開連接，保證人身和財產安全；智能控制系統本身有故障指示燈，用戶可根據智能控制系統故障指示燈顯示判斷出當前故障狀態，便于處理；智能控制系統有掛鎖功能，需要檢修時，在掛鎖位置上鎖，★防止他人上電，檢修更安全?？梢圆杉F場輸出型裝置數據，通過多種物聯網通信方式上傳至云端，實現本地設備的遠程監控。

2、功能

基于物聯網實驗室安全用電智能控制系統，可進行用電數據采集、統計、存儲、分析、查詢等。運用前端數據可視化技術將實時的用電數據展示在平臺上，并以圖表的形式提供可視化的用電信息查詢功能；運用數據庫技術實時監測用電設備和線路運行狀況，對異常狀況及時告警，從而預防電氣火災；運用用電系統故障定位技術及時發現并精準定位用電故障點，自動生成故障報告，協助用戶第一時間修復用電系統故障；運用電能質量監測技術實時分析和評估電能質量問題，并提供定制化的治理方案，協助用戶獲得優質電能；運用大數據技術和行業數學模型統計、分析并挖掘基礎的用電數據，基于數據發掘節能潛力，從而提供能效優化方案。滿足用電管理系統可視、安全、可靠、優質和經濟的智慧用電模塊需求。

3、基于物聯網實驗室安全用電智能控制系統由執行裝置與網機組成，技術參數分別為：

（1）執行裝置技術參數

（1）極數：3P+N

（2）脫扣特性：C（5-10）In D（10-14）In

（3）額定電流：In 6A、10A、16A、20A、25A、32A、40A、50A、63A

（4）額定電壓：Ue AC 230V/400V

（5）額定頻率f：50Hz

（6）額定短路分斷能力：Icu10kA

（7）殼架等級額定電流：Inm63A

（8）缺相保護：設備防燒毀保護模式

（9）漏電保護：元器件損壞保護模式

（10）過載保護：電流過大防燒毀模式

（11）短路保護：碰線防燒毀模式

（12）掛鎖保護：便于維修安全

（13）過溫保護：可監測線路溫度

（14）過欠壓保護：防止造成人身事故和機械設備損壞

（15）漏電或觸電時0.1秒斷開

（16）故障指示燈，便于查看工作狀態

★（17）掛鎖功能，檢修更方便

（2）網機技術參數

（1）內置STM32F103C8T6主控芯片

（2）外置8M無源晶振

（3）采用SP3485作為485通信芯片

（4）485防浪涌保護

（5）標準RS485接口，可直接串口設備

（6）智能型數據終端，便捷實現數據傳輸功能

★（7）提供強大的中心管理軟件，方便設備管理

★（8）提供便捷的軟件升級和固件更新服務

★（9）提供數據庫數據備份，方便查看歷史數據

（10）尺寸：89mm*67.5mm*20.5mm

（11）重量：70g

（12）電源：AC220V

（13）功耗：1.5W

（14）工作溫度：-25℃ - +70℃

（15）工作濕度：95%

（16）WiFi版最大下行傳輸速率：64kbps

（17）WiFi版最大上行傳輸速率：32kbps

3、6、負載單元

◆ 交流線性電阻負載：3～15～120W

◆ 直流模擬負載：12V/28WLED路燈板

3、7、LED 顯示

◆ 太陽能控制器：充電、過壓、欠壓、過放、運行

◆ 蓄電池模擬電壓（高-中-低）

3、8、移動支架

◆ 不銹鋼支架：不銹鋼板料折彎加工焊接。

◆ 展示板：鋁合金框價和鋁塑板加工成型。

◆ 移動底盤：可跟據不同的展示要求進行系統組合。

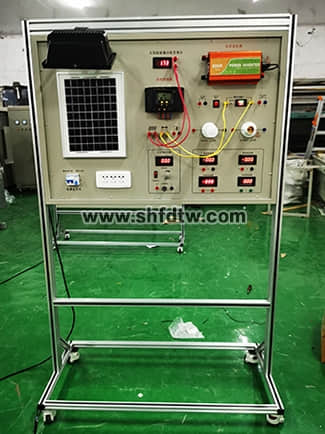

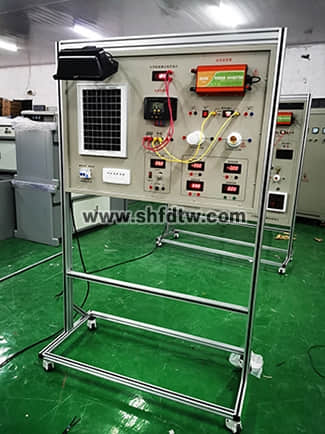

溫州市第二十八中學光伏項目-TW-SNY02太陽能發電教學實訓系統

TW-SNY02太陽能發電教學系統由太陽能電池組件模塊、蓄電池模塊、控制器模塊、負載調節控制模塊、監控儀表模塊、PC機監控模塊，等部分組成。

一、主要技術規格參數： 太陽光電實習教學模塊

1、系統規格

◆ 系統最大電壓：21.5V

◆ 系統最大電流：2A

◆ 系統最大功率：25W

2、太陽能電池規格：單晶硅太陽能電池

◆ 元件尺寸(L*W*H)：621*281*28mm，

◆ 功率：20W

◆ 工作電壓：17.05±0.5V

◆ 工作電流：1.20±0.10A，

◆ 短路電流：1.34±0.10A，

◆ 開路電壓：21.0±0.5V

3、太陽能控制器規格：

3、1、光電型控制器：

額定電壓：12V，額定電流為10A，配置鉛酸蓄電池，負載為100W以下的12V直流負載，控制單元一通道為光控輸出，另一通道為多類定時輸出。

3、2、戶用型控制器：

額定電壓：12V，最大光電電池功率：60W，最大負載電流：5A，過放電壓：11.0 ± 0.5， 蓄電池過充、過放電保護、蓄電池開路保護、負載過電壓保護、夜間防反充電保護、輸出短路保護、電池接反保護、欠壓和過壓防震蕩保護、均衡充電、溫度補償、光控開關。

4、電表規格：

◆ 電流表：× 3個，2A， 顯示模式︰0.5”LCD液晶顯示

◆ 電壓表：× 3個，20V，顯示模式︰0.5”LCD液晶顯示

◆ 溫度表：× 1個，0～99.9℃

5、負載：

◆ 風扇：×1個，額定電壓：12V，工作電流：0.25A，功率：3W

◆ 交通燈：2組(R,G,B)，額定電壓：12V，工作電流：0.25A，功率：3W

◆ LED燈：1組(7顆)

◆ 蜂鳴器：×1個

◆ 馬達：×1個，額定電壓：12V，工作電流：0.25A，功率：3W

◆ 開關：×1個

◆ 按鈕：×1個

6、電池：

閥控式密封鉛酸蓄電池，額定電壓：12V，額定容量(20hr) ：3.3Ah，充電方法（恒壓），循環︰最大充電電流為825mA

7、電阻器：

◆ 可變電阻，電阻值調整范圍為0～1kΩ

◆ DC/DC：5個DC/DC電源模塊

◆ 提供DC轉AC模塊

◆ 支援外接PC計算機量測太陽能電池I-V特性曲線(VB軟件or LabView)

8、系統外形尺寸；長1100×寬780×厚120（㎜）平腳40×40×500（㎜）附滾輪方便推動至戶外教學。

9、太陽能電池調節鋁合金支架

◆ 最高工作高度1695㎜，最低工作高度455㎜，承載8㎏，凈重1.8㎏，最大管徑26㎜，收縮高度620㎜

二、太陽光電實習教學模塊實驗內容：

實驗一 太陽能電池發電原理實驗

實驗1-1 太陽能光電板能量轉換實驗

實驗1-2 環境對光電轉換影響實驗

實驗二 太陽能電池光電系統直接負載實驗

實驗三 光電控制型太陽能系統發電實驗

實驗3-1 光電型控制單元工作原理實驗

實驗3-2 光電型控制單元充放電保護實驗

實驗四 用戶型太陽能發電和利用實驗

實驗4-1 用戶型控制單元工作原理

實驗4-2 用戶型控制單元充放電保護實驗

實驗五 太陽能系統電器負載實驗

實驗六 綜合實驗

實驗七 太陽能電池基本特性測試實驗

實驗八 外部擴充DC轉AC外接電器實驗

實驗九 單晶太陽能電池I-V特性曲線實驗

三、配置單
