石家莊鐵道大學-TW-RG750熱網水利工況實驗臺
實驗?zāi)康模?/span>
模擬熱水管網，進行多種水利工況模擬變化實驗，了解熱網水壓圖的變化情況。
主要配置：
下半部由管道、閥門、流量計、穩壓罐、鍋爐、水泵組成，用來模擬由5個用戶組成的熱水網路。上半部有高位水箱和安裝在一塊垂直木版上的12根玻璃管，玻璃管的頂端與大氣相通，玻璃管下端用膠管與網路分支點相接，用來測量熱網用戶連接點處的供水干管與回水干管的測壓管水頭（水壓曲線高度）。每組用戶的兩支玻璃管間附有標尺以便直觀的讀出各點壓力。
技術參數：
1、輸入電源：?jiǎn)蜗郃C220V±10% 50Hz，功率120W。
2、水泵參數： 流量：20L/min ，揚程：12m，功率：120W。
3、流量計量程：16-160L/h,測壓管高度1600mm。
4、外形尺寸：1800×500×2300mm，外形為不銹鋼可移動支架，帶雙剎車輪。

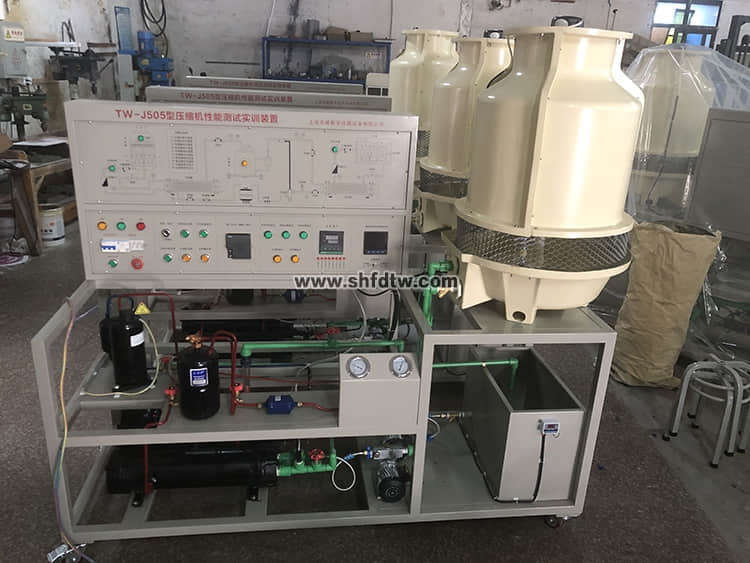

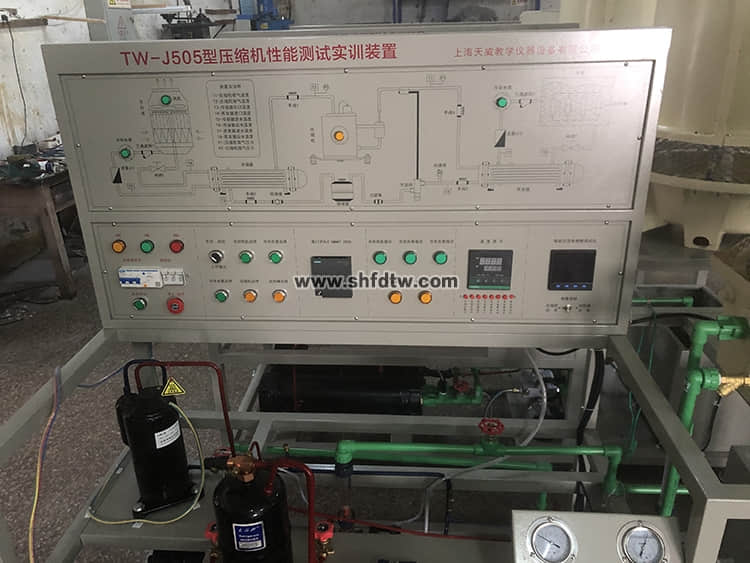

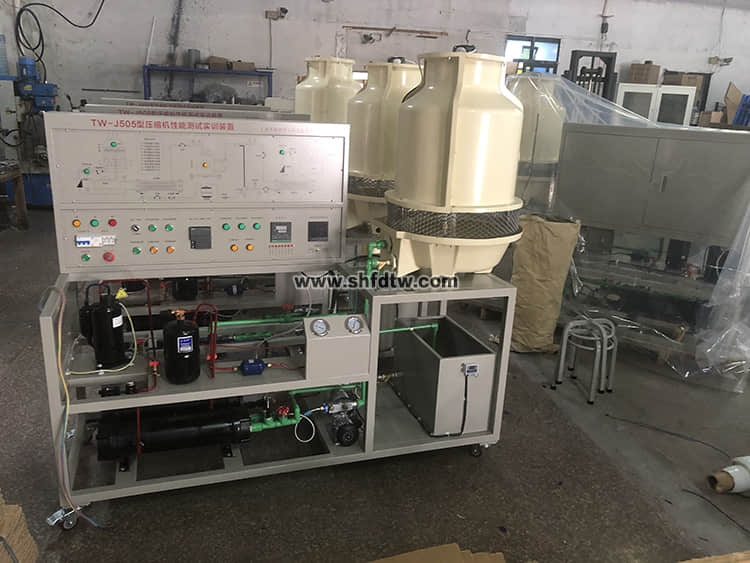

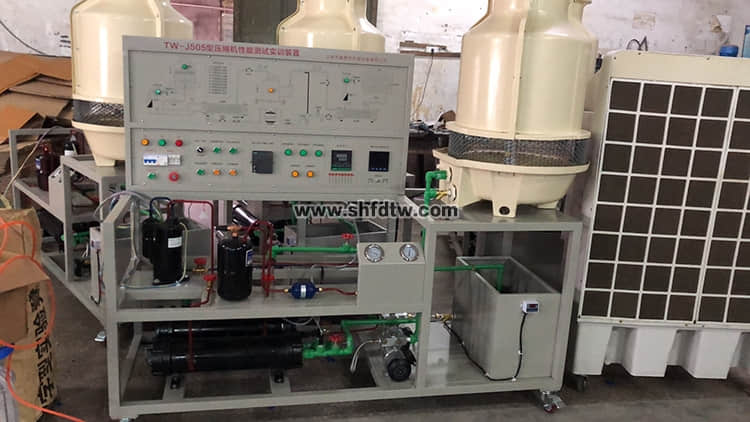

石家莊鐵道大學-TW-J505型壓縮機性能測試實訓裝置
主要用途：
TW-J505型壓縮機性能測試實訓裝置性能參數的測定及制冷循環基本原理的演示，試驗工況調節、試驗數據采集及試驗數據處理有手動和自動兩種方式。適用于職業院校制冷專業相關課程的教學實訓實驗臺。
技術要求及主要參數：
(1) 輸入電源：三相四線制 AC380V±10% 50Hz
(2) 裝置容量：＜4kVA
(3) 制冷劑：R22
(4) 第二制冷劑：R123
(5) 制冷量：2.5 kg
(6) 外形參考尺寸：1500×700×1700 mm3
(7) 設備詳細配置：
實訓平臺：長×寬×高為1500mm×700mm×1700mm 1臺
PLC主機：西門子 smert cr20
其它部分：被測壓縮機、冷凝器、冷卻塔、水泵、電磁流量計、電動調節閥、視液鏡、干燥過濾器、手動節流閥、儲液器、量熱器、加熱器 1套。
(8) 實驗項目：
⑴熟悉蒸汽壓縮式制冷循環系統的基本結構和工作原理；
⑵了解國際標準GB/T5773—2004容積式制冷壓縮機性能使用方法；
⑶利用蒸發器液體載冷劑循環法(主測法)求制冷壓縮機制冷量；
⑷利用水冷冷凝器熱平衡法(輔測法)求制冷壓縮機制冷量；
⑸主、輔測制冷量相對誤差的計算與分析；
⑹制冷機組能效比的計算與分析
(9) 每套圓形鐵凳2個 西門子 smert cr20西門子 smert cr20
