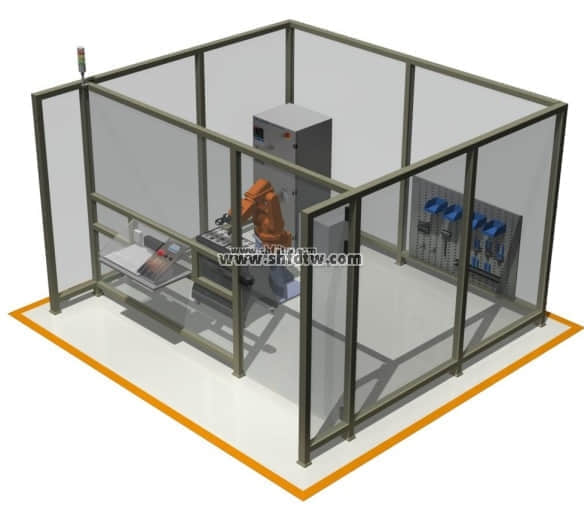

工業機器人工作站設備

一、技術參數

1）．輸入電源：?jiǎn)蜗嗳€  AC220V±10％   50HZ，

2）．工作環境：溫度-10℃－+40℃，相對濕度<85％（25℃），無水珠凝結海拔<4000m

3）．輸出電源：

直流穩壓電源：24V/3A。

4）．設備尺寸：≥1700*1000*1600(L*W*H)

5）．安全保護功能：急停按鈕，安全光幕。

6）．PLC:匯川、三菱等品牌PLC

7）．觸摸屏:≥7寸

8）．六軸工業機器人（ABB）

（1）最大抓取重量：≥3KG。

（2）動作半徑：≥628mm。

（3）重復定位精度：≤±0.2mm。

（3）運動范圍：1軸：≥±167 o，

2軸：≥+90 o /-130 o，

3軸：≥+101 o /-71 o，

4軸：≥±180 o,

5軸：≥±113 o，

6軸：≥±360 o。

9）．四軸工業機器人

（1）X軸：手臂長度：≥200mm

旋轉范圍：≥±132o

重定位精度：≤±0.01mm

（2）Y軸：手臂長度：≥200mm

旋轉范圍：≥±151o

重定位精度：≤±0.01mm

（3）Z軸：行程≥150mm

重定位精度：≤±0.01mm

（4）R軸：≥旋轉范圍:±360o

重定位精度：≤±0.005mm

（5）額定/最大負載：≤1Kg/3Kg

您只要致電：021-55884001（袁經理）

我們可以解答 工業機器人基礎工作站設備(ABB機器人系統) 的相關疑問！

我們可以幫您推薦符合您要求的 工業機器人基礎工作站設備(ABB機器人系統) 相關產品！

找不到所需產品？請點擊 產品導航頁

當前產品頁面地址：http://zo32.cn/productshow-123-2285-1.html

二、設備組成及功能描述

1．料盤Ⅰ

料盤Ⅰ是生產線的開端，為零件提供放置平臺，九宮格條理化設計，方便規劃運動軌跡，提高工作效率。

2．料盤Ⅱ

料盤Ⅱ配合料盤Ⅰ的底座進行使用。

3．四軸工業機器人單元

四軸工業機器人單元主要有棟梁四軸工業機器人，氣動夾具，吸盤夾具，以及相關電氣控制系統構成。

4．環形裝配檢測機構

環形裝配檢測機構主要負責接收來自四軸工業機器人的散件，將散件運送到裝配位置。同時將工件牢牢夾緊，防止在裝配過程中工件移動。

5、轉盤機構

轉盤機構配合環形裝配檢測機構的底座伺服電機使用。

6．六軸工業機器人裝配分揀單元

工業機器人裝配分揀單元由六軸工業機器人、氣動手抓、氣動夾具、吸盤夾具等組成。

7．視覺檢測裝置

視覺檢測裝置通過攝像頭檢測，按鈕裝配質量以及顏色，并將結果送至控制系統。

8．成品庫

成品庫用于盛放已裝配完成的按鈕，根據顏色和質量進行分類倉儲。

9．繪圖板

10．對射光幕

安全性光柵是一種保護各種危險機械裝備周圍工作人員的先進技術。

11．裝配桌

12．電腦桌

13. 工具車（含工具）

14．設備資源包

資源包包含設備使用說明書。
