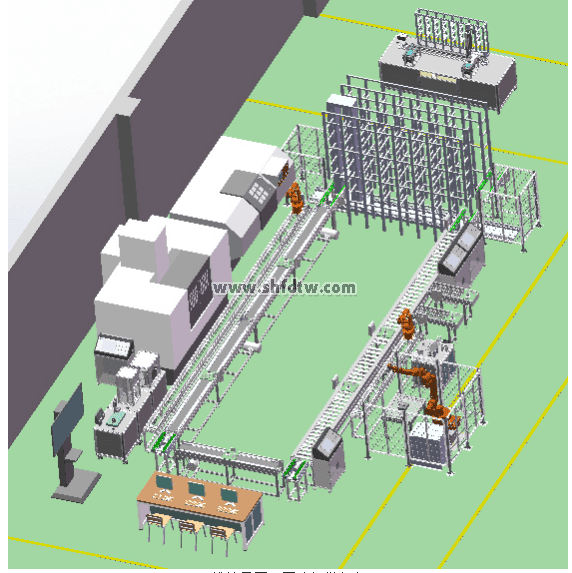

工業自動化綜合實驗室技術方案

主要組件介紹

（1）工作臺架

工作臺底部采用鋼板折彎而成，帶有腳輪和腳杯，涂白漆；單個工作臺外形大體尺寸為：長2640*寬960*高770mm；主體用鋁型材搭建，門板采用鈑金噴白塑。

（2）入庫平臺

直流電機驅動，由主動輪、被動輪、張緊輪、防滑皮帶組成，完成工件的自動入庫。

（3）堆垛機

堆垛機X軸傳動機構采用同步帶傳動，移動速度≤15m/min ；Z軸采用滾珠絲杠傳動,移動速度≤15m/min ；X/Z軸由伺服電機驅動，功率≤750w，最高轉速≤3000r/min ；保證了出庫與入庫動作的速度與精確性。堆垛機取料機構采用三級貨叉，由直流電機驅動，可完成工件的出入庫功能。

（4）貨架

由型材搭建，供24個庫位，庫位空間尺寸：145×168×190（mm）。

（5）出庫平臺

直流電機驅動，由主動輪、被動輪、張緊輪、防滑皮帶組成，完成工件的自動出庫。

（6）控制系統：

1. 控制器：采用西門子S7-1200PLC

2.觸摸屏：KINCO 10.4彩色寸觸摸屏

3.組態軟件：采用組態王；

4.能夠完成出入庫控制和移庫功能。

您只要致電：021-55884001（袁經理）

我們可以解答 工業自動化綜合實訓裝置 的相關疑問！

我們可以幫您推薦符合您要求的 工業自動化綜合,自動化實訓裝置,自動化教學設備 相關產品！

找不到所需產品？請點擊 產品導航頁

當前產品頁面地址：http://zo32.cn/productshow-82-450-1.html

產品特點

1、模塊式結構，掛箱更換方便，便于組織各種實訓項目及擴展新的實訓功能。

2、適合就業前及崗前綜合技能訓練，適合高級工技能培訓考核。

3、能進行小型工程項目設計、設備選型、安裝調試、操作模擬。

4、只需三相四線交流電源即可投入使用，實訓資源豐富、綜合性強，有效節約實訓用房。

5、安全性高，除配備電壓型和電流型漏電保護器外，裝置設有單片機全程監控的過載或短路軟件截止保護功能，確保設備和人身安全。
