工廠供電綜合自動化實驗室建設方案

一、實驗室建設目標

?建立與當前電力系統發展現狀相適應的電力系統運行實驗室，培養較高專業技能、能夠從事與新疆電網有關的電力系統運行、調度等工作的高級技術應用型人才。

?建成實驗、實踐、實訓一體的綜合型實踐教學平臺，完成《電力系統基礎》、《電力系統分析》、《發電廠電氣設備與運行》及《電力系統遠動與調度自動化》等課程的教學實驗任務，并提高學生的專業操作技能。

?為電氣自動化技術、電力系統自動化技術及供用電技術等相關專業學生的課程設計和畢業設計提供良好的研究設計平臺。

?培訓和考核從事發電廠、變電站、電力系統第一線生產過程的運行、維護、檢修和調試的現場技術工程人員。

?為電氣工程、電力系統等方向的科學研究提供試驗平臺。

二、實驗室設備構成

工廠供電綜合自動化實驗室由1臺電力系統綜合自動化技能實訓考核平臺、1臺電力系統綜合自動化技能實訓控制柜、1臺多功能微機保護實驗裝置、1臺三相可調負載箱、1臺10KV真空斷路器柜、1臺10KV TA TV計量柜、1臺常用保護柜、1臺模擬故障發生器模擬高壓斷路器柜、1臺低壓配電柜、1臺低壓電容補償柜、1臺抽屜式低壓配電柜和1臺低壓負載柜組成。

1、電力系統綜合自動化技能實訓考核平臺

A、發電機組

 由在同一個軸上的三相模擬同步發電機和模擬原動機的直流電動機，以及機座組成，其軸上還安裝有測速裝置。同步發電機和直流電動機經彈性聯軸器對軸聯結后組裝在一個活動底盤上構成可移動式機組，方便學生進行實驗。其基本參數如下：

(1) 三相同步發電機：PN=2kW，VN=400V，nN=1500rpm。

(2) 直流電動機：PN=2.5kW，VN=220V，nN=1500rpm。

(3) 測速裝置采用1000點光電編碼器。

(4) 采用數字測量和顯示功角，比傳統的標刻度圓盤測功角方法精度更高，使用更方便。

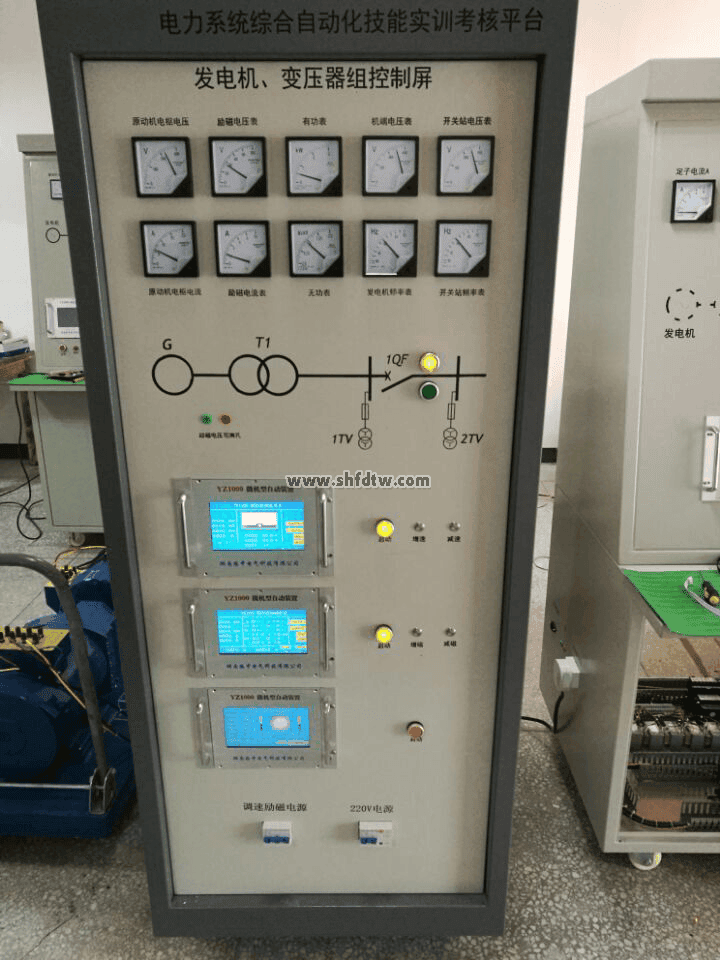

B、電力系統綜合自動化技能實訓考核平臺與發電機組相連，實現發電機組的勵磁調節、調速及系統并列功能，為發電廠自動化提供條件。電力系統綜合自動化技能實訓考核平臺由微機同期裝置、微機調速裝置、微機勵磁裝置、測量儀表、電壓互感器、電流互感器、勵磁變壓器、調速變壓器、勵磁整流模塊、調速整流模塊、模擬斷路器等組成。
