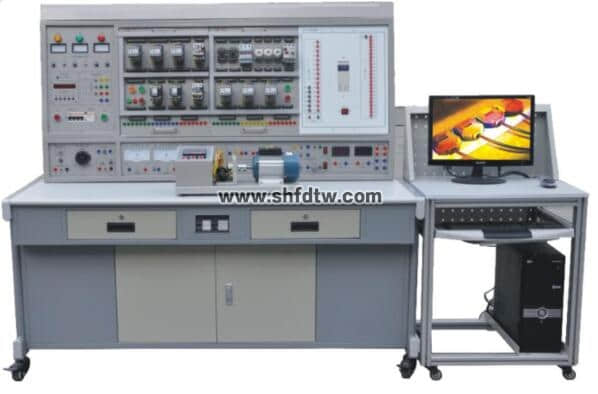

裝置的配備
(一) DW01電源、儀器控制屏
控制屏為鐵質雙層亞光密紋噴塑結構,鋁質面板。為實驗提供交流電源、高壓直流電源、低壓直流電源及各種測試儀表等。具體功能如下:
1、主控功能板
(1) 三相四線電源輸入,經漏電保護器后,經過總開關,由接觸器通過起、停按鈕進行操作;
(2) 設有450V指針式交流電壓表三只,指示電源輸入的三相電壓;
(3) 定時器兼報警記錄儀(服務管理器),平時作為時鐘使用,具有設定實驗時間、定時報警、切斷電源等功能;還可以自動記錄由于接線或操作錯誤所造成的漏電告警、儀表超量程告警總次數, 為學生實訓技能的考核提供一個統一的標準。
2、交、直流電源
(1) 勵磁電源:直流220V/0.5A,具有短路保護。
(2) 電樞電源:直流0~220V/2A連續可調電源一路,具有短路保護。
(3) 直流穩壓電源:±12V/0.5A兩路,+5V/0.5A一路,具有短路軟截止自動恢復保護功能。
(4) 交流電源:①、設有變壓器一組,變壓器原邊根據不同的接線可加220V,也可以加380V交流電源,合上開關后,變壓器副邊即可輸出36V、110V、20V、20V、12V、6.3V的交流電壓;②、設有單相調壓器一組,可得到交流0~250V可調電壓;③、控制屏設有單相三極220V電源插座及三相四極380V電源插座。
3、交、直流儀表
(1) 交流電壓表:0~500V帶鏡面交流電壓表一只,精度1.0級。
(2) 交流電壓表:0~5A帶鏡面交流電流表一只,精度1.0級,具有超量程報警、指示、切斷總電源等功能。
(3) 功率、功率因數表:由微電腦、高精度A/D轉換芯片和全數顯電路構成。通過鍵控、數顯窗口實現人機對話功能控制模式。為了提高測量范圍和測試精度,在硬、軟件上均分八檔區域,自動判斷、自動換檔。功率測量精度1.0級,電壓、電流量程分別為450V、5A,測量功率因數時還能自動判斷負載性質(感性顯示“L”,容性顯示“C”,純電阻不顯示),可儲存15組數據,供隨時查閱。
(4) 直流電壓表:直流數字電壓表1只,測量范圍0~300V,三位半數顯,輸入阻抗為10MΩ,精度0.5級。
(5) 直流電流表:直流數字電流表1只,測量范圍為0~5A,三位半數顯,精度0.5級,具有超量程報警、指示、切斷總電源等功能。
4、整流二極管:IN5408四只
(二)實驗桌
實驗桌為鐵質雙層亞光密紋噴塑結構,桌面為防火、防水、而磨高密度板、結構堅固,造型美觀大方。桌子左右各設有兩個抽屜(帶鎖)。
(三)實驗組件
1.DW-01維修電工實訓組件(一)
掛箱上裝有熱繼電器、交流接觸器380V、按鈕指示燈(6.3V),接線端子等。
2.DW-02維修電工實訓組件(二)
掛箱上裝有螺旋式熔斷器、直插式熔斷器、低壓斷路器、時間繼電器、交流接觸器、接線端子等。
3.DW-03維修電工實訓組件(三)
掛箱上裝有螺旋式熔斷器、轉換開關、電磁閥、十字開關、行程開關等。
4.DW-04維修電工實訓組件(五)
掛箱上裝有交流過電流繼電器、直流過電流繼電器、整流器、日光燈管、接線端子排等。
5.DW-05電工技能實訓組件(四)
提供兩組90Ω×2/1.3A磁盤電阻;一組900Ω×2/0.41A磁盤電阻。
6.PLC主機掛箱
配三菱FX3U-48MR主機,集成數字量I/O(24路數字量輸入,24路數字量輸出),RS-422通訊口,SC-09通訊編程電纜及轉接輸入輸出口、開關等。隨機配置仿真教學軟件及工控組態軟件。
7.PLC實訓演示掛箱
8.變頻器實訓掛箱
配置三菱FR-D720變頻器,帶有RS485通訊接口及BOP操作面板
9.觸摸屏實訓掛箱
觸摸屏實訓組件:7英寸Eview500,256色,了解工業觸摸屏的功能及使用方法、掌握與PLC之間的通信知識,并掌握復位、置位、交替等功能鍵、圖形(曲線)顯示、動態畫面跟蹤在觸摸屏中的實現方法。
10.工控組態軟件一套:
打開軟件編程環境,任何實訓都可以編輯出形象直觀動感強、數字效果好的組態棒圖,并進行實訓動態跟蹤教學。
11.PLC仿真實訓軟件一套:
(1)通過PLASH虛擬環境實時顯示PLC的運行狀態
(2)可以實現PLC虛擬接線,并對接線進行錯誤檢查
(3)PLC編程訓練、PLC程序編寫測試等功能
(4)實現PLC運行模擬,對錯誤程序進行檢查
12.三相鼠籠電動機AC380V(Y)(帶速度繼電器)
13.三相鼠籠電動機AC380V(△)
14.雙速異步電動機AC380V(△/Y)
15.網孔型實操板及配套電工實驗套件
