一、產品配置及組成(24套總計產品組成)
1.緊湊型中小型PLC教育培訓包(4套)：
(1)6個緊湊型中型PLC，緊湊型CPU DC/DC/DC，集成輸入/輸出：14 DI 24V直流輸入，10晶體管輸出24V直流，2模擬量輸0-10V DC或0-20MA，供電：直流DC20.4-28.8V，可編程數據存儲區：50 KB；
(2)6套下位PLC編程正版專業版軟件，單授權，軟件及其文檔，包含于DVD，兩種語言(德語，英語)，WIN7，WINXP，WIN VISTA下運行；
(3)6根預制IE FC TP 標準電纜，長度6米；
(4)6個仿真模塊，8 通道，仿真數字量直流輸入開關；
(5)6個模擬量輸出模板，每個模塊有1路模擬量輸出通道，+/-10V，或0-20MA。
2.變頻器驅動教育包(24套)：
(1)1個變頻器控制單元自帶1個PROFINET接口，安全轉矩截止 (STO) ,安全停車1 (SS1, 1) 、安全限速 (SLS) ， 6DI, 3DO, 2AI, 2AO,1 F-DI，電機溫度傳感器輸入的正端傳感器類型：PTC, KTY, 防護等級IP20；
(2)1個智能操作面板(IOP)；
(3)1個功率單元PM240-2，0.75KW，帶濾波器，進線電壓3AC380-480V
(4)1套驅動器調試軟件，包含STARTER DVD光盤和USB- 電纜
(5)1套屏蔽連接套件，配有 PROFINET 接口
3.觸摸屏和交換機教育培訓包(4套)：
(1)6個緊湊型交換機模塊，可通過工業以太網將PLC控制器連接到三個其它設備，10/100自適應非管理型交換機，帶5個RJ45接口，外部24V 直流供電，帶LED診斷功能，為PLC擴展模塊；
(2)6 個基本型彩色觸摸屏，7寸液晶顯示，65536色，帶工業以太網接口；
(3)12根IE FC TP 標準電纜，長度6米。
4.遠程I/O工業以太網通訊教育包(24套)：
(1)5個數字量輸入電子模塊；
(2)5個數字量輸出電子模塊；
(3)2個電源模塊；
(4)10個數字量模塊底座；
(5)2個電源模塊底座；
(6)1個支持工業以太網協議的接口模塊；
(7)1塊存儲卡，64KByte；
(8) 1根遠程I/O系統的原裝標準導軌,長483 mm，寬35mm。
5.24V穩壓電源(24套)：
輸入：120/230V AC；
輸出：24V DC/10A。
6.ProfiNet connetor工業以太網連接器(192套)：
無需撥線快速連接設計，鐵制。

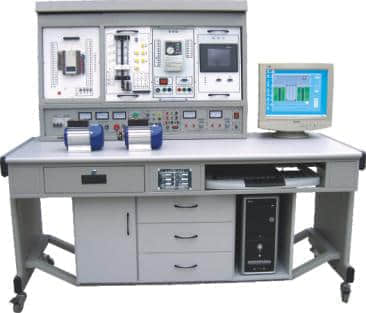

TWS-04A網絡型PLC可編程控制器、變頻調速及電氣控制實驗裝置
1、裝置采用組件式結構，更換實驗?zāi)K便捷，如需要擴展功能或開發新實驗，只需添加實驗?zāi)K掛箱即可，永不淘汰。
2、雙端口接線法：PLC主機與實驗?zāi)K掛箱之間的連接即可采用自鎖緊接插線單線逐點連接，以提高實驗者動手動腦能力，加深了解PLC的結構和功能，又可通過排線一次性連接，以提高實驗連線速度，與其他廠家單一連線法相比具有絕對的優越性。
3、實驗對象形象逼真，接近工業現場的實際應用，通過本裝置的訓練，學生很快就能適應現場的工作。
4、采用三菱FX1N-40mR可編程序控制器，功能強大、性能優越，采用模塊化設計，組合靈活，用戶可根據不同的需要組成不同的控制系統。
5、組態棒圖教學，采用MCGS工控組態軟件，所有實驗都已編輯出形象直觀、動感強、教學效果好的組態棒圖，進行實驗動態跟蹤教學。
6、實驗項目齊全，含數字量、模擬量、變頻調速、觸摸屏、網絡通訊及電氣控制等。
7、PLC主機的網絡教學實驗：配有RS485網絡通信（也可選擇CC-Link通信，價格另議），教師端電腦（主站）分別跟16臺PLC主機（從站）進行直接通信實驗（即進行1：N通信），任一臺PLC主機（主站）跟7臺PLC主機（從站）進行直接通信實驗（即進行N：N通信）。
技術性能
1、輸入電源：三相四線（-380V±10%50Hz）
2、工作環境：溫度-10℃-+40℃相對濕度＜85%（25℃）
3、裝置容量：300VA
4、重量：160Kg
5、外形尺寸：160×75×150cm3
裝置構成
（一）交流電源控制功能板
1、輸入電源：三相四線電源，輸入時指示燈亮。
2、電源輸出：有漏電型保護器、過載、短路保護裝置。
A．三相四線380V輸出，由三只電壓表指示輸出電壓
B．-220V通過安全插座輸出
C．+24V/2A直流穩壓電源輸出（數顯）
D．+5V/1A直流穩壓電源輸出（數顯）
E．±12V/1A直流穩壓電源輸出（根據裝置需求而定）
7.IE FC TP 標準電纜PROFINET CABLE 1m(240套)：
TP 安裝，電纜用于連接至FC 出口 RJ45,用于通用版應用,4線,屏蔽 CAT.5。
8.設備集成機架(屏式) (30套)：
(1)標準控制屏H2000×W800×D800；
(2)冷軋鋼板2mm、底板撐條5mm；
(3)面板（7906只孔）2000×800
(4)支撐架及支撐條800×800；
(5)4只萬向輪；
(6)220V空氣開關，380V空氣開關
(7)端子；
(8)熔斷器端子；
(9)電纜線；
(10)輔料（套管、線接頭、動力插座）
9.多點位置控制對象(30套)：
(1)直線運動多點位置控制裝置
(2)采用新型高強度鋁合金型材作為模組軸庫。
(3)采用大型長片式微動限位開關延長了限位距離。
(4)裝置外形尺寸600mm×160mm
(5)線性模組總行程：430mm， 有效行程：380mm
(6)供電電源：DC 24V
(7)電機：12V的減速電機。
(8)傳感器：電容式接近開關。
(9)含開始和停止按鈕。
10.小型物料攪拌控制系統(24套)：
(1)尺寸: 長400×寬400×高1290；
(2)減速電機:380V/60W；
(3)連軸器: 硬連接；
(4)攪拌桶: 直徑250高280（具體材質等）；
(5)攪拌槳: 三葉（具體材質等）；
(6)稱重傳感器: 2個傳感器量程15KG,變送器兩路輸入,輸出4-20MA/0-5V；
(7)稱重支架: 鋁合金加固型安裝；
(8)進水電磁閥: 2常開；
(9)水箱: 長360×寬360×高265；
(10)水泵: 電壓24V，電流1A,流量18L/M,楊程5M；
(11)液位開關: 側裝浮球鴨嘴式；
(12)球閥: 2分內牙；
(13)管路: 8MM 2.5米；
(14)管路接頭: 十個不銹鋼接頭部件；
(15)電機出線: 4×1.0RVV 3.5米；
(16)套線: 0.5×20, 4米；
(17)24V電源: 2×1.0, 4米；
(18)控制箱: 長400×寬150×高100；
(19)控制箱部件: 三位按鈕2個，兩位按鈕1個，電位計1個，急停1個；
(20)控制箱部件: 繼電器3個,接線端子27個；
(21)螺絲配件: 一批；
(22)快速接頭: 20針1個，4針1個。
