技術規范

一、貨物需求一覽表



設備名稱 功能要求 數量 實訓項目

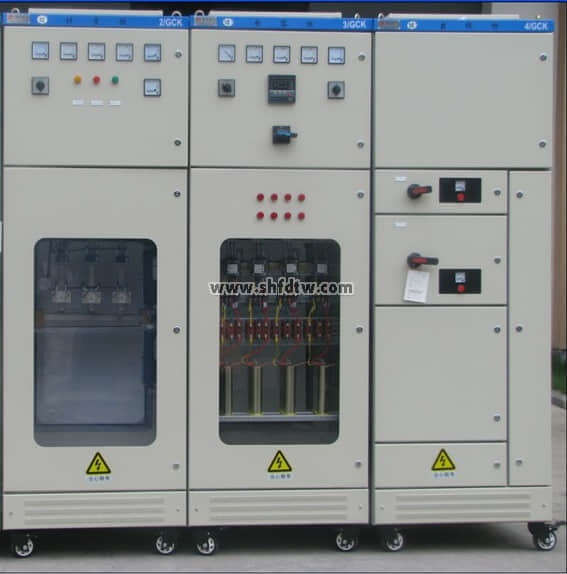

模擬工廠供配電實訓系統   99000

包括35kV的總降壓變電所、10kV的高壓配電所及車間用電負荷的供配電線路中所涉及：

1.微機保護測控裝置；

2.無功自動補償裝置；

3.智能采集模塊；

4.工業人機界面；

5.其他電氣一次、二次、控制保護裝置。

  通過在本實訓裝置中的技能訓練能在深入理解專業知識的同時，培養學生的實踐技能以及對變壓器、電動機組、電流互感器、電壓互感器、模擬表記、數字電秒表及開關元器件工作特性和接線原理的理解和掌握。 1套 1.工廠供電電氣接線圖的認知

（1）實訓臺電氣主接線模擬圖的認知

（2）觸摸屏的正確操作

（3）電氣主接線圖的認知

2.工廠變配電室值班技能培訓

（1）電流互感器與電壓互感器的接線方式

（2）變壓器有載調壓

（3）線路停送電操作

（4）變壓器倒閘操作

（5）母線倒閘操作

3.工廠高壓線路的微機繼電保護

（1）模擬系統正常、最大、最小運行方式

（2）模擬系統短路

（3）電秒表的正確操作

（4）微機線路保護裝置參數整定操作

（5）無時限電流速斷保護

（6）帶時限電流速斷保護

（7）定時限過電流保護

（8）反時限過電流保護

（9）電流電壓連鎖保護

4.高壓電動機的繼電保護

（1）變頻器參數整定操作

（2）變頻器的開環調速實訓

（3）三相異步電動機的啟動方式

（4）微機電動機保護裝置參數整定操作

（5）高壓電動機的速斷保護

（6）高壓電動機的反時限過流保護

（7）模擬電動機出口短路

（8）微機電動機保護裝置參數整定操作

（9）高壓電動機的速斷保護

（10）高壓電動機的反時限過流保護

5.工廠供電系統的自動裝置實訓

（1）備用電源自動投入裝置參數整定操作

（2）備用電源自動投入

（3）無功補償裝置參數整定操作

（4）無功自動補償功能

（5）備投投入條件測試

（6）進線備投（明備用）及自適應

（7）母聯備投（暗備用）及自適應

（8）無功補償裝置認知

（9）無功自動補償

變電站3D模擬仿真系統     采用三維技術建設模擬操作平臺，主要實現：角色穿戴基本防護裝備功能，主控室遠程控制現場設備功能，操作回放功能，實時聊天功能，操作任務自定義功能，實現對變電站日常運行巡視、運行監視和抄表、設備操作、事故處理方案等實訓考核以及職業素養考核。 1套 實訓項目：

1.日常運行巡視實訓

2.運行監視和抄表實訓

3.設備倒閘操作實訓

4.一次電氣設備異常運行處理實訓

5.各類電網或線路事故處理實訓

6.二次系統、直流系統和站用電系統等故障處理實訓

7.人為設置故障（誤操作）事故現場分析實訓











風光互補發電實訓系統68000

  主要實現：光伏供電裝置，光伏供電系統，風力供電裝置，風力供電系統，逆變與負載系統，監控系統的安裝、接線、測試，可編程序控制器的程序設計與調試，故障排除、焊接、分析等實訓考核以及職業素養考核。 1套 實訓項目：

1.離網型風光互補發電系統規劃

2.根據功率要求，光伏電池組件的選擇、安裝和連接

3.根據功率要求，風力發電機的選擇、安裝和連接

4.光伏電池組件最大功率跟蹤程序設計

5.風力發電機最大功率跟蹤的程序設計

6.蓄電池容量匹配計算與選型

7.蓄電池充放電參數設置、保護參數設置

8.逆變器參數設置

9.監控系統組態及操作

10.光伏供電系統的調試

11.風力供電系統的調試

12.風光互補發電系統的調試

13.電能質量的監測、調試和分析
