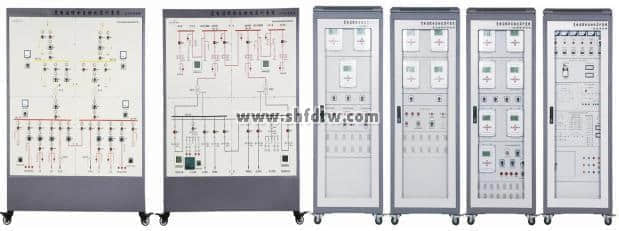

變電站綜合自動化實驗裝置

出廠價：280000元/套

“變電站綜合自動化實驗裝置”是根據《電力系統遠動》、《電力系統遠動及調度自動化》、《電網監控與調度自動化》、《變電站綜合自動化原理及應用》、《電力系統繼電保護》、《微機型繼電保護》、《發電廠及變電站的二次回路》、《電力系統自動化》、《電力系統自動裝置原理》等課程的實驗教學內容，并結合工業實際應用和發展而研發的綜合性實驗平臺。它采用典型的110kV變電站工程為一次系統模型，設有兩臺主變，均為有載調壓型；一次側兩路進線，雙母線接線形式；35kV側采用單母分段帶旁母接線形式；10kV側采用單母分段接線形式。本裝置全部采用微機型繼電保護裝置和測控裝置，能上傳數據，接受監控主機命令，完全滿足“四遙”功能和遠動的要求。本裝置主要由一次系統模擬操作屏、微機保護柜、自動裝置柜、監控主站組成；間隔層集中組屏?？捎糜陔姎狻㈦娏ο到y(tǒng)、供配電等專業相關課程的教學實驗，又可作為各校相關機電一體化課程畢業設計和科研的軟件和硬件平臺。

一、 變電站綜合自動化實驗裝置特點

 1. 設有典型完整的一次系統，一次設備滿足“四遙”要求

2. 二次設備完整，繼電保護配置完備

 3. RTU性能良好，運行可靠

 4. 通信系統具備獨立的通信信道，滿足無人值班要求

 5. 成套性好，一次系統、二次系統、監控系統配置齊全

 6. 開放性強，保護測控裝置采用標準通訊協議，軟件系統采用工業組態軟件，開放協議二、實驗項目

 1. 線路保護類

 (1) 模擬系統正常﹑最大﹑最小運行方式

 (2) 模擬系統短路

 (3) 保護裝置靜態試驗

 (4) 微機保護裝置基本功能試驗

 (5) 微機定時限過電流保護

 (6) 微機無時限電流速斷保護

 (7) 微機帶時限電流速斷保護

 (8) 階段式電流保護

 (9) 運行方式對保護靈敏度的影響及靈敏度校驗

 (10) 電流電壓連鎖保護

 (11) 反時限保護實驗

 (12) 階段式過電流保護與自動重合閘前加速

 (13) 階段式過電流保護與自動重合閘后加速

 (14) 功率方向過電流保護

 (15) 零序電流保護

 (16) 過負荷保護

 (17) 低壓減載

 2. 線路設計性實驗（自行設計、接線、動作試驗）

 (1) 電流電壓連鎖速斷保護與過電流保護

 (2) 電流電壓連鎖速斷﹑過電流綜合保護與自動重合閘

 (3) 反時限電流保護與過電流保護

 (4) 反時限﹑過電流綜合保護與自動重合閘

 (5) 電流電壓連鎖保護與自動重合閘前加速

 (6) 電流電壓連鎖保護與自動重合閘后加速

 (7) 反時限過電流與自動重合閘前加速保護

 (8) 反時限過電流與自動重合閘后加速保護

 3. 線路綜合保護

 (1) 110kV線路綜合保護（中性點直接接地

(2) 35kV線路綜合保護（中性點通過線圈接地）

 (3) 10kV線路綜合保護（中性點不接地）

 4. 變壓器保護

 (1) 系統正常運行及不平衡電流的測量

 (2) 模擬變壓器瓦斯保護

 (3) 變壓器的電流速斷保護

 (4) 微機變壓器縱差動保護整定

 (5) 變壓器的二次諧波制動實驗

 (6) 變壓器差動速斷保護

 (7) 三繞組變壓器差動保護

 (8) Y/Y-12雙繞組變壓器差動保護

 (9) Y/△-11雙繞組變壓器差動保護

 (10) 對比率制動特性的研究

 (11) 雙繞組變壓器的過電流保護

 (12) 三繞組變壓器的過電流保護

 (13) 變壓器低電壓起動過電流保護

 (14) 變壓器復合電壓起動過電流保護

 (15) 中性點直接接地運行變壓器零序保護

 (16) 部分中性點接地運行變壓器零序保護

 (17) 雙繞組變壓器的過負荷保護

 (18) 三繞組組變壓器的過負荷保護

 5. 變壓器設計性實驗（自行設計、接線、動作試驗）

 (1) Y/△-11雙繞組變壓器過電流保護

 (2) Y/△-11雙繞組變壓器過負荷保護

 (3) 雙繞組變壓器綜合保護

 (4) 三繞組變壓器綜合保護

 6. 10kV電容器組保護

 (1) 三段電流保護

 (2) 過電壓保護

 (3) 低電壓保護

 (4) 不平衡電壓保護

 (5) 不平衡電流保護

 (6) 零序電流保護

 (7) 電容器組綜合保護

 7. 自動裝置

 (1) 自動重合閘（前加速、后加速、檢同期、檢無壓）

 (2) 備用電源自動投入（進線備投、母聯備投）

 (3) 電壓無功自動控制（后臺軟件實現）

 8. 變電站綜合

 (1) 變電站短路計算書

 (2) 變電站保護裝置配置與整定

 (3) 變電站整體動作試驗

 9. 一次系統倒閘操作

 10. 變電站綜合自動化系統
