TW-XQ19電動汽車整車CAN總線網絡系統示教板

一、功能特點

1.  電動汽車整車CAN總線網絡系統示教板完整展示了電動汽車整車CAN總線網絡系統(包括舒適系統/電機控制/電池管理系統)，可以動態模擬整車CAN總線網絡的運行狀態與工作過程。

2.  示教板面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖與工作原理示意圖；學員可直觀對照電動汽車整車CAN總線網絡系統結構原理圖和實物，認識和分析電動汽車整車CAN總線網絡系統的工作原理。

3. 示教板面板上安裝有點火開關、帶網關通訊的整車控制器模塊，智能儀表模塊，電源系統模塊，舒適控制模塊(車燈與雨刮等），電動機控制器，工況指示燈，電源開關，油門踏板，制動踏板，動力電機等模塊與操縱開關。

4.  示教板面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有30cm左右的桌面，方便放置資料、輕型檢測儀器等。

5.  示教板工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。

二、技術參數

1.  外接電源：交流220V±10% 50Hz

2.  工作電壓：直流12V

3.  工作溫度：-40℃～+50℃

4.  外形尺寸：1740×600×1700mm(長×寬×高)

1、汽車整車電氣系統實訓考核裝置

產品簡介：

●型號：SHTW -4112

●使用環境：溫度-5℃~40℃；濕度≤80%

●汽車型號：大眾時代超人2000型

●工作電壓：220V

●頻率：50/60HZ

●功率：1.5KW

●示教板尺寸：2200×800×1800（長*寬*高）

產品組成：

儀表總成、發動機控制單元、前組合大燈、后組合尾燈、雨刮電機、起動馬達、發動機、音響系統、點火線圈、點火開關、檢測端子、組合開關、搖窗電機、后視鏡、中央線路板、中控門鎖、防盜系統、曲軸信號盤及凸輪軸信號盤、進氣溫度傳感器、氧傳感器、發動機轉速傳感器、凸輪軸位置傳感器、空氣流量傳感器等、智能故障設置盒總成、可移動臺架、使用說明書及實驗指導書等等。

功能特點：

1、 仿真全車電氣結構、具備完整的汽車電氣系統，可以構建汽車電氣系統維修的實際情景。

2、 能進行故障設置和排除訓練，示教板安裝有診斷座，可連接專用或通用型汽車解碼器，對電控系統進行讀取故障碼、清除故障碼、讀取數據流等自診斷功能；

3、 能完成發動機電控系統、自動變速系統、ABS系統、SRS系統、自動空調系統、中央集控系統、CAN通信系統、燈光系統、儀表系統、啟動系統、充電系統、雨括系統、音響系統、電動座椅和門窗系統的檢測與維修訓練。

4、 技能大賽設備并提供證明資料。

5、 提供使用說明書、教案、學生訓練項目任務書、訓練工作頁等教學資源。

6、本實驗臺適用于各層次汽車專業學員實操技能的培訓考核操縱，可真實演示全車電路的工作過程?？墒箤W(xué)生了解發動機的基本構造及工作原理，通過實物認識個傳感器及執行器的位置及工作原理。

7、完整真實的汽車零部件展示如：儀表總成、發動機控制單元、前組合大燈、后組合尾燈、雨刮電機、起動馬達、發動機、音響系統、點火線圈、點火開關、組合開關、搖窗電機、后視鏡、中央線路板、中控門鎖、防盜系統、曲軸信號盤及凸輪軸信號盤、進氣溫度傳感器、氧傳感器、發動機轉速傳感器、凸輪軸位置傳感器、空氣流量傳感器等。

8、接通工作電源，操縱各種開關完成點火系統、起動系統、充電系統、燈光照明系統、電動門窗、儀表、音響工作，充分展示整車電器系統的工作過程。

9、示教板上繪有完整的各系統電路圖，可直觀學習整車電器系統的工作原理。

10、示教板上安裝有與部件一一對應的檢測端子，可使用檢測儀器實時檢測工況，測量出電壓、阻值、電流等信號參數。

11、該試驗臺配備PC接口，配備自主研發教學軟件，裝機即可執行操作且支持多媒體教學，人機互控。

檢測功能：

1配備原裝OBD-II診斷座電腦數據檢測端口，可通過連接專用或通用型解碼器，發動機電控系統進行ECU故障碼讀取、故障碼清除。

2設置發動機常見故障，進行各種系統故障模擬診斷與排除，充分調動學生的學習興趣與實操能力。

3 可設置系統登陸密碼：新建用戶和密碼設置與更改。

4可對發動機各電控系統主要傳感器進行信號模擬，并實時檢測因傳感器輸入信號的變化而導致的發動機狀態的改變。

結構與框架 ：

1本實驗臺控制面板采用純鋁塑板，控制面板上繪有彩色與原車控制系統相一致的直觀電控系統原理圖，加裝交流電源漏電保護裝置；轉動元器件外加裝防護裝置。

2萬向自鎖腳輪臺架活動靈活，并帶有自鎖裝置，便于移動教學；整體臺架采用剛性結構焊接，所有材料如方鋼、角鋼等采用國際標準材料，支撐可靠，并布有減震元件；表面噴塑處理防腐蝕抗老化、不褪色。

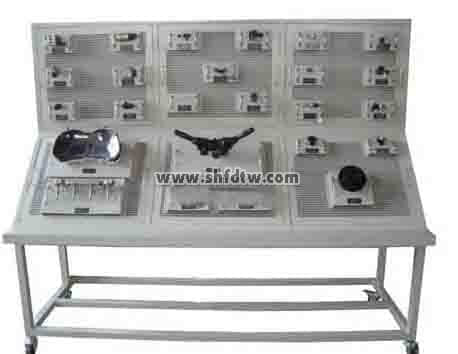

2、汽車基礎電器各系統連接臺架

產品簡介：

●型號：SHTW -4115

●使用環境：溫度-5℃~40℃；濕度≤80%

●汽車型號：大眾捷達05款

●工作電壓：220V

●頻率：50/60HZ

●功率：1.5KW

●示教板尺寸：1700×750×1650（長*寬*高）

產品組成：

儀表總成、左前組合大燈、右前組合大燈、左后組合尾燈、右后組合尾燈、雨刮電機、左前霧燈、右前霧燈、音響系統、點火開關、檢測端子、組合開關、搖窗電機、后視鏡、中控門鎖、曲軸信號盤及凸輪軸信號盤、進氣溫度傳感器、氧傳感器、發動機轉速傳感器、凸輪軸位置傳感器、空氣流量傳感器等、1、采用大眾捷達電器系統的元件組合做成，分模塊設計,主要有八大模塊，分別為燈光模塊、儀表模塊、噴油點火模塊、充電模塊、起動模塊、音響模塊、雨刮模塊、車窗中控鎖電動后視鏡模塊組成，可移動臺架、使用說明書及實驗指導書等等。

功能特點：

1、每個模塊上有接線檢測端子和電路原理圖，學生可對照電路原理圖進行各個模塊的線路連接實訓，以鍛煉學生實際動手和分析電路的能力；

2、落地式結構：最大限度降低了實訓臺的占地面積、空間浪費和實訓室工位數量的緊缺性；

3、八工位結構：每個臺架共可同時容納八個實訓工位;

4、獨立模塊化：根據實訓內容需要，靈活調換各種實訓模塊，實現快速方便，一臺多用的效果；

5、 每個模塊的線路難易程度不同，教師可根據模塊線路的難易程度對學生進行不同等級的實訓考核；

6、本實驗臺適用于各層次汽車專業學員實操技能的培訓考核操縱，可真實演示全車電路的工作過程?？墒箤W(xué)生了解發動機的基本構造及工作原理，通過實物認識個傳感器及執行器的位置及工作原理。

7、完整真實的汽車零部件展示如：儀表總成、發動機控制單元、前組合大燈、后組合尾燈、雨刮電機、起動馬達、發動機、音響系統、點火線圈、點火開關、組合開關、搖窗電機、后視鏡、中央線路板、中控門鎖、防盜系統、曲軸信號盤及凸輪軸信號盤、進氣溫度傳感器、氧傳感器、發動機轉速傳感器、凸輪軸位置傳感器、空氣流量傳感器等。

8、接通工作電源，操縱各種開關完成點火系統、起動系統、充電系統、燈光照明系統、電動門窗、儀表、音響工作，充分展示整車電器系統的工作過程。

9、示教板上繪有完整的各系統電路圖，可直觀學習整車電器系統的工作原理。

10、示教板上安裝有與部件一一對應的檢測端子，可使用檢測儀器實時檢測工況，測量出電壓、阻值、電流等信號參數。

檢測功能：

1配備原裝OBD-II診斷座電腦數據檢測端口，可通過連接專用或通用型解碼器，發動機電控系統進行ECU故障碼讀取、故障碼清除。

2設置發動機常見故障，進行各種系統故障模擬診斷與排除，充分調動學生的學習興趣與實操能力。

3 可設置系統登陸密碼：新建用戶和密碼設置與更改。

4可對發動機各電控系統主要傳感器進行信號模擬，并實時檢測因傳感器輸入信號的變化而導致的發動機狀態的改變。

結構與框架 ：

1本實驗臺控制面板采用純鋁塑板，控制面板上繪有彩色與原車控制系統相一致的直觀電控系統原理圖，加裝交流電源漏電保護裝置；轉動元器件外加裝防護裝置。

2萬向自鎖腳輪臺架活動靈活，并帶有自鎖裝置，便于移動教學；整體臺架采用剛性結構焊接，所有材料如方鋼、角鋼等采用國際標準材料，支撐可靠，并布有減震元件；表面噴塑處理防腐蝕抗老化、不褪色。

3、該試驗臺配備PC接口，配備自主研發教學軟件，裝機即可執行操作且支持多媒體教學，人機互控。
