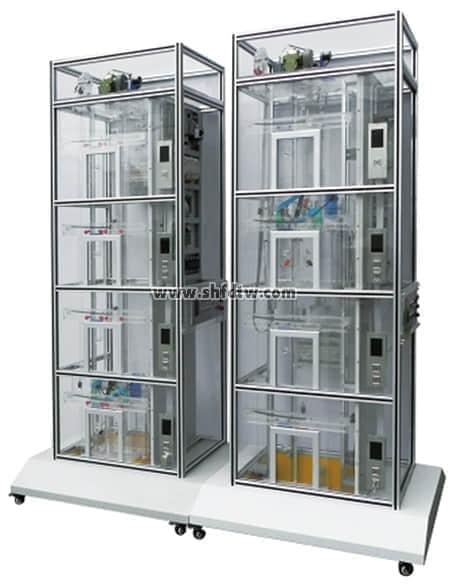

TWTLY-38C雙聯四層透明仿真教學客梯
57000仿真軟件控標5000元（提供軟件著作權及現場演示）
為了配合大中專院校、技校、職業學校、勞動就業培訓中心、電梯維修物業管理部門等有關電梯專業和工業自動化專業課程演示實驗，使更多的人能夠更好地了解電梯、使用電梯，培養出更多的電梯專業人才，適應電梯行業的發展需要，我公司經過深入探索研究， 精心設計的。
一、主要特點
1、由兩臺四層透明仿真教學客梯組成，由層外兩處按鈕共同控制。
2、電梯大部分部件均是采用透明有機材料制成，使得電梯的內部結構一目了然;
3、電梯的電氣控制系統采用日本三菱可編程控制器(PLC)智能控制，交流變頻調速(VVVF)驅動。
4、且具有性能可靠、運行平穩、操作簡單、能耗低和便于教學等特點。
5、透明仿真雙聯教學電梯的軟硬件均采用開放式結構，因此，院校也可以利用此套裝置進行二次開發研究。
如：1、群控電梯（統一調度多臺集中并列的電梯）；
2、并聯控制電梯（2-3臺電梯的控制線路并聯，進行邏輯控制，共用層站外召喚按鈕）；
3、集選控制電梯；
4、信號控制電梯，等等。
5、 采用此套設備進行配套教學，使廣大師生對電梯的結構、關鍵部件以及電氣控制、電梯的運作過程有了直觀、形象的認識，易于加深對電梯相關知識的了解、掌握。此外，通過使用PLC軟件，直接在PC機上用梯形圖編程，并進行現場實際操作調試，對學生學習、了解和掌握可編程控制器(PLC)及其應用以及工業過程自動化控制都有很大的幫助。
二、功能介紹
1、具有自動平層、自動關門、順向響應轎內外呼梯信號、直駛、電梯安全運行保護以及電梯急停、慢上、慢下、照明、風扇等功能。
2、用三菱FR-D720S-0.4變頻器作為三相交流曳引原動機的調速裝置。該裝置采取電壓矢量控制方式，對電機具有加減速控制、正反轉控制、點動控制及根據模擬輸入控制等多種功能。同時兼對原動機的斷相、缺相、相序紊亂及過壓、欠壓、過流、過載、失速等有保護功能。
3、 電梯系統邏輯控制則由PLC完成（可聯機），PLC采用的是三菱FX2N-64MR型，其輸出方式為繼電器輸出形式。通過主機上配有的RS485接口，可實現PLC與PC 機的通訊，使用PLC軟件，可直接在PC機上用梯形圖編程、調試，直觀易學，便于初學者掌握；此外也可用編程器進行指令編程，現場直接調試。
4、電梯平層機構：旋轉編碼器/永磁感應器
5、群控功能：最大最小功能，優先調度，區域優先控制等等.
三、整套配置：
1、主電梯模型——包括三菱FR-D720S-0.4變頻器、
2、三菱FX2N-64MR可編程控制器（PLC）
3、通訊電纜；
4、三菱專用編程工具軟件
5、教學電梯使用說明書。
此外，可根據校方具體要求進行專門配置，如:計算機、工作臺等。
四、電梯的基本結構：
1. 機房部分：包括曳引機、限速器、極限開關、控制柜與信號柜、機械選層器以及電源接線板等設備。
2. 井道部分：包括導軌、對重裝置、緩沖器、限速器鋼絲繩張緊裝置、隨行電纜等。
3. 廳門部分：包括廳門、召喚按鈕廂、樓層顯示裝置等。
4. 轎廂部分：包括轎廂、轎門及觸板、限速器開關、限速器拉桿、安全鉗、導靴、門機機構、開到位開關、關到位開關、平層感應裝置、轎廂照明、風扇等等。
五、主要技術參數：
1、外形尺寸：寬1000mm×深900mm×高2200mm
2、輸入電壓：220V 50HZ
3、結構形式： 四層四站
4、模數：1.5(蝸輪減速器)
5、拖動電機型號：YS-5463W 功率：0.18KW 轉速：1400 rpm
6、凈重量：160kg
7、載重量：5k
六、單臺電梯控制柜（每套設備含2個控制柜）器材清單
|
序號 |
器材名稱 |
器材規格或型號 |
數量 |
|
1. |
控制柜 |
700mm×500mm×1200mm |
1臺 |
|
2. |
PLC |
三菱FX2N-64MR |
1臺 |
|
3. |
變頻器 |
三菱FR-D720S-0.4 |
1臺 |
|
4. |
漏電保護器 |
4P/10A |
1只 |
|
5. |
空氣開關 |
2P/6A |
1只 |
|
6. |
透明繼電器 |
ARM4F-L/DC 24V |
4只 |
|
ARM2F-L/DC 24V |
1只 |
||
|
7. |
底座 |
PYF014A |
4只 |
|
PYF012A |
1只 |
||
|
8. |
交流接觸器 |
LC1-D0610M5N |
2只 |
|
9. |
熱繼電器底座 |
LA7-D1064 |
1只 |
|
10. |
熱繼電器 |
LR2-D1305N（2.5A-4A） |
1只 |
|
11. |
相序保護繼電器 |
XJ3-S |
1只 |
|
12. |
變壓器 |
WDT |
1只 |
|
13. |
可調電阻器 |
50W/50Ω |
1只 |
|
14. |
保險絲座 |
RT14-20 |
5只 |
|
15. |
開關電源 |
S-100-24 |
1只 |
|
16. |
整流橋堆 |
KBPC610 |
1只 |
|
17. |
急停按鈕 |
C11 |
1只 |
|
18. |
二位旋鈕 |
D11A |
2只 |
|
19. |
平動按鈕 |
A11黃/綠 |
各1 |
|
20. |
接線端子排 |
RST系列彈簧端子 |
1套 |
|
21. |
鈕子開關 |
KN32 |
48只 |
|
22. |
航空插座 |
YD48K42Z |
1只 |
|
YD40J31Z |
1只 |
||
|
YD28K10Z |
1只 |
||
|
23. |
觸摸屏 |
TPC7062KX |
1臺 |
|
24. |
線路板 |
故障板 |
1塊 |
|
25. |
|
繼電器板 |
1塊 |
|
功能板 |
1塊 |
||
|
電源板 |
1塊 |
||
|
26. |
電源線 |
4.5米 |
1塊 |
|
27. |
走線槽 |
35×35 |
6塊 |
|
28. |
附件 |
螺絲、螺帽 |
1塊 |
七、單臺仿真電梯實物模型（每套含2部電梯）器材清單
|
序號 |
器材名稱 |
器材規格或型號 |
數量 |
|
1. |
模型尺寸 |
寬1000mm×深900mm×高2200mm |
1套 |
|
2. |
層門裝置 |
約370mm×310mm |
4套 |
|
3. |
轎門裝置 |
約370mm×310mm |
1套 |
|
4. |
轎架 |
700mm×600mm ×160mm |
1套 |
|
5. |
安全鉗 |
|
1套 |
|
6. |
導靴 |
|
4副 |
|
7. |
限速器 |
0.4m/s |
1套 |
|
8. |
對重裝置 |
50Kg |
1套 |
|
9. |
召換盒 |
80mm×55mm×200mm |
4套 |
|
10. |
空心導軌 |
|
2只 |
|
11. |
曳引機 |
|
1臺 |
|
12. |
直流電機 |
ZGB60FM31i/ DC:24V/rpm:130 |
1臺 |
|
13. |
永磁感應器 |
YG-1 |
10只 |
|
14. |
雙穩態磁保開關 |
KCB-1 |
1只 |
|
15. |
環形磁鋼 |
|
|
|
16. |
限位開關 |
VM3-03N-40-U56 |
9只 |
|
17. |
行程開關 |
|
2只 |
|
18. |
接線端子板 |
TB-1510L |
2只 |
|
19. |
電梯按鈕 |
|
1套 |
|
20. |
電梯鎖 |
|
1只 |
|
21. |
鈕子開關 |
KN32 |
1只 |
|
22. |
同步輪 |
ATP30XL050-B |
2只 |
|
23. |
同步帶 |
612XL050 |
1只 |
|
24. |
光電編碼盤 |
ZKT8030-002J-1024BZ2 /12-24C |
1只 |
|
25. |
走線槽 |
50×50 |
2.5米 |
|
26. |
航空插座 |
YD48K42Z |
1只 |
|
YD40J31Z |
1只 |
||
|
YD28K10Z |
1只 |
||
|
27. |
航空電纜 |
48芯2米、31芯2米、10芯2米 |
各1根 |
|
28. |
滑輪 |
L-023 |
10只 |
|
29. |
鋼絲繩夾頭 |
U-3 |
2只 |
|
U-8 |
8只 |
||
|
30. |
鋼絲繩 |
Φ6×3.4米 |
2根 |
|
Φ3×12米 |
1根 |
||
|
31. |
風扇 |
DC 24V |
1塊 |
|
32. |
指示燈 |
DC 24V/10W |
1塊 |
|
33. |
門安全傳感器 |
對射式 |
3只 |
|
34. |
附件 |
螺絲、螺帽 |
1套 |
電梯安裝仿真實訓軟件
一、產品概述
本產品依據教育部《職業教育數字校園建設規范》與中華人民共和國勞動和勞動安全行業標準（LD/T81.1—2006）《職業技能實訓和鑒定設備通用技術規范》，教育部、人力資源和社會保障部相關專業教學大綱，為緩解我電機電器裝配與維修專業傳統實驗實訓教學環節的不足、提高學生的職業技能水平為目的而研制。
本軟件以德國蒂森-克虜伯立式電梯為實物模型，就其安裝與典型故障排除進行仿真訓練，內容包含施工準備、樣板架放線、導軌安裝、限速器安裝、控制柜安裝、層門安裝、外呼板安裝、拽引機安裝、緩沖器安裝、對重安裝、轎廂安裝、轎門安裝、鋼絲繩安裝、故障檢修1、2、3 等共16 個仿真實訓項目，每個實訓單元含有若干個實訓項目，每個實訓項目包含若干個典型的實訓步驟。軟件以實際工程項目為主線，以施工任務為引領，突出技能訓練；強調職場的工作環境，全部訓練在三維場景下進行；重視教學設計，不同的知識單元含有諸如安裝必讀、技術規范、安全交底、相關資料、教學資源、項目進程、施工準備等實訓模塊。
軟件采用三維可視化控制與數據庫技術而制作，具有很強的技術性、職業性、情景性、過程性與互動性。軟件設有操作提示，可供學習者自行仿真訓練。
本軟件集情景教學、互動實訓功能于一體，發揮“信息技術對教育發展具有革命性影響”的重大作用，對加快實現電機電器裝配與維修教學與實踐教學的信息化、現代化，解決或緩解電機電器裝配與維修等專業實習中存在的諸多難題，將發揮不可替代的作用。
二、產品清單
軟件光盤及光盤盒一套、用戶手冊一本、加密狗一支、外包裝、出廠檢驗單、驗收單。
三、實訓項目
1．施工準備
2．導軌安裝
3．樣板架放線
4．限速器安裝
5．控制柜安裝
6．層門安裝
7．外呼板安裝
8．拽引機安裝
9．緩沖器安裝
10．對重安裝
11．轎廂安裝
12．轎門安裝
13．鋼絲繩安裝
14．故障檢修1：開門不到位
15．故障檢修2：所選樓層不換速
16．故障檢修3：運行時轎廂有異常
四、適用范圍
本軟件主要用于高職高專自動化類機電一體化技術等專業、中職加工制造類機電技術應用專業、技工院校電機電器裝配與維修專業相關課程的仿真實訓。本產品性能價格比極高，是相關各專業真實訓室不可缺少的主體軟件之一。

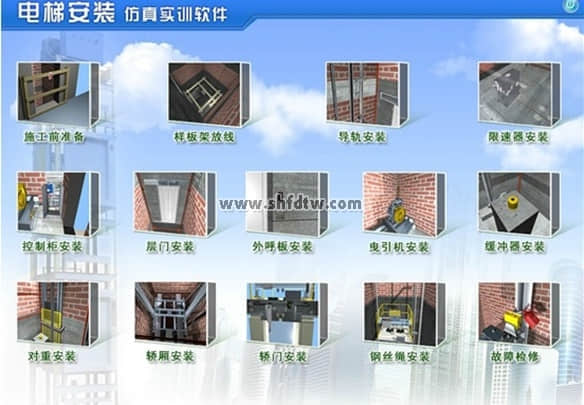

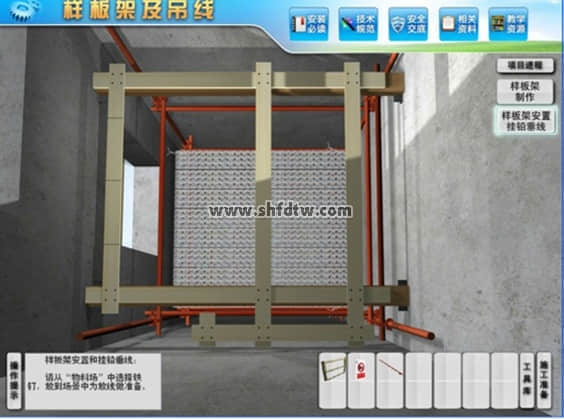

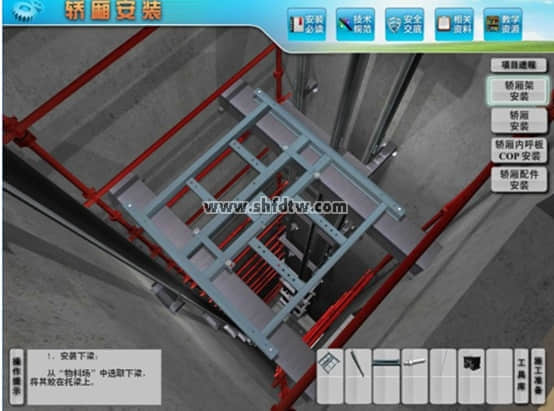

五、部分軟件界面
