PLC控制系統實訓室

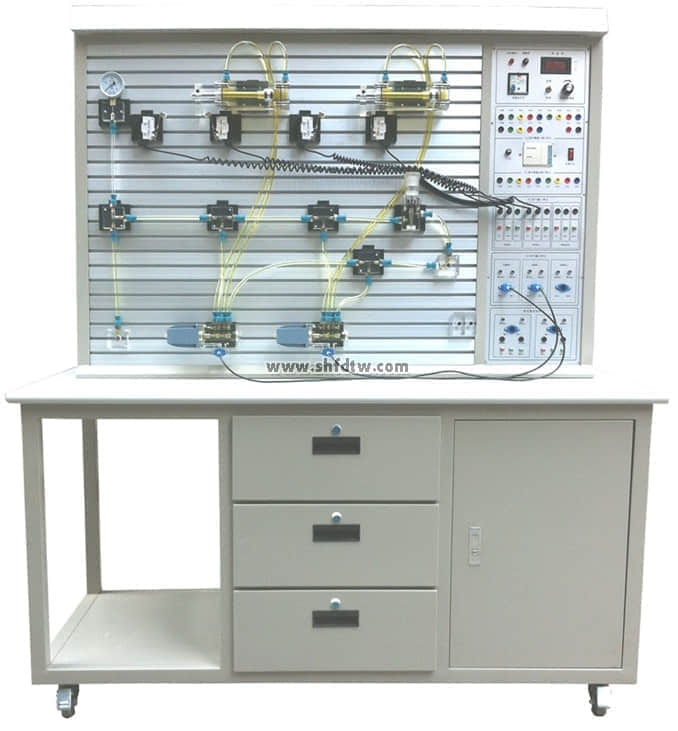

   該實驗臺為鐵質雙層亞光密紋噴塑結構。美觀大方，堅固耐用，操作方便?；九渲脼椋簹鈩?dòng)實驗元件1；氣動實驗PLC控制模塊1套；低噪音空壓機1臺；液壓實驗元件1套，液壓實驗PLC控制模塊1套；液壓實驗泵站1臺。（計算機根據學校要求另行配置）

   本實驗系統采用專用獨立液壓實驗泵站，配直流電機無級調速系統，而且電機速度控制系統內部具有安全限速功能，可以對輸出的最高速度進行限制。配有油路壓力調定功能，可以調定輸出壓力油的安全工作壓力。配備全常用液壓元件：每個液壓元件均配有安裝底板，可方便、隨意地將液壓元件安放在鋁合金型材面板上（面板帶“T”溝槽形式的鋁合金型材結構）。油路搭接采用快換接頭，拆接方便，不漏油。

   利用此套實訓設備既可分別獨立地進行氣動控制、液壓控制相應的基本回路及其應用實驗，也可綜合地進行相互配合的實驗：如實現氣-電控制，氣-液控制，電-液控制，以及氣-電-液綜合控制等。

您只要致電：021-55884001（袁經理）

我們可以解答 透明液壓與氣動PLC控制綜合實訓裝置 的相關疑問！

我們可以幫您推薦符合您要求的 透明液壓與氣動PLC控制綜合實訓裝置 相關產品！

找不到所需產品？請點擊 產品導航頁

當前產品頁面地址：http://www.sh-fdtw.com/search.html?typeid=&channel=&notypeid=&flag=&noflag=&keywords=PLC&page=1

1、系統各單元技術參數要求

1.1多功能操作墻

操作墻應采用立式結構，由網孔板、支撐架及支撐條、4只萬向輪、電源模塊、空氣開關、接線端子附件等組成，裝置中全部單元模塊都應安裝在多功能操作墻上。

具體參數如下：

標準控制屏不小于H2000*W800*D800；

網孔板：冷軋鋼板2mm、底板撐條5mm、面板2000*800；

支撐架及支撐條800*800；

電源模塊：電源（輸入：120/230V AC，輸出：24V DC/ 3A）；

空氣開關：4P20A ( 帶漏電保護）；

*接線端子：可滿足學生實訓接線要求；

附件：端子、套管、線接頭。

1.2 緊湊型小型PLC控制系統教育培訓包

1.2.1 1個CPU，緊湊型CPU DC/DC/DC ,集成輸入/輸出：14 DI 24V直流輸入，10晶體管輸出24V直流，2模擬量輸入0 - 10V DC或0 - 20MA，供電：直流 DC 20.4 - 28.8 V，可編程數據存儲區：50 KB；

1.2.2 1套正版編程軟件，單授權，軟件及其文檔，包含于DVD；

1.2.3 1根預制好的Profinet電纜；

1.2.4 1個仿真模塊，8 通道，仿真數字量直流輸入開關；

1.2.5 1個模擬量輸出模塊，1路模擬量輸出，+/- 10VDC (12位) 或 0 - 20 MA (11位)。
