TW-J520網絡型中央空調實訓考核裝置（溫度濕度控制）系統采用水冷機組，不銹鋼框架結構，終端建立一個專門房間進行客戶的模擬，大廳的模擬直接利用教室原來空間，具備溫度和濕度控制功能，整個中央空調采用三菱FX3U-38MRPLC可編程控制器及工業總線控制，由計算機通過通信總線與PLC進行通信，控制整個中央空調的運行?？照{(diào)的運行參數由各類傳感器進行采集，并通過通信總線送入計算機中，通過專用中央空調組態控制軟件進行實時監控。組態軟件要求能夠以動畫的形式同步顯示系統的設備結構、控制原理和流程。

您只要致電：021-55884001（袁經理）

我們可以解答 網絡型中央空調實訓考核臺(溫度濕度控制) 的相關疑問！

我們可以幫您推薦符合您要求的 中央空調實訓,網絡型空調考核臺,溫度濕度控制 相關產品！

找不到所需產品？請點擊 產品導航頁

當前產品頁面地址：http://zo32.cn/productshow-93-933-1.html




TW-J520網絡型中央空調實訓考核臺功能

1、中央空調系統的認知及使用
2、制冷原理與熱交換技術
3、中央空調系統常用傳感器識別與應用
4、中央空調的PLC編程與控制應用
5、中央空調的運行操作及考核
6、中央空調運行保護與日常維護操作考核
7、中央空調故障維修及考核
8、變頻器應用
9、觸摸屏應用
10、計算機數據采集與組態控制技術應用
11、內外網網絡通訊技術及其應用。
12、具有自動溢水保護系統

TW-J520網絡型中央空調實訓考核臺配置

1、電氣參數

工作電源：三相五線380V±10%，50Hz

安全保護：具有接地保護，漏電保護，過流保護。

額定功率：<5KW

2、系統對象配置

設備整體與實際中央空調系統結構相同，采用開放式不銹鋼框架結構，各部件布局合理操作方便。系統由制冷機組、冷卻水系統、冷凍水系統、制熱系統、空氣調節系統（風管組件）、模擬房間、電控柜、計算機等部分組成，并配有透明蒸發器、膨脹水箱。

（1）制冷機組

由壓縮機、冷凝器、蒸發器、儲液罐、熱力膨脹閥、視液鏡、干燥過濾器等組成，管路中還設有控制閥等實訓所必需的部件，管路中視液鏡可觀察制冷劑狀態等設備組成。制冷機組主要完成制冷工作，制冷劑為R22。

（2）冷卻水系統

由1套噴淋式冷卻塔機組、2臺冷卻水泵組成，主要完成制冷機組冷卻散熱工作。

（3）冷凍水系統

由2臺冷凍水泵、透明蒸發器、膨脹水箱等組成，主要完成制冷機組的冷凍水循環工作。

（4）、制熱系統

由模擬鍋爐（電加熱式）、1臺熱水泵組成，主要完成制熱工作。

（5）空氣調節系統（風管組件）

由過濾器、表冷器、濕度控制系統、管道風機、風道等組成，主要完成空氣調節作用。

（6）模擬房間

由1套風機盤管、1套溫度控制器及風量調節系統組成，主要完成房間的溫度設定與空氣調節作用。


控制裝置配置

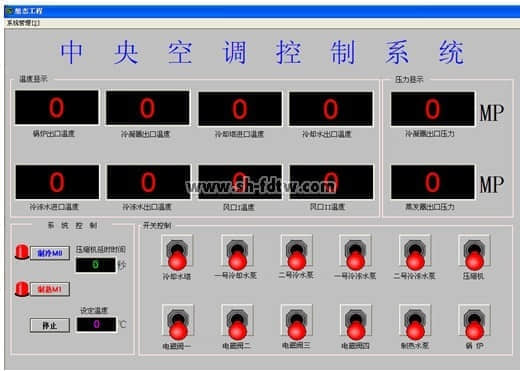

整個中央空調采用PLC可編程控制器及工業總線控制，由計算機通過通信總線與PLC進行通信，控制整個中央空調的運行?？照{(diào)的運行參數由各類傳感器進行采集，并通過通信總線送入計算機中，通過專用中央空調組態控制軟件進行實時監控。在現場控制柜上可顯示中央空調的所有運行數據，可進行全手動和自動運行操作。


PLC:三菱FX3U-38MR
變頻器：三菱FR-S540-0.75K-CH
觸摸屏：7英寸工業彩色觸摸屏


軟件配置
PLC編程軟件，配套PLC實訓程序及實訓指導書。
中央空調配套組態軟件。


網絡監控及智能考核軟件，實現教師臺和學生臺電腦（30臺）可以同時監控中央空調的運行狀態，對中央空調的壓力、溫度等相關數據進行采集和顯示。教師機設置故障，學生臺通過監控到的數據判斷故障點發送故障編碼使設備故解除。教師端同時記錄學生答題的相關數據，生成成績單，具有打印功能。


通訊配置
可以實現多臺電腦聯網控制系統。


工具儀表配置
1、品牌臺式微機1臺    客戶自備
2、數字萬用表1個      客戶自備
3、裝配工具1套



現在的中央空調應用非常廣泛，那么在應用這些空調的過程當中，我們平常肯定也是會涉及到各種的維修等等方面。而這些都是需要專業技術人員來操作的，所以培訓呢這些人員就成為一個非常重要的方面。那么我們的中央空調仿真教學設備也就是培訓過程當中重要的一個部分了。


同時這樣的一個過程，也使得我們能夠更加清楚的去了解中央空調仿真教學設備整個運作過程。而且在這個過程當中我們可以從電腦當中了解到冷凝器，鍋爐，冷卻塔等等多個系統的數據，包括其中的溫度，房間溫度等等多個方面的數據。而這正是我們在教學過程當中非常重要，也是必須要研究的一些數據。

而且也正是因為這種設備能夠有著這樣一個強大的功能，才能夠使得它具備更好的一個效果，不僅僅是設備的運作效果，同時也是使得它可以有著更好的一個教學效果。

而我們要想更好的在培訓過程當中學習好，那么我們就必須要對這一一個設備有著更好的了解。所以這樣一個設備的重要特征就是我們了解的第一步了，首先這樣一個設備最大的特征就是在于使用的過程當中它能夠通過傳感器將整個空調的狀況實時的反饋到電腦當中，而這就能夠方便我對空調的狀況進行分析。
