TW-J521中央空調實訓考核裝置（網絡型）

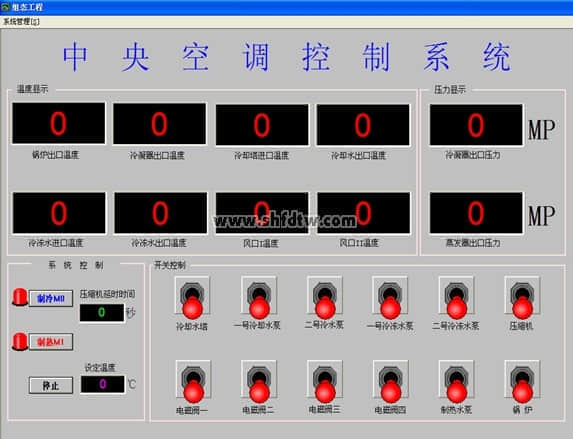

TW-J521型中央空調實訓考核裝置（網絡型）系統采用水冷機組，不銹鋼框架結構，終端建立一個專門房間進行客戶的模擬，大廳的模擬直接利用教室原來空間，采用分水器和集水器對冷量或熱量進行分配調節，整個中央空調采用三菱FX3U-38MR PLC可編程控制器及工業總線控制，由計算機通過通信總線與PLC進行通信，控制整個中央空調的運行?？照{(diào)的運行參數由各類傳感器進行采集，并通過通信總線送入計算機中，通過專用中央空調組態控制軟件進行實時監控。組態軟件要求能夠以動畫的形式同步顯示系統的設備結構、控制原理和流程。
（一）功能
1、中央空調系統的認知及使用
2、制冷原理與熱交換技術
3、中央空調系統常用傳感器識別與應用
4、中央空調的PLC編程與控制應用
5、中央空調的運行操作及考核
6、中央空調運行保護與日常維護操作考核
7、中央空調故障維修及考核
8、變頻器應用
9、觸摸屏應用
10、計算機數據采集與組態控制技術應用
11、網絡通訊技術及其應用。
（二）配置
1、電氣參數
工作電源：三相五線380V±10%，50Hz
安全保護：具有接地保護，漏電保護，過流保護。
額定功率：<5KW
2、系統對象配置
設備整體與實際中央空調系統結構相同，采用開放式不銹鋼框架結構，各部件布局合理操作方便。系統由制冷機組、冷卻水系統、冷凍水系統、制熱系統、空氣調節系統（風管組件）、模擬房間、電控柜、計算機等部分組成，并配有集水器、分水器、膨脹水箱。
（1）制冷機組
由壓縮機、螺旋式冷凝器、螺旋式蒸發器、儲液罐、熱力膨脹閥、視液鏡、干燥過濾器等組成，管路中還設有控制閥等實訓所必需的部件，管路中視液鏡可觀察制冷劑狀態等設備組成。制冷機組主要完成制冷工作，制冷劑為R22。
（2）冷卻水系統
由1套噴淋式冷卻塔機組、2臺冷卻水泵組成，主要完成制冷機組冷卻散熱工作。
（3）冷凍水系統
由2臺冷凍水泵、分水器、集水器、膨脹水箱等組成，主要完成制冷機組的冷凍水循環工作。
（4）制熱系統
由模擬鍋爐（電加熱式）、1臺熱水泵組成，主要完成制熱工作。
（5）空氣調節系統（風管組件）
由過濾器、表冷器、普通風機、風道等組成，主要完成空氣調節作用。
（6）模擬房間
由1套風機盤管、1套溫度控制器及風量調節系統組成，主要完成房間的溫度設定與空氣調節作用。
（7）控制裝置配置
整個中央空調采用PLC可編程控制器及工業總線控制，由計算機通過通信總線與PLC進行通信，控制整個中央空調的運行?？照{(diào)的運行參數由各類傳感器進行采集，并通過通信總線送入計算機中，通過專用中央空調組態控制軟件進行實時監控。在現場控制柜上可顯示中央空調的所有運行數據，可進行全手動和自動運行操作。
3、PLC:三菱FX3U-38MR
4、變頻器：三菱FR-S540E-0.75K-CH
5、觸摸屏： 7英寸彩色觸摸屏
6、軟件配置
（1）PLC編程軟件，配套PLC實訓程序及實訓指導書。
（2）中央空調配套組態軟件。
（3）網絡監控及智能考核軟件，實現教師臺和學生臺電腦（30臺）可以同時監控中央空調的運行狀態，對中央空調的壓力、溫度等相關數據進行采集和顯示。
7、通訊配置
可以實現多臺電腦聯網控制系統。
8、工具儀表配置
（1）品牌臺式微機1臺 （校方自備）
（2）數字萬用表1個
（3）裝配工具1套
(三)、中央空調配置清單
|
編號
|
名稱
|
單位
|
數量
|
詳細參數指標
|
|
1
|
壓縮機
|
臺
|
1
|
2HP R22 50HZ 220V
|
|
2
|
起動器
|
只
|
1
|
50UF
|
|
3
|
儲液器
|
個
|
1
|
R221KG
|
|
4
|
冷凝器
|
只
|
1
|
螺旋式
|
|
5
|
手閥
|
只
|
2
|
1/4
|
|
6
|
高低壓表
|
只
|
2
|
低壓表:-0.1～1.8Mpa, 高壓表:-0.1～3.8Mpa
|
|
7
|
膨脹閥
|
只
|
1
|
RF22 Φ3-60℃～10℃
|
|
8
|
風機
|
個
|
1
|
～220V
|
|
9
|
風管組件
|
套
|
1
|
內裝過濾器、蒸發器、風機等
|
|
10
|
熱水泵
|
臺
|
2
|
～220V 50HZ 300W 揚程35米
|
|
11
|
冷水泵
|
臺
|
2
|
～220V 50HZ 370W 揚程32米
|
|
12
|
電磁閥（液）
|
只
|
1
|
Ф10m 220V
|
|
13
|
蒸發器
|
只
|
1
|
螺旋式
|
|
14
|
過濾器
|
個
|
1
|
Ф10 R22
|
|
15
|
視液鏡
|
個
|
1
|
Ф10
|
|
16
|
溫控器
|
只
|
1
|
～220V 50HZ設定溫度范圍：5℃~35℃
|
|
17
|
熱電偶
|
只
|
8
|
K型
|
|
18
|
模擬房間
|
套
|
1
|
850mm×950mm×1800mm
|
|
19
|
模擬鍋爐
|
套
|
1
|
35L 1500W內膽額定壓力0.7mpa
|
|
20
|
冷卻塔
|
個
|
1
|
3T
|
|
21
|
水箱
|
套
|
2
|
透明
|
|
22
|
支撐框架
|
套
|
1
|
鋼質
|
|
23
|
控制柜
|
臺
|
1
|
內裝PLC、變頻器、交流接觸器、控制開關等
|
|
24
|
連接線
|
條
|
1
|
航空插
|
|
25
|
考核軟件
|
套
|
1
|
中央空調控制實訓，可設置15個故障
|
|
26
|
實驗操作指導書
|
套
|
1
|
|
|
27
|
電腦小推車
|
張
|
1
|
噴塑鋼結構
|
|
28
|
PLC
|
臺
|
1
|
FX3U-38MR
|
|
29
|
變頻器
|
臺
|
1
|
三菱FR-S540-0.75K-CH
|
|
30
|
觸摸屏
|
臺
|
1
|
7英寸彩色觸摸屏
|
|
31
|
溫度采集模塊
|
塊
|
2
|
三菱FX3U-4AD
|
|
32
|
壓力采集模塊
|
塊
|
1
|
三菱FX3U-2AD
|
|
33
|
變頻調速模塊
|
|
|
三菱FX3U-2DA
|
|
34
|
壓力傳感器
|
個
|
2
|
量程范圍：低壓0～0～1.6Mpa、高壓0～3.8Mpa
|
|
35
|
服務器
|
套
|
1
|
16口，網絡
|
|
36
|
贈送裝配維修工具1套
|
套
|
1
|
一字、十字螺絲刀、尖嘴鉗、斜口鉗、相應3種扳手等
|
|
37
|
萬用表
|
只
|
1
|
數字
|

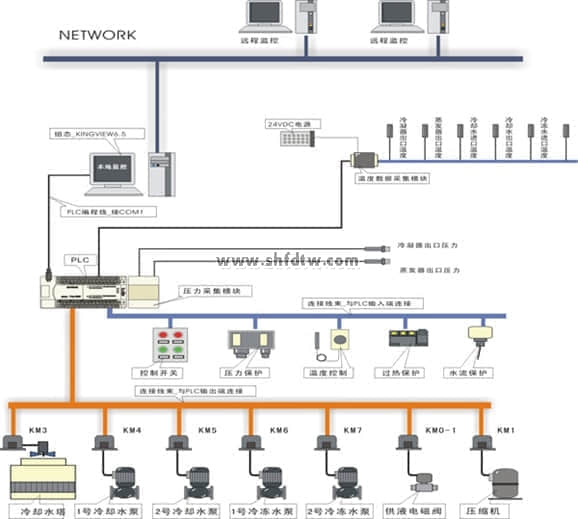

(四)、TW-J521型中央空調實訓考核臺（網絡型）系統構成圖
