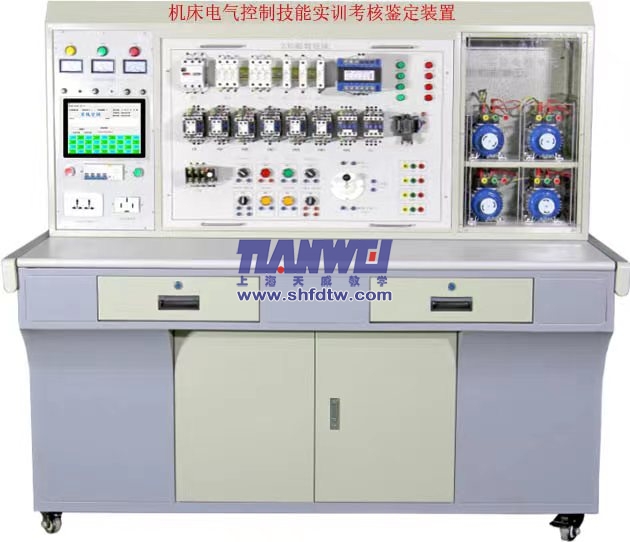

TWB-765F機床電氣控制技能實訓考核鑒定裝置

一、概述

本裝置是我公司為各職業技術院校的電氣、自動化及相關專業、社會電工培訓、各縣市維修電工鑒定所（站）等單位電氣控制的教學、考核而研制的實訓設備。全用于課堂演示、機床電氣控制原理性操作及實訓實習考核。裝置通過方便地更換掛箱可分別考核四種機床電路，利用率高、減少資金投入，每個掛箱設置獨立的故障設置盒，操作方便。由于設備均采用工業上通用的電器，因而可作為電工類職業培訓的考核設備。通過本設置的培訓能提高學生動手能力和故障排除技能，并克服以往在實際設備上進行教學費用高且難以達到教學目的的弱點。

二、適用范圍

通過更換掛箱能完成以下三種機床電路的實訓考核：

1、M7120平面磨床電路技能實訓考核

2、Z3040搖臂鉆床電路技能實訓考核

3、CA6140普通車床電路技能實訓考核

每個電路均設有17-25個故障點，通過實驗臺上的無線網絡答題器排除故障。

4、無線智能考核器技術說明

    ·考核器采用優質PVC模具一次成型，表面貼彩色PVC面板。考核器左側連接考核模塊及進項電源。外形規格263X183X96mm。

   ·考核鍵采用數字化觸摸式按鍵，手感清晰、反應敏捷。

   ·人機界面采用藍光3.2液晶顯示屏，操作簡單明了，具有很好的互交性。

   ·數據傳輸采用高質量無線網絡模塊，保證數據傳輸?shù)木嚯x和精確度。

   ·電路設計優化合理，生產工藝嚴格完善，保證機器的可靠性和穩定性。

   ·可設置最多達60個故障點（擴容后）。

   ·故障編號可以隨意更改。

   ·每個故障點都可以設置為開路或短路故障。

   ·設置的參數在斷電后不會丟失。

   ·輸出繼電器的觸頭容量達5A/AC250V，既可以用于強電，又可以用于弱電。

   ·采用獨立開關電源供電，輸入電壓范圍寬，體積小、重量輕、效率高。

三、特點

1、一臺裝置能完成三種機床電路的實訓考核，經濟效益顯著。

2、設有電壓型和電流型保護器，能確保操作者人身安全，還設有實驗管理器，可設定實訓時間，定時報警且切斷電源。為學員的考核提供一個統一的標準。

3、設有單片機和全程監控三相輸出工作電源相間、線間過載或短路，一旦發生即切斷電源且告警，故障排除按下復位按鈕后才能重新啟動電源，確保設備安全。

四、技術性能

1、輸入電源：三相四線～380V±10%  50Hz

2、溫度：-5℃～+40℃，相對濕度＜85%（25℃）

3、裝置容量：＜1.5KVA

4、外形尺寸：1500mm×700mm×1400mm

五、裝置的構成及功能

裝置主要有實訓柜、實訓機床電路掛箱、實訓控制屏、網孔板、實驗元器件等組成。

（一）實訓屏

實訓屏為鐵質雙層亞光密紋噴塑結構，鋁合金面板

1、主控功能板

（1）三相四線電源輸入，通過漏電保護器接通總開關,由接觸器通過啟動、停止按鈕進行操作。

（2）設有450V指針式交流電壓表三只，指示電源輸入的三相電源電壓，并有三只指示燈指示實訓臺與外部電源的通斷。

（3）三相四線電源輸出，具有單片機全程監控相間、線間過載或短路自動切斷總電源，且設有報警與復位功能。

（4）實驗管理器：具有設定實訓時間，定時報警、切斷電源等功能。

（5）設有380V和220V插座，為外部?jī)x器提供工作電源。

2、輔助器件安裝屏

柜體右底裝有實訓考核用的演示及驗證電機，電機所有的接線口都已引到面板上，通過專用安全導線與實訓考核電路掛箱連接。

3、三種機床考核電路及對應的故障點：

（1）CA6140普通車床電路技能實訓考核掛箱故障點設置一覽表：

（2）Z3040搖臂鉆床電路技能實訓考核裝置故障點設置一覽表：

（3）CA6140普通車床電路技能實訓考核掛箱故障點設置一覽表：
