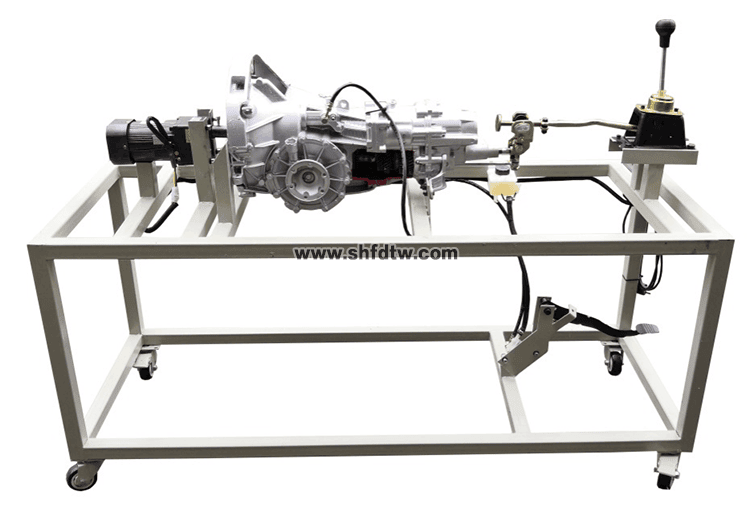

手動變速箱一體化教具（四工位）

一、功能特點

1.采用翻新STN3000手動變速器進行剖面處理，各部件齊全，剖面位置合理，可全面展示內部結構和部件的運動情況，適合于手動變速器原理和機械機構的教學。

2.對變速器各機械剖面采用不同顏色的油漆進行噴涂。

3.由單相減速電動機帶動減速機，減速機帶動變速器輸入軸運轉，真實演示不同檔位下機械運動的傳遞過程。

4.實訓臺驅動部分加裝安全防護罩。

5.移動臺架采用了高強度的鋼結構焊接，表面經噴涂工藝處理。移動臺架底部帶有自鎖腳輪，可移動式，方便教學。

您只要致電：021-55884001（袁經理）

我們可以解答 手動變速箱一體化教具（四工位） 的相關疑問！

我們可以幫您推薦符合您要求的 手動變速箱一體化教具（四工位） 變速器實訓臺 汽車手動變速器解剖實訓臺 相關產品！

找不到所需產品？請點擊 產品導航頁

當前產品頁面地址：http://zo32.cn/productshow-62-2695-1.html


二、技術規(guī)格

外形尺寸：1400×600×800mm(長×寬×高)

動力電源：單相

單相減速電動機：

電  壓：AC 220V

功  率：250KW

轉  速：15轉/分

工作溫度：-40℃～+50℃

顏色：7032

鋼管：40*40*3mm

移動腳輪：100*50mm

三、基本配置(每臺)

序號

名       稱

規(guī)格型號

單位

數量

1

手動變速器總成

 附件齊全

解剖處理

套

1

2

變速器檔位總成

套

1

3

單相減速電動機

功率250W，轉速15轉/分

套

1

4

驅動機構(帶安全防護罩)

套

1

5

漏電保護開關

DZ47LE-32

套

1

6

移動臺架(帶自鎖腳輪裝置)

1400×600×470mm(長×寬×高)

個

1

7

離合器裝置

套

1
